страница - 115

Окончательную очистку объектов контроля осуществляют одним или несколькими технологическими приемами удаления проявителя, а при необходимости и остатков индикаторного пенетранта:

протиранием салфетками в необходимых случаях с применением воды или органических растворителей;

промыванием объекта в воде или органических растворителях с необходимыми добавками и применением вспомогательных средств, в том числе щеток, ветоши, губок;

ультразвуковой обработкой объекта в воде или органических растворителей с необходимыми добавками;

анодной электрохимической обработкой объекта растворами химических реагентов с одновременным воздействием электрического тока;

обдуванием покрытого проявителем объекта абразивным материалом в виде песка, крошки или гидроабразивными смесями;

выжиганием проявителя путем нагревания объекта до температуры сгорания проявителя;

отклеиванием ленты пленочного проявителя от контролируемой поверхности с индикаторным следом несплошности;

отслоением слоя проявителя от контролируемой поверхности с индикаторным следом несплошностй.

Объекты, прошедшие капиллярный контроль, следует подвергать антикоррозионной защите.

3.7.3.2. ЧУВСТВИТЕЛЬНОСТЬ И ОЦЕНКА РЕЗУЛЬТАТОВ КОНТРОЛЯ

Чувствительностью капиллярного НК называют качество капиллярного неразрушающего контроля, характеризуемое порогом, классом и дифференциальной чувствительностью средства контроля в отдельности либо целесообразным их сочетанием.

Порог чувствятельвости капиллярного НК - раскрытие несплошности типа единичной трещины определенной длины, выявляемое с заданной вероятностью по заданным геометрическому или оптическому параметрам следа. Верхнему порогу чувствительности соответствует наименьшее выявляемое раскрытие, а нижнему - наибольшее.

Геометрический параметр индикаторного рисунка - отношение среднего значения ширины индикаторного следа к раскрытию выявленной несплошности.

Оптический параметр индикаторного рисунка - отношение среднего значения яркости индикаторного следа к среднему значению яркости фона.

Фон поверхности - бездефектная поверхность объекта контроля, обработанная дефектоскопическими материалами.

Дифференциальная чувствительность средства капиллярного НК - отношение изменения оптического и (или) геометрического параметра индикаторного следа к вызывающему его изменению раскрытия при неизменной глубине и длине несплошности типа единичной трещины.

Класс чувствительности капиллярного НК - диапазон значений преимущественного раскрытия несплошности типа единичной трещины определенной длины при заданных условиях вероятности выявления, геометрическом и (или) оптическом параметрах следа.

Класс чувствительности контроля определяют в зависимости от минимального размера выявляемых дефектов в соответствии с табл. 3.7.7. Постигаемую чувствительность в необходимых случаях определяют на натурных объектах или искусственных образцах с естественными или имитируемыми дефектами, размеры которых уточняют металлографическими или

другими методами анализа. 3.7.7. Определение класса чувствительности капиллярного контроля

Класс чувствительности

Минимальный размер

(ширина раскрытия)

дефектов, мкм

Ультрафиолетовая облученность при использовании люминесцентных методов (Л, ЛЦ, ФЛ, ФЛЦ)

Освещенность при использовании цветных и яркостных методов (Ц, Я, ФЦ) для ламп, лк

люминесцентных

накаливания

отн. ед.

мкВт/см2

комбинированная

общая

комбинированная

общая

I

Менее 1

ЗОО.юо

ЗООО.юоо

2500*

750

2000*

500

II

1 ... 10

III

10 ... 100

150±50

1500±500

2000

500

1500

400

rv

100 ... 500

75±25

750±250

750

300

500

200

Техноло-

Не норми-

До 50

До 500

гический

руют

*При цветном методе с диффузионным проявлением допускается принимать значения соответственно 4000 и 3000 лк.


Глава 3.8 ТОМОГРАФИЯ 3.8.1. ОБЩИЕ СВЕДЕНИЯ

Томография промышленных объектов может быть осуществлена с применением различных видов зондирующего излучения - радиационного, электромагнитного, акустического и т.д- Однако наиболее развита рентгеновская томография. Это сложилось исторически, поскольку развитие томографии началось с медицинских применений. Вместе с тем применительно к контролю изделий машиностроения в настоящее время развиты следующие виды томографии:

-радиационная, в том числе рентгеновская;

-ЯРМ-томография, то-есть томография на основе ядерного магнитного резонанса;

-акустическая, в том числе ультразвуковая;

-оптическая, в том числе тепловая;

-СВЧ.

3.8.2. РАДИАЦИОННАЯ ТОМОГРАФИЯ

Развитие средств промышленной радиационной вычислительной томографии (ПРВТ) базируется на достижениях в рентгеновской вычислительной томографии для медицины. Главная цель ПРВТ можно сказать, как в медицине - это контроль и диагностика с той лишь разницей, что ПРВТ диагностирует физико-механические свойства объектов, произведенных в различных отраслях промышленности. Одна из главных задач ПРВТ - прогноз прочностных свойств технических изделий.

Основные области применения ПРВТ -это контроль:

в космической промышленности - твердого топлива, узлов двигателей и элементов конструкций ракет, спутниковой аппаратуры;

в авиационной промышленности - лопаток и деталей турбин, лопастей, крыльев, элементов силового и электронного оборудования;

в атомной энергетике - тепловыделяющих элементов, узлов реактора, трубопроводов, энергетического оборудования;

в нефтяной промышленности - платформ, элементов бурового оборудования, трубопроводов, элементов перекачивающего оборудования;

в электротехнической промышленности -двигателей, коаксиальных кабелей;

в строительстве - несущих конструкций и опор из стали и бетона, мостовых и строительных колонн;

в транспортной и автомобильной промышленности - карбюраторов, топливных баков, корпусов, шин, несущих элементов;

в оборонной промышленности - зарядов, снаряжения, элементов конструкций;

-в химической промышленности - трубопроводов, контейнеров, фильтров;

-в металлургической промышленности -металлоконструкций, сварных соединений;

-в электронной промышленности - компонентов электронной техники и микроэлектроники;

-в деревообрабатывающей промышленности - свай, колонн, шпал, растущих деревьев.

В отличие от применения в медицине, где поперечный размер объекта около 0,5 м, в случае промышленного использования диапазон поперечных размеров объектов томографии очень широк - от десятков микрометров до 200 - 250 см; плотность имеет значения от 0,05 до 10 г/см3 и более. Поэтому энергия квантов излучения должна лежать в пределах от 20 кэВ до 15 - 20 МэВ. Дозная нагрузка в медицине четко ограничена; при томографии промышленных изделий таких ограничений нет, и это приводит к возможности повышения производительности контроля. В медицине пространственное разрешение лучше 0,5 - 1 мм обычно не требуется, следовательно, достаточное число точек в реконструированном изображении должно составлять примерно 2,5 • 105. При диагностировании некоторых ответственных промышленных объектов это число должно достигать 108. В медицине время сканирования одного сечения составляет одну-несколько секунд, а время обработки данных 5 - 30 с. В промышленной томографии высокая производительность бесспорно желательна, однако важнее получить высококачественную и достоверную информацию об объекте, поэтому время сбора информации иногда составляет десятки минут и более. Особенность ПРВТ также в том, что в ряде случаев доступ к объекту односторонний, т. е. полный набор проекций не может быть собран, и реконструкция должна производиться по неполному набору данных.

Следует отметить, что, учитывая сложность и высокую стоимость средств контроля на основе ПРВТ, целесообразно их использовать для контроля особо ответственных изделий, от которых требуется высокая функциональная надежность или большая структурная однородность, высокая степень воспроизводимости параметров в серийном изготовлении.

ПРВТ можно использовать при производстве и эксплуатации ответственных изделий машиностроения:

-в составе диагностического комплекса для автоматизированной паспортизации ресурса и показателей надежности изделий;


-для контроля химического состава при отработке технологии;

-для управления технологическим режимом в процессе отработки изделий при постановке их на производство;

-для диагностики с целью определения остаточного ресурса изделий в процессе эксплуатации;

-для исследования физико-механических и структурных свойств изделий в процессе научно-исследовательской разработки.

Существо метода ПРВТ - реконструкция пространственного распределения линейного коэффициента ослабления зондирующего излучения в объеме контролируемого объекта в результате вьгчислительной обработки теневых интегральных проекций, полученных при рентгеновском просвечивании объекта в некотором достаточном количестве ракурсов. При этом удается детально контролировать геометрическую структуру и характер объемного распределения плотности и элементарного состава материалов без разрушения изделия любой сложной конфигурации.

Обычный рентгеновский снимок есть двумерная интегральная проекция объекта контроля в расходящемся пучке излучения. По набору таких проекций, представленных в численной форме, в принципе может быть восстановлено трехмерное распределение линейного коэффициента ослабления в объекте

контроля. Однако такая задача чрезвычайно объемна, и поэтому в современной томографии трехмерную задачу сводят к двумерной и, следовательно, восстанавливают распределение линейного коэффициента ослабления в плоском сечении объекта по набору одномерных линейных проекций. Трехмерный объект может быть восстановлен в этом случае по набору плоских сечений.

Использование метода томографии обусловливает принципиально новые возможности неразрушающего контроля с помощью радиационного излучения:

-способность воспроизводить, анализировать внутреннюю структуру неоднородных промышленных изделий сложной формы и конфигурации без взаимного наложения изображений элементов внутренней структуры;

-в десятки раз большую, чем у радиографии, чувствительность обнаружения локальных нарушений сплошности, включений, разноплотностей;

-получение количественной цифровой информации о контролируемой структуре, что создает предпосылки для автоматизации обработки и использования результатов контроля.

Достоинства метода ПРВТ позволяют существенно расширить представления о потенциальной эффективности применения проникающих излучений в неразрушающем контроле.

Учения

Объе

Матрица.

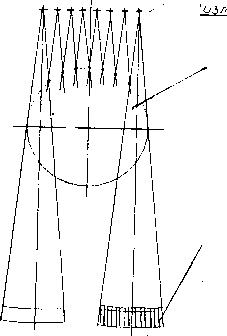

Рис. 3.8.1. Принцип работы ПРВТ
