Принцип реализации ПРВТ показан на рис. 3.8.1, т.е. взаимное перемещение объекта контроля* и плоского узкого расходящегося пучка проникающего излучения. При этом единичный приемник излучения или набор единичных приемников (матрица) фиксируют сигнал, определяемый интегральным ослабле-
нием излучения по прямолинейной траектории, соединяющей источник и единичный приемник (детектор). Сигнал детектора в каждом положении определяется толщиной и элементным составом материала объекта по траектории луча.
Система Форпироёания излучения
Система перемещения изделия
Система дет елгпоро £ания
Li-
г1з
IS
4-
Систепа управленияt еинтеъо о оороЗотко monoipann
г
2*J- 25
Рис. 3.8.2. Типичная структура ПРВТ
На самом деле промышленный томограф представляет собой сложную техническую систему, содержащую большое число устройств. Типичная структура промышленного томографа показан на рис. 3.8.2. Комплекс томографа включает в себя четыре системы - систему формирования излучения (1 - 7), систему перемещения изделия (8 - 14), систему детектирования (15 - 20), систему управления комплексом, синтеза и обработки томограмм (21 -25).
Три основные этапа работы томографа:
1)сбор проекционных данных и ввод в
ЭВМ;
2)предварительная обработка данных для их нормирования и учета искажающих влияний;
3)реконструкция, отображение, архивирование.
Первый этап состоит в управлении процессом генерации зондирующего излучения и многоракурсной регистрации излучения, прошедшего объект, аналоговом и аналого-цифровом преобразовании данных и буферизации в памяти системы обработки данных.
Этот этап характеризуется управлением в реальном масштабе времени сканирующей системой с высокой точностью позиционирования или измерения относительного положения объекта и систем зондирования и регистрации, вводом в режиме on-line примерно 106 отсчетов за один цикл измерений в темпе, регламентированном временем сканирования.
Этап предварительной обработки включает максимальное снижение влияния методических и инструментальных погрешностей. Ряд источников погрешностей вызывает необходимость принятия мер для их компенсации. К ним относят:
-непостоянство характеристик излучения по интенсивности, пространству и спектру, формы и длительности импульса при импульсном характере излучения;
-влияние квантовой природы излучения;
-неравномерность относительного движения изделия, неточное определение координат изделия в пространстве в каждый момент;
-неидентичность и непостоянство во времени характеристик детекторов;
-неидентичность и непостоянство во времени характеристик канальной электронной аппаратуры;
-ограничение числа отсчетов в проекции и числа проекций (Погрешность дискретности), ограничение числа дискрет при представлении непрерывного ядра свертки;
-погрешность из-за неточной обработки данных и т.д.
Реализация ПРВТ с высокими характеристиками возможна только при сбалансированных характеристиках систем и подсистем комплекса, оптимизированном выборе параметров элементов ПРВТ. Все это требует математического моделирования на начальной стадии разработки комплекса. Моделированию подлежат физические процессы при трансмиссионном многоракурсном сборе данных в сканирующей подсистеме. Учитывая обусловленность статистического подхода в описании процессов переноса излучения в многокомпозиционных средах, целесообразно использовать метод Монте-Карло для расчетной модели сканирующей системы с объектом контроля. При этом должен моделироваться реальный спектр источника излучения. Математическое моделирование должно способствовать оптимизации энергетических параметров источника излучения, решению композиционных и геометрических задач, отработке технологии производства материалов и конструкции детекторов, определению технических требований к элементам и системам томографа.
Коротко задачи математического моделирования можно сформулировать следующим образом. Пусть объект характеризуется некоторой количественной величиной р, однако измерению подлежит некоторая косвенная величина
Р =
где оператор А определяется как характером объекта и взаимодействия зондирующего излучения с объектом, так и свойствами измерительного комплекса.
При моделировании строится оператор А, адекватно описывающий объект и процедуру измерения, формализуются количественные характеристики ц и р, по р определяются р, для чего приведенное выше уравнение решается относительно р. При этом на первом этапе моделирования выбирается класс функций, моделирующих свойства исследуемого объекта, а также их конечномерная аппроксимация.
В промышленной томографии в качестве объекта можно взять класс функций р, (линейный коэффициент ослабления рентгеновского излучения), финитных в пространстве Л3 и имеющих ограниченную полную
вариацию, а в качестве дискретного аналога класса можно рассматривать Л/дг - конечномерное множество ступенчатых функций, определенных на некоторых разбиениях носителя указанных финитных функций на конечные семейства попарно не пересекающихся подмножеств. Значения функций р или Д е МN характеризуют величину линейного коэффициента ослабления исследуемого объекта.
На втором этапе строят математическую модель р = А\ху описывающую физические процессы, происходящие при распространении излучения в исследуемом объекте для заданной геометрии томографических измерений.
На третьем этапе выбирают и разрабатывают алгоритмы определения значений оператора А на заданном классе функций, моделирующих физические характеристики известного объекта (прямая задача) и по построенным значениям и другой известной информации otj объекте находят устойчивые к малым изменениям исходных данных приближения к искомым физическим характеристикам р (обратная задача).
Наконец, на четвертом этапе целенаправленно оптимизируют конкретные характеристики выбранного варианта структурной организации томографа на основе вариации исходных данных. Для оценки вариантов должен быть выбран критерий оценки. В соответствии с этим критерием выбирают параметры, минимизирующие расхождение между изображением объекта (фантома) и реконструированным изображением.
3.8.2.1. ВЫБОР АЛГОРИТМА РЕКОНСТРУКЦИИ ТОМОГРАФИЧЕСКОГО ИЗОБРАЖЕНИЯ
Все алгоритмы реконструкции изображения сечения объекта по проекционным данным предполагают редукцию основного операторного уравнения метода вычислительной томографии
r» = us;\ = p(1)
к интегральным или дифференциальным уравнениям математической физики, или к системе линейных алгебраических уравнений, нахождение решения которых с соответствующими дополнительными условиями и ограничениями является более простой задачей, чем непосредственное решение (1).
Здесь р - искомое пространственное или пространственно-временное распределение некоторой физической величины, описывающей определенные элементы внутренней структуры исследуемого объекта;

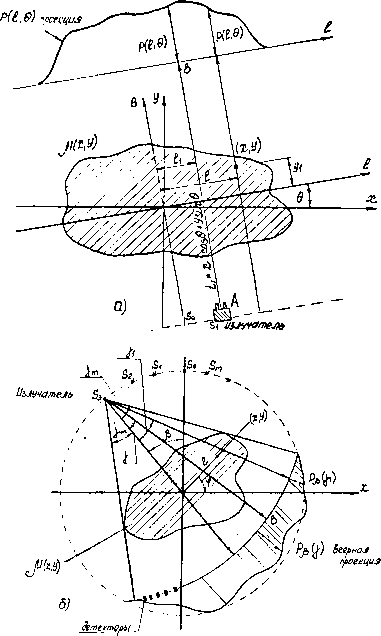

Рис. 3.8.3. Схемы сбора проекционных данных: а - параллельная; б - веерная
F е (I - нормированное функциональное
пространство;- выражение, характеризующее р - интегральная проекция;
р „ , т Лполе проникающего излучения и его источни-
г е р - пространство исходных томог-v J
рафических данных;
