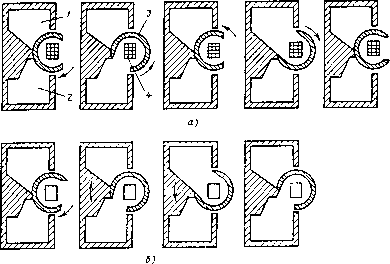

Рве. 2.5.8. Схема работы однокамерной установка с вращающейся цилиндрической камерой:
а - трехзонньгй режим; б - двухзонный режим; 1 - камера тепла; 2 - камера холода; 3 - хшлиндрическая камера; 4 - корзина для изделий
/ 1 J
и | ||
Л- | ||
ж/ж, | ||
— | ||
а)
Ш | ||
У/////////, | ||
шш тш У/Ш//А
1 | ||
V////////A | ||
О)
Рас. 2.5.9. Схема работы двухкамерной установке с горизонтальным i
а - трехзонньгй режим; б - двухзонный режим;, 7 - камера холода; 2 - полки с корзинами для изделий; 3 - камера тепла
камер:
Рас. 2.5.10. Двухкамерная установка с вертикальным
1 - камера тепла; 2 - камера холода; 3 - корзина для испытуемых изделий
Двухкамерные установки для испытаний на тепловой удар различаются в зависимости
от направления перемещения камер на горизонтальные и вертикальные.
Двухкамерная установка с горизонтальным перемещением камер тепла и холода (рис. 2.5.9) отличается от рассмотренных тем, что камеры тепла и холода подводятся к стационарно расположенным в специальной корзине изделиям. Возможно осуществление двух- и трехзонного режимов испытаний.
Двухкамерная установка с вертикальным перемещением корзины с испытуемым изделием из камеры холода в камеру тепла обеспечивает возможность двухзонного режима испытаний (рис. 2.5.10).
Для компенсации повышения температуры в камере холода за счет накопления теплоты в изделиях, подвергавшихся в предыдущем цикле нагреву, осуществляют интенсификацию охлаждения. Резкое охлаждение может достигаться впрыскиванием с помощью инжекторов жидких хладагентов (азота или углекислоты); применением аккумулятора холода, накапливающего холод, вьгоабатываемый холодильной машиной. В момент перехода к циклу испытаний на воздействие пониженной температуры включаются синхронно аюсумулятор холода и холодильная машина, которые охлаждают камеру за минимально короткое время.
Установка обеспечивает воспроизведение температур при нагреве в диапазоне
+60 ... +200°С и при охлаждении в диапазоне
-10 ... - 65 °С. Время выхода на режим от
комнатной температуры до +200° С составляет
15 мин, а до -65 °С - 90 мин. Наличие в камерах вентиляторов обеспечивает принудительную циркуляцию воздуха. Нагрев камеры тепла осуществляется ленточными или прово-лочно-ленточными электронагревателями.
Охлаждение в камере холода достигается с помощью каскадной паровой холодильной машины. В камерах холода применяются испарители панельного типа, выполняющие функции внутренних стенок камеры. Имеющийся в установках вентилятор обеспечивает быстрое восстановление нормальных условий при воздействии нормальной температуры в трехзонном режиме. Предусмотрен автоматический удалитель инея.
При проведении испытаний в рассмотренных камерах испытуемое изделие помещается в специальную стальную корзину, которая остается неподвижной в процессе испытаний, что позволяет испытывать изделия под электрической нагрузкой. Для обеспечения поддержания заданного температурного режима с минимальными колебаниями температуры тормодатчик устанавливается непосредственно в зоне испытаний, что позволяет повысить качество контроля и слежения за тем-
пературой. Быстрое установление повышенной температуры в зоне испытаний достигается автоматическим дефростером, являющимся устройством, обеспечивающим дополнительный нагрев и циркуляцию воздуха.
Для испытания изделий на резкое изменение температур находит применение установка с двумя ваннами (рис. 2.5.11), заполненными жидким термоносителем (хлорированное или силиконовое масло). Использование жидкой термопередающей среды позволяет обеспечить более сильное температурное воздействие на испытуемое изделие.
Особенностью установки является наличие специального, регулируемого во времени механизма с поворотным устройством, обеспечивающим плавное перемещение двух корзин из коррозионно-стойкой стали с изделиями из одной ванны в другую. Обеспечение равномерности температуры в ваннах достигается перемешиванием жидкости пропеллерной
мешалкой. Охлаждение от 0 до -60°С осуществляется паровой холодильной машиной с змеевиковым испарителем, охватывающим ванну холода. В качестве термодатчика используется медно-константановая термопара.
Нагрев от +50 до +200° С осуществляется электронагревателем в специальной оболочке. Для измерения температуры используется хромель-алюмелевая термопара.
2.5.3.2. МЕТОДЫ ИСПЫТАНИЙ
Испытания на воздействие изменения температуры окружающей среды проводят для определения способности изделий сохранять свой внешний вид и значения параметров в пределах установленных норм после воздействия изменения температуры среды в пределах значений, установленных в НТД на изделие. Следует различать три разновидности данного вида испытаний: на постепенное изменение температуры или на циклическое изменение температуры, на быстрое изменение температуры или на тепловой удар и на резкое изменение температуры.

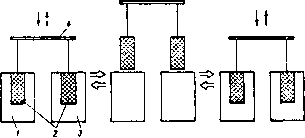

Рис 2.5.11. Схема работы установка с двумя ваннами:
1 - ванна холода; 2 - корзина для изделий; 3 - ванна тепла; 4 - поворотное устройство
Температура в камепе
Рис. 2.5.12. График испытательного цикла постепенного изменения температуры в камере
( Тн, Т0 - температуры нагрева и охлаждения; t\ - время выдержки)
Испытание на постепенное изменение температуры проводят в термокамере (камера тепла и холода), обеспечивающей воспроизведение заданных режимов с отклонениями, не превышающими установленных значений. Испытания проводят без электрической нагрузки, если другое не предусмотрено НТД. При испытаниях тепловыделяющего изделия не под электрической нагрузкой в камере устанавливают положительную температуру, равную максимальной температуре контролируемого участка изделия.
Особенностью испьгганий на постепенное изменение температуры является то, что изделия подвергают воздействию непрерывно следующих друг за другом циклов (рис. 2.5.12), различающихся тем, что скорость охлаждения или нагрева камер, усредненная за период не более 5 мин, выбирается из ряда
1 ± 0,2; 3 ± 0,5 или 5 ± 1°С - мин"1, каждый цикл состоит из этапов, аналогичных рассмотренным выше. Длительность выдержки согласуется с длительностью суточного (24 ч) цикла при целом числе циклов с учетом восстановления и заключительных измерений.
Степень жесткости испытаний на изменение температуры выбирают в зависимости от свойств испытуемого изделия и возможного процесса их ухудшения. Она определяется разностью температур (их крайними значениями) и числом циклов.
Испытаниям на тепловой удар подвергают изделия, которые в условиях эксплуатации испытывают быстрые изменения температуры. Испытания на тепловой удар проводят для определения электрических характеристик изделий и их механической прочности при экстремальных температурных воздействиях. Испытания на тепловой удар могут осуществляться с применением двух раздельных камер тепла и холода, двухкамерных и однокамерных установок.
Испытания на тепловой удар характеризуются определенными параметрами, значения которых соответствуют установленным степе-
ням жесткости. Важное значение имеет знание температурной постоянной времени т , определяющей длительность выдержки при воздействии повышенной или пониженной температур. Физически длительность выдержки при каждой из двух температур зависит от теплоемкости испытуемых изделий (иногда ее рекомендуют брать равной 3 ч или 30 мин). Изделия подвергают воздействию 3 ... 5 циклов, если другое число не предусмотрено НТД.
Как правило, испытания проводят без электрической нагрузки. Однако при испытаниях в специализированных установках, допускающих подведение питающих напряжений, испытательных сигналов и их измерение, возможно испытание изделий в рабочем состоянии. После выдержки изделия в нормальных климатических условиях, осмотра и измерения значений параметров его подвергают воздействию установленного числа циклов изменения температуры.
При испытаниях изделий с применением двух раздельных камер тепла и холода в каждом цикле испытаний предусмотрены следующие этапы:
после установления в камере холода пониженной предельной или пониженной рабочей температуры (в зависимости от того, которая из них ниже) помещают в камеру изделие и выдерживают его до достижения теплового равновесия в течение времени, установленного НТД;
после выдержки в камере холода и установления в камере тепла повышенной предельной или рабочей температуры (в зависимости от того, какая из них выше) изделие переносят в камеру тепла и выдерживают до достижения теплового равновесия в течение времени, установленного в НТД.
Рекомендуется, чтобы время установления заданного температурного режима в камере после помещения в нее изделия не превышало 10 % времени выдержки или 5 мин (в зависимости от того, какое из этих значений меньше).
Время переноса изделия из камеры в камеру не должно превышать 3 мин.
Применение для испытаний двухкамерных и однокамерных установок позволяет сократить время установления заданного температурного режима и время переноса (перехода) изделия.
Испытания некоторых изделий на резкое изменение температур требует применения в качестве термоносителя жидкости, позволяющей оказать более сильное воздействие на изделие, чем при использовании воздуха для передачи температуры. При испытании используют две ванны с жидкостями, имеющими пониженную и повышенную температуры, соответствующие испытательным режимам. Этим методом наиболее целесообразно испы-
