ренных НТД. Затем аппаратуру отключают и подвергают воздействию пониженной температуры в течение последующих 2 ч. По завершении указанной выдержки находящаяся в камере аппаратура включается вновь, и после достижения состояния установившегося режима проводятся измерения ее электрических параметров, проверка механических свойств и внешнего вида.
В заключение аппаратура включается и подвергается восстановлению. Температура постепенно повышается до значений, соответствующих нормальным атмосферным условиям. Аппаратура должна оставаться в камере до момента, пока температура в ней не превысит точки замерзания. Далее с аппаратуры любым способом (встряхиванием, обдуванием воздухом и т.д.) удаляются капли воды. После этого аппаратура находится в нормальных атмосферных условиях в течение времени, необходимого для достижения температурного равновесия.
Указанные испытания допускается совмещать с испытанием на воздействие изменения температуры среды.
Испытяяия на воздействие инея проводят в целях проверки способности изделий выдерживать приложение номинального электрического напряжения при конденсации на них инея. Испытания проводят в камере холода, обеспечивающей возможность установления
температуры - (20 ± 5) °С . Продолжительность испьгганий составляет 2 ч, если иное время не указано в НТД. После извлечения изделия из камеры его помещают в нормальные климатические условия, подают на него электрическое напряжение и выдерживают до полного оттаивания инея. Время выдержки, питающие напряжения, методы контроля и другие параметры предусматриваются НТД на соответствующие изделия. Если в процессе выдержки изделия под электрическим напряжением в нем не произошло пробоя или поверхностного перекрытия, а внешний вид соответствует требованиям, то его признают выдержавшим испытание.
2.5.5. ИСПЫТАНИЯ НА ВОЗДЕЙСТВИЕ ВЛАЖНОСТИ
2.5.5.1. УСЛОВИЯ ИСПЫТАНИЙ И ПРИМЕНЯЕМОЕ ОБОРУДОВАНИЕ
Воздействие повышенной влажности воздуха на различные изделия следует рассматривать во взаимосвязи с основными внешними воздействующими факторами -температурой и атмосферным давлением, которые в существенной степени определяют состояние воды. Возможные формы взаимо-
действия воды с материалами различных изделий:
вода, проникая во все трещины, зазоры и капилляры или находясь на поверхности элементов конструкций изделий, удерживаясь на его мелкодисперсных частицах, взаимодействует с материалами указанных элементов и изменяет значения механических и электрических параметров, характеризующих испытуемое изделие;
вода оказывает химическое воздействие на материалы элементов и конструкций, которое также приводит к ухудшению значений электрических и механических параметров изделий.
Воздействия повышенной влажности на различные изделия могут быть постоянными и циклическими в соответствии с суточными колебаниями температуры и влаги. Примером постоянного воздействия повышенной влажности (98 ... 100 %) при температурах
30 ... 40°С является их эксплуатация, хранение и транспортирование в странах с тропическим климатом.
При помещении относительно "сухого** изделия во влажный воздух наблюдается постепенное в течение времени поглощение им влаги из воздуха и, как следствие, его увлажнение. При этом влажность изделия асимптотически приближается к равновесному значению фр. Если же тепловыделяющее изделие
после пребывания во влажном воздухе включается под электрическую нагрузку, то его влажность будет уменьшаться, асимптотически приближаясь к значению равновесной влажности фр, и в этом случае имеет место подсушка изделия.
Для испьгганий на воздействие повышенной влажности необходимо применять камеры с одновременным воздействием повышенной температуры и влажности (термовлагокамеры), причем в этих камерах должны обеспечиваться воспроизведение постоянного и циклического режимов, а также соответствующая регулировка значений их основных параметров.
Температура и относительная влажность в полезном объеме камеры должна быть соответственно в диапазонах (+25 ± 3)... (55 ± 2) °С и 80 ... 100 %. Поскольку большинство камер влажности являются комбинированными, обеспечивающими одновременный нагрев или охлаждение, то для исключения конденсации влаги на стенках и потолке камеры желательно, чтобы их температура была равна или на
1 ... 2°С выше температуры воздуха в камере.
По способу получения влажного воздуха в испытательных камерах различают камеры двух типов: инжекционные и неинжекционные.
Инжекциониыми называют камеры, повышение влажности в которых создается путем введения (инжектирования) в их рабочий объем влажного воздуха. Реализуется закрытый способ увлажнения, основанный на циркуляции воздуха, прошедшего через увлажняющее устройство.
Неинжекционными называют камеры, повышение влажности в которых создается за счет испарения влаги с открытой поверхности. Реализуется открытый способ увлажнения, основанный на испарении влаги с свободной поверхности воды или насыщенных солевых растворов.
Наибольшее применение получили ин-жекционные камеры, в которых увлажнение воздуха происходит за счет его непрерывного прохождения через специальную ванну с водой и насыщения влагой (рис. 2.5.17).
При выходе из ванны воздух имеет 100 %-ную относительную влажность и температуру точки росы. Если необходимо обеспечить повышенную влажность в камере при температурах точки росы, близких или ниже
+2° С, то поток влажного воздуха пропускается через силикагелевый осушитель 5, обеспечивающий его обезвоживание в соответствии с установленной температурой точки росы.
Иногда увлажнение и обезвоживание достигается путем пропускания воздушного потока через сыпучую массу керамических наполнителей, имеющую большую внутреннюю
влажный бозбук
Л МММ | i | |||
Цг--nJ | j | |||
У | ||||
Рис. 2.5.17..
увлажнением за счет барботироваяшя:
1, 14 - термодатчики; 2 - регулятор температуры; 3 - вентилятор; 4 - канал циркуляции воздуха; 5 - силикагелевый осушитель; 6 - вентиль ре1улирующий; 7- холодильная установка; 8 - испаритель холодильной установки; 9 - измеритель количества воздуха; 10 - воздушный фильтр; 11 - воздушный насос; 12 - нагреватель; 13 - ванна
Рве 5.2.18. Камера влажности с увлажнением за счет применения сыпучей массы
1 - регулирующий вентиль; 2 - нагреватель; 3 - ванна с керамическими наполнителями; 4 - водяной насос; 5 - испаритель холодильной установки; 6 - холодильная установка; 7 - измеритель количества воздуха; 8 - воздушный фильтр
поверхность (рис. 2.5.18). Вода с определенной температурой под давлением, задаваемым насосом 4У орошает сверху вниз керамическую массу, в то время как воздух проходит через нее в противоположном направлении (снизу вверх). Увлажненный или обезвоженный воздух вновь направляется в испытательную камеру. При таком устройстве увлажнения температура водяной ванны и температура точки росы влажного воздуха не столь тесно связаны, как в предыдущем случае, поэтому в данной системе регулировка влажности воздуха определяется его состоянием в испытательной камере.
Для получения более низких температур точки росы используется система, отличающаяся от рассмотренных тем, что водяная ванна только нагревается, а для обезвоживания влажного воздуха создается вспомогательный контур, в который включены два переключаемых испарителя 6 и 12 от одной холодильной установки 7 (рис. 2.5.19). В процессе работы используется только один испаритель, на котором излишняя влага либо конденсируется, либо вымораживается, а другой в это время оттаивает.
Возможны способы, обеспечивающие относительно быстрое изменение влажности в испытательной камере, в которой увлажнение происходит за счет распыления нагретой воды (рис. 2.5.20) или за счет введения в камеру паровоздушной смеси. Распыление воды может осуществляться с помощью специальных фор-

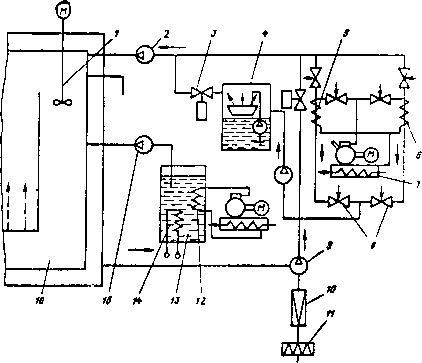

Рис. 5.2.19. Инжекцнонная камер* с обезвоживанием за счет охлаждения (камера тепла, влага, холода):
1 - вентилятор циркуляции воздуха в камере; 2 - вспомогательный насос увлажнителя; 3 - магнитный клапан; 4 - увлажнитель; J, 6, 12 - испарители холодильной установки; 7 - холодильная установка; 8 - клапан; 9 - насос; 10 - измеритель количества воздуха; 11 - воздушный фильтр; 13 - термостат термоносителя; 14 - нагреватель; 15 - насос термоносителя; 16 - канал циркуляции увлажненного воздуха
сунок 6 или механическим путем (например, применением специальной центрифуги). Распыленная вода нагревается электронагревателем 7 и с помощью вентилятора 4 нагнетается в камеру. Образовавшаяся паровоздушная, смесь, рециркулируя и обогащаясь влагой, обеспечивает заданный режим увлажнения. Использование явления рециркуляции позволяет отказаться от предварительного нагрева воздуха перед его увлажнением.
Недостатками способа распыления воды и введения в камеру > паровоздушной смеси являются наличие водяных капель и неопределенное аэрозольное состояние.
Если в процессе испьгганий на воздействие повышенной влажности ее значение должно оставаться постоянным, то целесообразно применение неиижекционных камер.
Для поддержания определенной относительной влажности необходимо обеспечить постоянство разности температур влажного воздуха и воды при неизменном давлении.
Недостатком данного способа получения повышенной влажности является необходимость поддержания с высокой точностью тем-
1 2 J
Рис. 2.5.20. Инжекцнонная камера влажности с увлажнением паром в прямым термостатированнем:
1 - датчик влажности; 2 - термодатчик; 3 - канал циркуляции воздуха; 4 - вентилятор; 5 - испаритель системы охлаждения; 6 - форсунка увлажнения; 7 - нагреватель; 8 - сток конденсата; 9 - холодильная установка
пературы, так как понижение температуры
более чем на 0,5 °С при высокой относительной влажности может привести к выпадению росы.
