Организация графических данных

Как при выполнении чертежа вручную, так и при использовании автоматизированной системы проектирования составляющие части чертежа должны быть каким-либо образом упорядочены. Необходим способ разделения, сортировки и редактирования определенной информации о чертеже.

При выполнении чертежа вручную различные его составляющие могут быть начерчены на отдельных прозрачных листах кальки. Например, план здания может состоять из отдельных листов для элементов конструкции, электрической части и системы водопровода.

В AutoCAD и AutoCAD LT слои являются эквивалентом прозрачных листов кальки. Слои можно отображать, редактировать и выводить на печать раздельно или в сочетании, так же как при использовании листов кальки.

Для удобства работы с содержимым слоям можно присваивать имена, а также их можно блокировать во избежание изменения. Возможность назначения слоям таких параметров, как цвет, тип линий или вес линий помогает создавать чертежи, соответствующие промышленным стандартам.

Чтобы скрыть сложные детали в

процессе работы, отключите слои. Слои можно использовать также для упорядочивания объектов

при выводе на печать. Если для слоя определить стиль печати, все объекты на этом слое будут напечатаны одинаково.

На этом чертеже пресса слои используются, чтобы задать различные типы линий и цвета.

Включите слои при необходимости видеть все составляющие.

Организация графических данных 7



Следование стандартам оформления

Независимо от того, ведется ли работа над проектом в одиночку или в составе команды, для эффективного взаимодействия требуется разработать стандарты.

~\

н-

®

и-

£\

GAS

• GAS

GAS

При выполнении чертежа вручную требуется точность при построении линий различных типов и толщины, атакжепри нанесении текста, размеров и т.д. С самого начала необходимо установить стандарты и следовать им.

В AutoCAD и AutoCAD LT создание стилей и их применение может обеспечить соответствие промышленным стандартам или стандартам компании.

Можно создавать стили для текста, размеров и типов линий. Например, стиль текста описывает шрифт и параметры его начертания, такие как высота, ширина и наклон.

Информацию о стилях, слоях, листах, основной надписи ирамке можно сохранять в файлах шаблонов чертежей. Использование шаблонов чертежей позволяет быстро создавать новые чертежи, соответствующие стандартам.

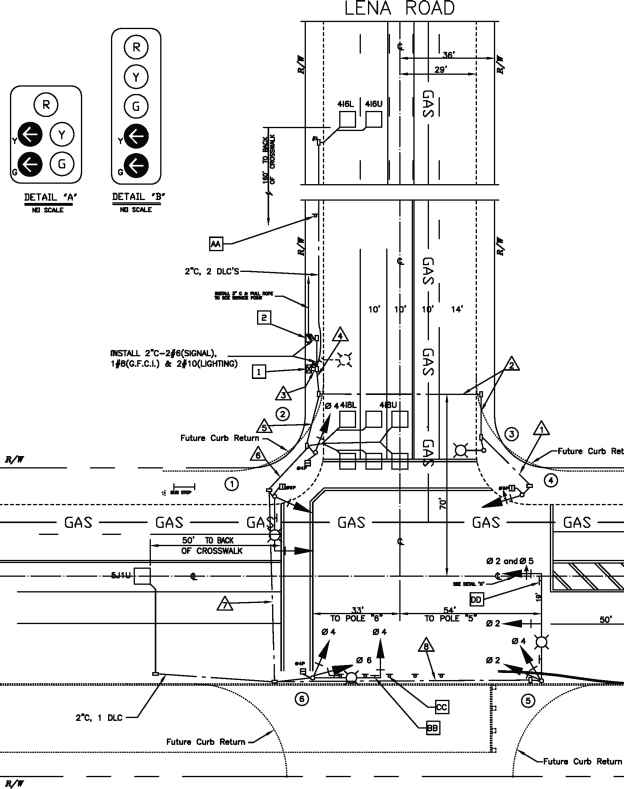

На этом плане шоссе стили используются для соблюдения стандартов оформления текста, размеров и типов линий.

На шаблоне чертежа можно установить размерные стили, стили текста и типов линий. Эти стили можно использовать для создания новых чертежей.

Следование стандартам оформления 9
