страница - 11

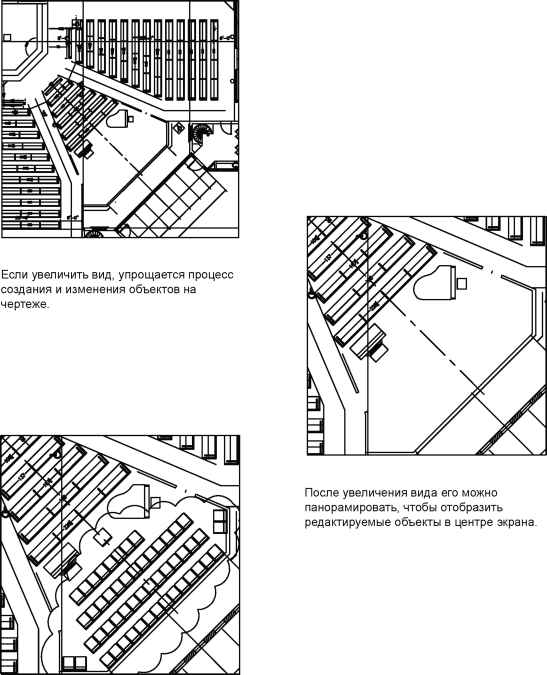

По завершении работы в определенной области можно уменьшить изображение, чтобы отобразить общий вид.


Настройка видов

Зумирование - показ вида крупным планом....................42

Зумирование перемещением курсора............................42

Показ заданной области крупным планом........................42

Зумирование для отображения чертежа целиком..................42

Панорамирование - перемещение вида чертежа...............43

Панорамирование перемещением курсора.......................43

Учебное пособие: Зумирование и панорамирование................43


Зумирование - показ вида крупным планом

Видом называется изображение части чертежа, имеющее определенное экранное увеличение, положение и ориентацию. Зумирование - наиболее простой способ изменения экранного изображения. Зумирование позволяет увеличивать и уменьшать видимые размеры изображения в области рисования.

Имеется несколько способов зумирования.

Зумирование перемещением курсора

Зумирование в реальном времени осуществляется при помощи устройства указания, т.е. посредством перемещения курсора. С помощью параметра «Реал вр» команды ПОКАЗАТЬ при перемещении курсора вверх изображение увеличивается, а при перемещении вниз - уменьшается. При использовании мыши с колесиком вращайте колесико вперед для увеличения изображения и назад - для его уменьшения.

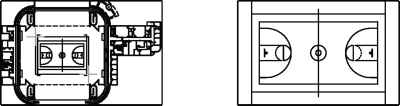

Показ заданной области крупным планом

Определенную область на чертеже можно быстро показать увеличенной, очертив вокруг нее мышью прямоугольную рамку. Для этого используется параметр «Окно» команды ПОКАЗАТЬ. Заключенная в рамку область окажется в центре нового вида.

уменьшеноувеличено

Зумирование для отображения чертежа целиком

Для увеличения чертежа целиком используется параметр «Границы» команды ПОКАЗАТЬ. Эта функция полезна, если необходимо быстро перейти к общему виду. Этот параметр также полезен, если в области рисования ничего не отображается как следствие слишком сильного увеличения или панорамирования в области рисования.
