страница - 13

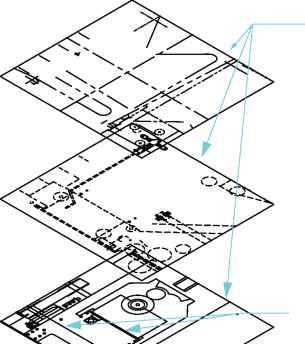

Используйте слои для структурирования информации аналогично прозрачным листам кальки.

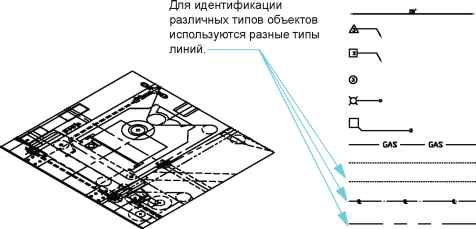

Для независимого от масштаба чертежа вывода отрезков назначаются стандартные толщины линий.
Настройка чертежей
Создание чертежей.........................
Определение единиц чертежа и масштаба......
Выбор единиц чертежа........................
Установка формата единиц чертежа.............
Основные понятия для модели и разметки листа Организация чертежей с помощью слоев.......
Назначение слоев............................
Управление слоями...........................
Учебное пособие: Обзор чертежа.............
.48 .50 . 50 . 50 .52 .54 . 54 . 55 .56
Создание чертежей
Новые чертежи можно создавать различными способами. Рекомендуется создавать чертежи с помощью файла шаблона чертежа.
В файле шаблона чертежа содержатся предварительно установленные параметры, стандарты и описания, при применении которых значительно сокращается время создания чертежа. При создании чертежа с помощью шаблона эти параметры присваиваются новому чертежу. В файлы шаблонов чертежей включены часто используемые параметры и основные элементы чертежа, в том числе
тип и точность представления единиц
параметры инструментов и свойства
организация слоев
основные надписи, рамки и логотипы
размерные стили
текстовые стили
типы линий и веса линий
стили печати
файл шаблона чертежа сохранен с основной надписью-
В папке установки программы содержатся файлы шаблонов чертежей, включая файлы, обеспечивающие совместимость со стандартами ANSI, DIN, ISO и JIS. Однако пользователю, вероятнее всего, придется настроить один или несколько из этих файлов или создать собственный файл шаблона в соответствии с определенными стандартами и требованиями.
Файл шаблона чертежа можно создать, сохранив чертеж с расширением DWT.
