Упражнение. Открытие файла шаблона чертежа

1Выберите в меню «Файл» > «Создать».

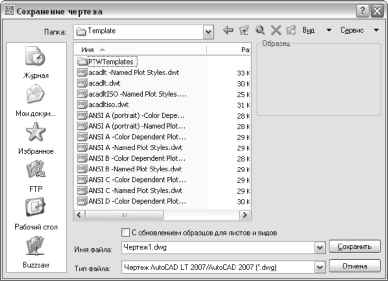

2В диалоговом окне «Выбор шаблона» выберите один из нижеперечисленных файлов шаблонов чертежей, а затем нажмите кнопку «Открыть».

Tutorial-mArch.dwt. Образец архитектурного шаблона (в метрических единицах)

Tutorial-mMfg. dwt. Образец шаблона для механического проектирования (в метрических единицах)

Tutorial-iArch.dwt. Образец архитектурного шаблона (в британских единицах)

Tutorial-iMfg.dwt. Образец шаблона для проектов Mechanical (в британских единицах)

В файлах шаблонов, созданных в метрической системе, в качестве единиц измерения чертежа используются миллиметры, а в файлах, созданных в британской системе, дюймы.

Создание чертежей 49


Определение единиц чертежа и масштаба

Нет необходимости предварительно указывать масштаб перед началом построения чертежа. Даже если чертеж в конечном счете должен быть выведен на лист бумаги в определенном масштабе, модель создается в масштабе 1:1. Однако перед созданием чертежа необходимо определить, в каких единицах будут выполняться построения.

Выбор единиц чертежа

В AutoCAD и AutoCAD LT расстояния измеряются в единицах чертежа. Единица чертежа может быть равна одному дюйму, одному миллиметру, одному километру или одной миле.

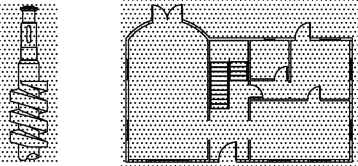

ВалПлан офиса

1 единица = 1 мм1 единица = 1 дюйм

(шаг сетки = 2 мм)(шаг сетки = 12 дюймов)

Перед началом черчения следует определить, какой единице измерения будет равна единица чертежа. В программе не предусмотрен параметр, определяющий длину единицы чертежа.

Установка формата единиц чертежа

После выбора единиц чертежа следует установить их формат. Параметры формата, доступные для линейных единиц, следующие:

Архитектурный. Длина в 15,5 единиц отображается как 1-3 1/2".

Десятичный. Длина в 15,5 единиц отображается как 15,5000.

Технический. Длина в 15,5 единиц отображается как 1-3.5".

Дробный. Длина в 15,5 единиц отображается как 15 1/2.

Научный. Длина в 15,5 единиц отображается как 1,5000E+1.

Например, если пользователь, инженер-механик или архитектор, обычно использует в качестве единиц измерения миллиметры, то для линейных единиц ему следует установить десятичный формат. Если


пользователь - архитектор, и он обычно использует футы или дюймы, то ему следует установить архитектурный формат.

От формата единиц чертежа зависит только стиль их отображения на экране, например, при отображении координат, а также значений в палитре свойств, диалоговых окнах и запросах.

Упражнение. Проверка формата единиц чертежа и точности

1Выберите в меню «Формат» > «Единицы». В диалоговом окне «Единицы чертежа» обратите внимание на стиль отображения, выбранный для линейных и угловых единиц.

Замечание Диалоговое окно «Единицы чертежа» может использоваться для установки формата единиц чертежа.

2Обратите внимание на значение, отображаемое в поле «Точность». Значения, отображаемые на экране, округляются до десятичного числа или дроби.

3Закройте диалоговое окно.

Определение единиц чертежа и масштаба 51
