Работа с типами линий
Один тип линий можно назначить сразу всем объектам, расположенным на одном слое. Можно также назначать тип линий для объектов индивидуально.
-НЕПРЕРЫВНЫЙ
-----------СКРЫТЫЙ
-----ОСЕВАЯ
----ФАНТОМ
Для работы с каким-либо типом линий его предварительно нужно загрузить в чертеж с помощью Диспетчера типов линий.
Упражнение. Загрузка типа линии и задание его в качестве текущего
1Выберите в меню «Файл» > «Создать» и выберите шаблон чертежа.
2Выберите в «Формат» > «Тип линий».
3В Диспетчере типов линий нажмите кнопку «Загрузить».
4В диалоговом окне «Загрузка/перезагрузка типов линий» прокрутите список типов линий и выберите HIDDENX2. Нажмите «ОК».
5Нажмите кнопку «Вкл подробности».
Отобразятся несколько параметров масштабирования типов линий. Обратите внимание на параметр «Масштаб в единицах пространства листа». Если установить флажок для этого параметра, масштабирование типов линий в видовых экранах листа будет выполняться автоматически.
6Нажмите кнопку мыши на типе HIDDENX2 и выберите «Текущий». Нажмите «ОК».
Обратите внимание, что в панели «Свойства» в верхней части окна приложения в качестве текущего типа линий отображается HIDDENX2, а не ПОСЛОЮ. Все новые объекты будут отображаться с использованием этого типа линий. Эта настройка изменяет тип линий, назначенный для текущего слоя.
7Перейдите на вкладку «Модель».
8Выберите в меню «Рисование» > «Отрезок», а затем нажмите кнопку мыши в нескольких точках в области черчения для построения линейных сегментов. Нажмите ENTER для завершения команды.
9Для повторной установки для текущего типа линий значения ПОСЛОЮ используйте Диспетчер типов линий или панель «Свойства».
Все новые объекты будут отображаться с использованием типа линий, назначенного для текущего слоя.
Масштабирование типов линий
При масштабировании видов в видовых экранах листа можно установить несколько разных типов линий. Впрерывистыхтипах линий длина штрихов, размер точек и интервалы между ними могут увеличиваться или уменьшаться. Масштаб типов линий можно изменять в соответствии с масштабом модели или разметки листа, а также сохранять неизменным при любом масштабе чертежа.

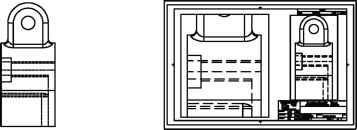

штриховой тип линий вштриховой тип линий в
масштабе моделимасштабе разметки листа

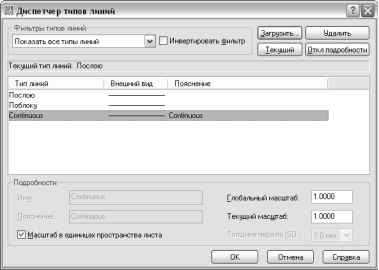

Использование области «Подробности» Диспетчера типов линий для управления масштабом типов линий в видовых экранах листа.
Глобальный масштаб. Задает глобальный масштаб для всех типов линий.
Текущий масштаб. Задает масштаб типа линий для вновь создаваемых объектов.
Масштаб в единицах пространства листа. Задает идентичное масштабирование типов линий в пространствах листа и модели.
Для обновления масштаба типа линий необходимо регенерировать отображение пространства модели на видовом экране листа вкладки разметки листа. Необходимые действия
1Перейдите на вкладку разметки листа.
2Дважды нажмите кнопку мыши в видовом экране листа для входа в пространство модели.
3Выберите в меню меню «Вид» > «Регенерировать».
Типы линий в видовом экране листа масштабируются согласно настройке масштабирования видового экрана.
Назначение весов линий
Веса линий позволяют получать тонкие и толстые линии для показа разрезов в сечениях, глубину в уровнях, размерных линий и засечек и разницы в деталях. Их отображение не зависит от текущего масштаба. Объекты с более толстыми линиями всегда отображаются с указанной шириной линий, независимо от масштаба отображения.
Упражнение. Выбор веса линии и задание его в качестве текущего
1Перейдите на вкладку «Модель».
2Выберите в меню «Формат» > «Вес линий».
3В диалоговом окне «Параметры весов линий» в группе «Веса линий» выберите более толстую линию, например 0,50 мм или 0,020".
4Выберите «Отображать линии в соответствии с весами» и нажмите «OK».
Обратите внимание, что в панели «Свойства» в верхней части окна приложения новое значение толщины линии отображается в качестве текущего. С этого момента создаваемые объекты будут отображаться с использованием более толстой линии.
5Выберите в меню «Рисование» > «Отрезок» и создайте несколько сегментов. Нажмите ENTER.
6Для повторной установки для текущего типа линий значения ПОСЛОЮ используйте диалоговое окно «Параметры весов линий».
С этого момента создаваемые объекты будут отображаться с использованием толщины линии, назначенной в качестве текущей.
7Практические занятия по созданию типов и весов линий.
ЗАМЕЧАНИЕ Имеется также возможность присваивания цвета, типа линий или веса линий каждому объекту отдельно, независимо от настройки слоя по умолчанию. Выбор способа назначения этих свойств - индивидуально или с помощью настроек слоя - зависит от организации чертежа и стандартов компании.
