Построение кругов и дуг

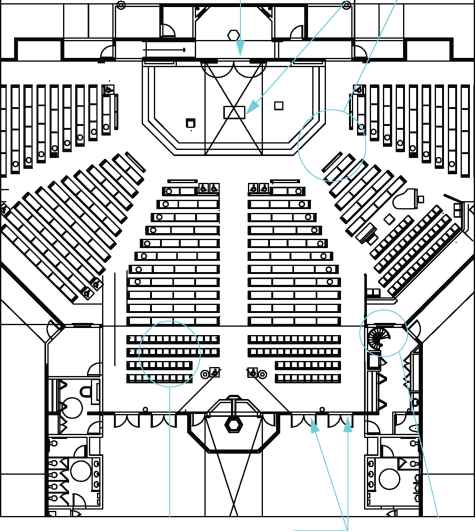

Можно создавать различного рода криволинейные объекты, в том числе круги и дуги.
Построение кругов

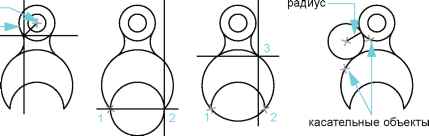

Для построения кругов используйте один из следующих способов:
Задайте центр и радиус (метод построения по умолчанию).
Задайте центр и длину диаметра.
Укажите две или три точки, через которые проходит окружность.
Укажите два объекта, которых касается создаваемая окружность.
Укажите точки касания двух объектов и радиус.
центр радиус
Центр, радиус Две точки,Задание длиныКасание, радиус
определяющиесегмента окружности
диаметрпо трем точкам
Построение дуг

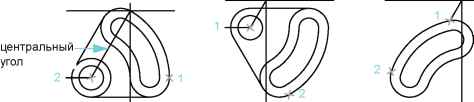

Дуги можно строить различными способами с использованием различных сочетаний таких параметров, как центральная, начальная и конечная точки, радиус, угол, длина и направление хорды. Следующие примеры демонстрируют три способа построения с указанием двух точек и центрального угла.
Начало, центр, длинаЦентр, начало, уголНачало, конец, угол
ЗАМЕЧАНИЕ Удобный способ построения дуги заданного радиуса, касающейся двух выбранных объектов - команда СОПРЯЖЕНИЕ. Этот метод является предпочтительным для построения дуг и будет описан позже.
Способы вызова функций
Функция
Свойства подшивки
Загрузка, масштабирование и управление типами линий
Изменение параметров весов линий
Построение отрезков
Построение параллельных линий
Построение полилиний
Построение многоугольников
Разделение сегментов полилинии
Соединение полилиний
Построение кругов
Построение дуг
Справочная система
ОКОНСВ, ЦВЕТ, СЛОЙ, ТИПЛИН, ЛМАСШТАБ, CELTSCALE, PSLTSCALE, ВЕСЛИНИЙ, ОТРЕЗОК, ПОДОБИЕ, ПЛИНИЯ, POLYGON, ПРЯМОУГ, ПОЛРЕД, ОБЪЕДИН, РАСЧЛЕНИТЬ, КРУГ, ДУГА
