Учебное пособие: Точное изменение объектов
В следующем учебном пособии для изменения части карты оценщика имущества используются средства обеспечения точности.
Владельцы территории, прилегающей к пустому участку в городе, добились разрешения у городского совета на его приобретение. Единственным условием, которое должно было быть выполнено, было деление участка на равные части.
Как можно вьглолнить деление пустующего участка?

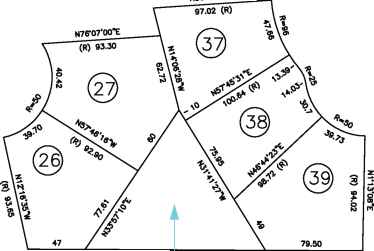

Владельцы участков приняли предложение увеличить участки 26 и 27, чтобы общие размеры их участков были равны. Забор между участками 38 и 39 был удлинен. Участок 38 был больше остальных, однако ситуация усложнялась тем, что он был неправильной формы.
«еГ12"10ТЕ
N89-4400"W
пустой участок
4894400V
Для изменения границ участков используйте следующую процедуру.
1Выберите в меню «Фаил» > «Открыть».
2В диалоговом окне «Выбор фаила» наидите папку \Help\Tutorials в папке установки AutoCAD или AutoCAD LT и откройте фаил map.dwg.
3Для упрощения отображения отключите слои «Текст».
Сначала создается новая граница участка в левои части треугольного участка. Верхний конец новой границы будет смещен на 25,73 футов, а нижний конец - на 39,94 фута. Эти значения были получены опытным путем. Они необходимы для уравнивания площадеи участков 26 и 27 таким образом, чтобы не увеличить или не сделать слишком узким участок 38.
Для этого создается вспомогательная геометрия, облегчающая выполнение задачи.

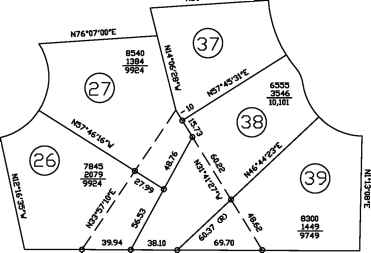

4Для создания круга с радиусом 25,73 и круга радиусом 39,94 с центрами в точках пересечения (см. рисунок) используйте команду «Круг» и привязку объектов.
5 Для создания новой границы участка (см. рисунок) используйте режим объектнои привязки «пересечение».
6 Удалите старую границу участка и два построенных круга.
