Замечание При перемещении курсора по карте выделяются различные полилинии. Если у полилинии имеется общий контур, выделяется только одна из них. Во избежание выделения общих контуров перемещайте курсор по внешним граням карты. Можно также нажать CTRL и нажать кнопку мыши на контуре, используемом совместно, несколько раз, чтобы последовательно выбрать все объекты, располагающиеся рядом.
3Выберите в меню «Редактирование» > «Свойства».
4Выберите один из контуров и найдите значение площади в списке палитры свойств.
5Нажмите ESC для отмены выбора объектов.
6Найдите площадь всех остальных участков.
7Закройте чертеж, не сохраняя его.
Учебное пособие: Создание нового чертежа с точностью

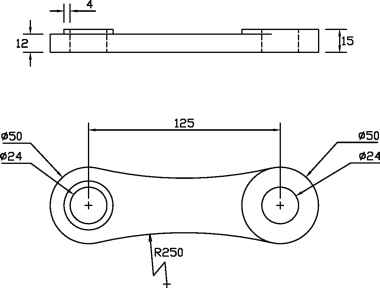

8данном учебном пособии описывается создание подробного чертежа держателя, используемого для крепления двигателеи к пассажирским самолетам коммерческих авиалинии. Эта часть очень надежна, так как она изготовлена из высокопрочного сплава, состоящего из никеля, хрома и железа.
ЗАМЕЧАНИЕ Не все пункты этого учебного пособия описаны подробно. При возникновении вопросов можно вернуться к более ранним частям этого руководства или использовать справочную систему. Доступ ко всем командам, используемым в данном учебном пособии, можно получить с помощью меню «Рисование» и «Редактирование».
1Создайте новыи чертеж с помощью файла шаблона Tutorial-mMfg.dwt.
Данный шаблон предназначен для механического проектирования деталей с использованием метрических единиц. Для измерения расстояния используются миллиметры.
2Перейдите на вкладку «Модель».
3Убедитесь, что кнопки «Полярная привязка» и «Объектная привязка» в строке состояния включены. Вкачестве текущего слоя должен использоваться слой Модель-спереди.
Создание вида спереди
1Постройте круг с диаметров (не радиусом) 50 мм с центром в точке с координатами 180,100.
Замечание В данном учебном пособии точное расположение круга не очень важно, однако желательно убедиться, чтобы несколько основных элементов совпадали с точками привязки. При работе с одновидовыми чертежами или 3D моделями желательно расположить один из основных элементов в исходной точке (0,0). Это удобно при использовании внешних ссылок, например во время работы с чертежами изделий.
2Для построения круга с диаметром 24 с тем же центром, что и предыдущий круг, используйте режим объектной привязки «центр».
Режим объектнои привязки «центр» может не быть установлен в качестве текущего режима привязки по умолчанию. Нажмите SHIFT и правую кнопку мыши для доступа к меню объектной привязки.
3Установите для угла значение 0 с помощью параметра «Полярная привязка» и скопируйте два круга на 125 мм вправо.
Команда: копировать
Выберите объекты: Выберите два круга и нажмите ENTER
Базовая точка или [Перемещение]: Нажмите кнопку мыши в центре кругов и переместите курсор вправо.
Вторая точка или <считать перемещением первую точку>: 125
Вторая точка или [Выход/Отменить]: Нажмите ENTER
4 Сместите внутреннии круг на 4 мм влево наружу. Команда: отступ
Укажите расстояние смещения или [Через/Удалить/Слой]: 4
Выберите объект для смещения или [Выход/Отменить]: Выберите левый внутренний круг. Укажите точку, определяющую сторону смещения, или [Выход/Несколько/Отменить]: Нажмите кнопку мыши в любом месте за пределами кругов.
5 Постройте круг с использованием параметра ККР (касательная, касательная, радиус). Радиус должен составлять 250 мм. Обратите внимание, что маркер автопривязки для касательнои включается автоматически.
Команда: круг
Центр круга или [3Т/2Т/ККР (кас, кас, радиус)]: мт
Укажите точку на объекте, задающую первую касательную: Выберите внешний круг рядом с планируемым местом расположения касательной.
Укажите точку на объекте, задающую вторую касательную: Выберите внешний круг, как показано на рисунке.
Радиус круга: 250 (на рисунке показана только часть круга)
6 Обрежьте большой круг, как показано на рисунке.
