Базовые понятия для блоков
В AutoCAD и AutoCAD LT символы называются блоками. Блок - это совокупность объектов, обрабатываемых как единый объект. Используйте блоки для создания таких объектов, как деревья, крепежные элементы или двери.
Обычно блоки определяются и хранятся в файлах чертежей, называемых библиотеками компонентов или библиотеками символов. Из этих файлов их можно вставить в другие чертежи. В качестве блока можно вставить чертеж целиком.
определение блока крепежного элемента
Блок также может включать атрибуты, в которых хранятся такие данные, как шифры компонента, даты и уровень производительности.
Преимущества блоков
Применение блоков заметно упрощает и ускоряет процесс подготовки чертежа:
Эффективное создание чертежей достигается при использовании операций вставки, переноса и копирования целых блоков, а не отдельных геометрических объектов.
Создание стандартной библиотеки часто используемых обозначений, компонентов и стандартных деталей.
Сохранение информации, связанной с атрибутами блока, которую можно извлечь для составления отчета.
Управление блоками с помощью DesignCenter. С помощью DesignCenter обеспечивается удобная организация и доступ к тысячам компонентов на компьютере, в локальной сети и в Интернете.
Источники блоков
Имеется возможность вставлять блоки в чертеж из нескольких источников.
Компьютер. Свыше 300 стандартных блоков находятся в 15 чертежах с библиотеками символов в папке DesignCenter.
Локальная сеть компании. Также можно создавать собственные блоки и библиотеки блоков, кроме того, компания может обладать собственными стандартными библиотеками.
Сеть Интернет. Многочисленные библиотеки компонентов Autodesk и других компаний, в которых содержатся тысячи доступных блоков, можно приобрести на коммерческой основе. Получить доступ к нескольким бесплатным библиотекам компонентов можно с помощью вкладки «DC Online» в DesignCenter.

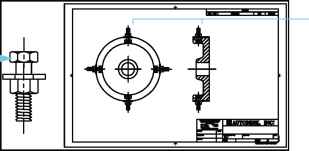

вхождения
блоков
крепежного
элемента,
вставленного
в чертеж
ЗАМЕЧАНИЕ Такие темы, как создание блоков, атрибутов блоков или библиотек блоков, не рассмотрены в данном руководстве.
Вставка блоков
Для вставки блоков в чертежи можно использовать один из трех методов:
Диалоговое окно «Вставка» Задайте точку вставки, масштаб и угол поворота вставляемого блока.
DesignCenter. Определите местонахождение библиотек компонентов и перетащите блок из выбранной
библиотеки в чертеж или на инструментальную палитру. Используйте DesignCenter для размещения и управления блоками и библиотеками блоков.
Окно инструментальных палитр. Перетащите блок в чертеж. Используйте инструментальные палитры для организации и доступа к часто используемым блокам.
Учебное пособие: Добавление блоков
1 Откройте созданный в предыдущем учебном пособии чертеж с именем MyDesign.
2 Сместите линии параллельно друг другу, чтобы создать стены (для оздоровительного курорта или корпуса двигателя) или ручки (для задвижки оконного замка). Задайте необходимое значение смещения. Очистите углы, используя инструмент «Сопряжение» с радиусом сопряжения, равным 0.
Вставка блоков 119
Откройте библиотеку компонентов.
1В меню «Сервис» выберите > DesignCenter.
Окно DesignCenter состоит из двух частей. Левая часть называется деревом, правая часть - областью содержимого.
2Если требуется, в окне DesignCenter перейдите на вкладку «Папки». В области структуры выберите папку Help\Tutorials\Symbol Libraries.
3Нажмите знак (+) около библиотеки компонентов, соответствующей чертежу:
Fasteners - Metric. dwg
Fasteners - US.dwg
Office - Metric.dwg
Office - US.dwg
4Выберите элемент «Блоки» под развернутым чертежом. Блоки отобразятся в области содержимого DesignCenter.
Размещение блока с помощью DesignCenter
1Перетащите один из блоков из DesignCenter в чертеж. Точность размещения значения не имеет.
2Выберите блок. Отобразится цветная ручка. Перетащите ручку для перемещения блока на место.
3Выберите ручку и нажмите правую кнопку мыши. В контекстном меню выберите «Повернуть». Поверните блок либо с помощью курсора, либо выполнив ввод значения угла поворота.
4Дважды нажмите кнопку мыши на другом блоке в DesignCenter.
5В диалоговом окне «Вставка» в группе «Поворот» нажмите «Указать на экране». Нажмите «ОК».
6Выберите положение на чертеже. Появится запрос угла поворота. Поверните блок либо с помощью курсора, либо выполнив ввод значения угла поворота.
7Закройте окно DesignCenter.
Размещение блоков с помощью диалогового окна «Вставка»
1Выберите в меню «Вставить» > «Блок».
2В диалоговом окне «Вставка» нажмите кнопку мыши на стрелке рядом с полем «Имя». Это описания блоков, находящихся в чертеже в текущий момент. Выберите один из них и нажмите «OK». Укажите местоположение для блока.
3Добавьте еще несколько блоков в чертеж. Сохраните чертеж.
Доступ к библиотекам блоков в сети Интернет
1Откройте DesignCenter.
2Перейдите на вкладку «DC Online». Если компьютер подключен к сети Интернет, можно найти доступные платные библиотеки компонентов.
