Создание стандартных обозначений
Упрощенные обозначения реальных объектов используются для выполнения чертежей на протяжении долгого времени. Большим достоинством автоматизированных систем проектирования является возможность создания и повторного использования стандартных обозначений.
При выполнении чертежа вручную для вычерчивания повторяющихся обозначений ландшафта, архитектурных, механических или электрических обозначений можно пользоваться шаблоном символов или напечатанными формами. Однако этот способ ограничивает возможные вариации обозначений.
В AutoCAD и AutoCAD LT можно сэкономить время путем вставки копий существующих обозначений в любом месте чертежа под любым углом и в любом масштабе.

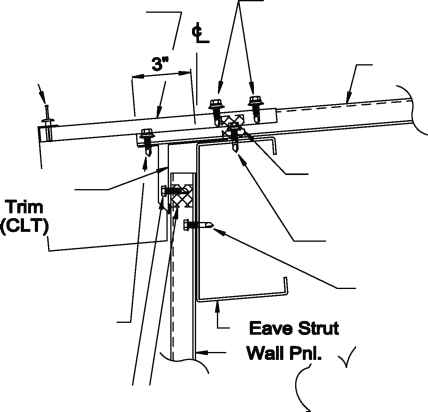

В случае необходимости создания обозначения можно объединить несколько объектов в единый объект, называемый блоком. Затем с помощью DesignCenter созданный блок можно вставлять влюбой чертеж необходимое число раз.

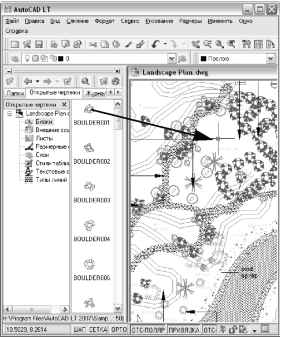

С помощью DesignCenter можно создавать библиотеки (коллекции) блоков, которые можно перетаскивать на чертеж или на инструментальные палитры. Существует возможность просмотра блоков в чертежах, которые хранятся на компьютере, в локальной сети компании или на веб-узле.

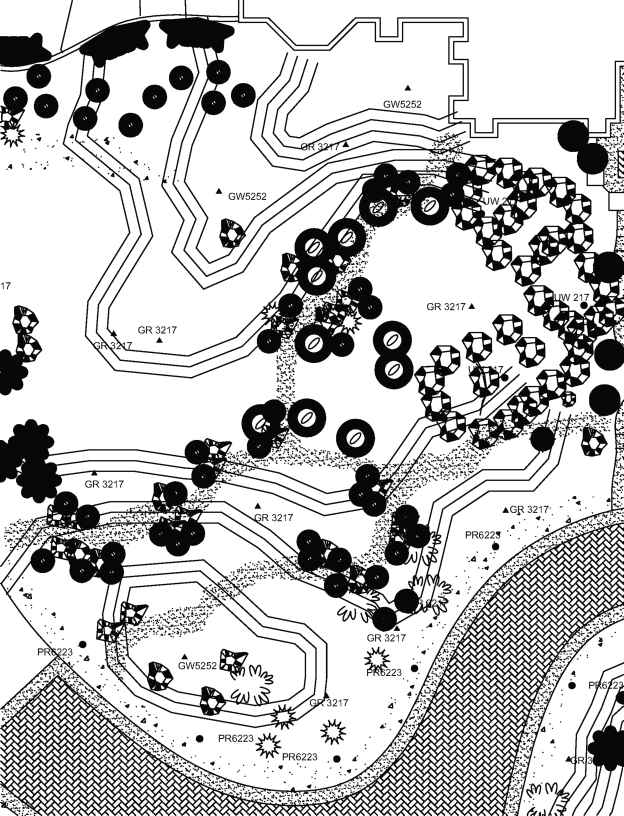

На данном чертеже плана жилого объекта широко используются стандартные обозначения ландшафтной архитектуры.
