Существуют дополнительные возможности для редактирования текста чертежей.
Проверка орфографии с помощью настраиваемых словарей
Диалоговое окно «Поиск и замена» для определения положения и исправления текста
Возможность зеркального отображения текста
Упражнение. Создание многострочных текстовых объектов
1Создайте новый чертеж.
2Чтобы отобразить текст необходимого размера, следует увеличить изображение небольшой области над основной надписью.
3Выберите в меню «Рисование» > «Текст» > «Многострочный текст».
4Задайте две точки для определения ширины текстового объекта.
5В текстовом редакторе, используемом в месте редактирования, введите текст.
6Выделите какое-либо слово и выберите параметры форматирования. Эти параметры аналогичны параметрам любого текстового редактора.
7Нажмите кнопку «OK» в панели «Форматирование текста».
Упражнение. Редактирование существующего текстового объекта
1Дважды нажмите кнопку мыши внутри текстового объекта.
2Выделите несколько слов или весь абзац и выберите дополнительные параметры форматирования.
3Нажмите кнопку «OK» в панели «Форматирование текста».
Создание и редактирование текста 127
Работа с текстовыми стилями
Все текстовые объекты в чертеже имеют связанный с ними текстовый стиль. При вводе текста программа использует текущий текстовый стиль, который определяет следующие свойства текста.
Шрифт определяет форму текстовых символов.
Начертание определяет курсивное и полужирное выделение для шрифтов TrueType.
Высота определяет размер текста в единицах чертежа.
Угол наклона определяет наклон символов вправо или влево относительно перпендикуляра к основанию строки.
Ориентация определяет вертикальное или горизонтальное расположение однострочного текста.
Другие параметры определяют такие эффекты, как сжатие/растяжение текста и расположение текста справа налево.
Создание и редактирование текстовых стилей

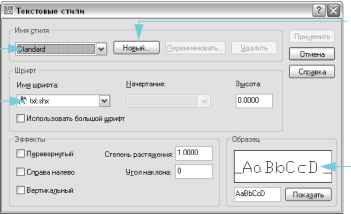

Все текстовые стили, кроме стиля STANDARD, пользователю необходимо создавать самостоятельно. Впоследствии текстовый стиль может быть изменен, переименован или удален. Создание и изменение текстовых стилей осуществляется в диалоговом окне «Текстовые стили».
выберите другой
текстовый-
стиль
определите
другой
текстовый
шрифт для
текстового
стиля
создайте новый текстовый стиль
пример текста показывает произведенны е изменения
Изменение шрифта в описании текстового стиля приводит к обновлению всех текстовых объектов, использующих данный стиль.
ЗАМЕЧАНИЕ При создании примечаний и пометок непосредственно на листе в пространстве листа масштабирование не требуется. Размер текста примечаний и пометок, создаваемых в пространстве модели, должен соответствовать масштабу видового экрана листа.
Установка размера текста для масштабирования видового экрана
Можно создавать текст либо в пространстве модели, либо в разметке пространства листа. Пространство, в котором создается текст, зависит от определенных обстоятельств.
Если содержание текста в большей степени связано с положением на листе, его следует создавать в пространстве листа. В данном случае нет каких-либо ограничений по размеру, и текст можно создавать в масштабе 1:1.
Если содержание текста в большей степени связано с моделью и предполагается использовать модель или текст из других чертежей или видов, то текст следует создавать в пространстве модели. В этом случае обычно требуется изменить масштаб текста.
При подготовке одного или нескольких видов на листе чертежа они обычно отображаются в видовых экранах листа в масштабе, отличном от 1:1. При создании текста в пространстве модели следует установить его размер для правильного отображения и вывода текста в пространство листа.
Установка размера текста в пространстве модели
В пространстве модели размер текста можно установить с помощью следующей формулы:
Размер текста в пространстве модели = требуемый размер текста/масштаб видового экрана листа
Пример 1: Если требуемый размер текста равен 3 мм и масштаб видового экрана 1:4 (0,25), в пространстве модели используйте размер текста 3/0,25 = 12 мм.
Пример 2: Если требуемый размер текста 1/8 дюйма и масштаб видового экрана 1"=4 (1:48), в пространстве модели используйте размер текста (1/8)/(1/48) = 48/8 = 6 дюймов.
Очевидно, что создавать текст непосредственно в разметке листа гораздо проще, поскольку не требуется изменять масштаб. Рекомендуется создавать текст для определенного вида в пространстве модели, а общие примечания, таблицы! и пометки - в пространстве листа.
Способы вызова функций
Функция
Создание многострочного текста
Редактирование текста Проверка орфографии в чертеже Поиск и замена текста Создание текстовых стилей
справочная система
Меню
«Рисование» > «Текст» > «Многострочный текст»
Панель
Построение, Текст
«Редактирование» > «Объект» > «Текст»Текст «Сервис» > «Орфография»
«Правка» > «Найти»Текст
«Формат» > «Текстовые стили»Текст
НАЙТИ, МТЕКСТ, MIRRTEXT, MTEXTED, ОРФО, СТИЛЬ, МАСШТЕКСТ, ВЫРТЕКСТ, СТИЛЬ, ЕДПРОСТ
Установка размера текста для масштабирования видового экрана 129
