Нанесение размеров
Размеры: основные понятия....................
Размерные элементы...........................
Ассоциативные размеры и выноски ...............
Нанесение размеров..........................
Учебное пособие: Нанесение размеров............
Дополнительные возможности нанесения размеров
Нанесение маркеров центра и центровых линий.....
Построение выносок с пояснительными надписями . .
Создание и изменение размерных стилей........
Редактирование размеров.....................
. 134 . 134 . 134 . 135 . 135 . 138 . 138 . 139 . 140 . 142
Размеры: основные понятия
Размеры показывают характеристики и взаимное расположение объектов в виде числовых значений линейных и угловых величин. Доступны четыре типа размеров:
Линейные. Указывают расстояния между точками и могут быть горизонтальными, вертикальными, параллельными, повернутыми, от общей базы и в виде цепей.
Ординатные. Измеряют расстояние от какой-либо точки до указанной исходной точки вдоль координатной оси.
Радиальные. Указывают радиусы и диаметры дуг и кругов.
Угловые. Наносятся для обозначения углов между двумя отрезками или тремя точками.
Размерные элементы
Большинство размеров содержат в себе следующие элементы:
Размерная линия. Графически показывает величину размера и его ориентацию на чертеже. В случае углового размера размерная линия представляет собой дугу
Выносная линия. Линии, которые проводятся от измеряемого объекта к размерной линии.
Размерный текст Указывает величину размера; может содержать различные специальные обозначения (в виде префиксов и суффиксов), а также допуски. Можно задать собственный текст или вовсе подавить вывод размерного текста.
Стрелка. Ограничивает размерную линию и изображается на ее концах. Имеется возможность использования стрелок нескольких типов, включая засечки и точки.
Выноска. Представляет собой линию, соединяющую на чертеже пояснительную надпись с объектом, к которому она относится. В зависимости от размерного стиля, выноски могут создаваться автоматически, если размерный текст не вписывается между выносными линиями. Можно также создавать выноски для соединения текстовых объектов или блоков с элементами чертежа.
Ассоциативные размеры и выноски
По умолчанию штриховки являются ассоциативными. Измерения, отображаемые с помощью ассоциативных размеров, обновляются при каждом изменении объектов, с которыми они связаны.
Выноска представляет собой составной объект, куда входят текст, линия выноски и стрелка.
При перемещении текста регулируется также и выносная линия.
При перемещении, растягивании или изменении масштаба геометрического объекта, с которым связана выноска, также обновляются стрелка и объект выноски.
размерный текст
размерная стрелка
размерная линия
I выносная линия
выноска
Нанесение размеров
Можно наносить размеры на отрезки, дуги, круги и некоторые другие типы объектов. Существуют два основных способа нанесения размеров:

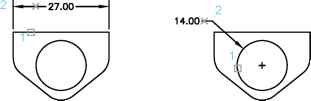

Выберите измеряемый объект (1) и задайте расположение размерной линии (2), как это показано в следующих примерах.
Выбор отрезка,Выбор круга,
соответствующегосоответствующего
какому-либо размерукакому-либо размеру
Используя объектную привязку, укажите начальные точки выносных линий, затем задайте расположение размерной линии. Исходные точки выносной линии могут располагаться на разных объектах.
37.00
Учебное пособие: Нанесение размеров
С помощью данного учебного пособия можно научиться устанавливать масштаб чертежа и добавлять размеры к проекту.
1Откройте созданный в предыдущих учебных пособиях чертеж с именем MyDesign.
2В левом нижнем углу окна приложения выберите вкладку разметки листа.
Нанесение размеров 135
