выноски
В следующем примере простая выноска создается указанием начальной (1) и конечной (2) точек выноски, после чего нажимается клавиша enter и вводится текст пояснительной надписи.
Дополнительные возможности нанесения размеров 139
Имеется возможность построения выноски от любой точки или элемента чертежа. Выноски могут иметь вид ломаных линий или гладких сплайновых кривых. Цвет выносок, масштаб и стиль стрелок определяются текущим размерным стилем. Небольшой отрезок, называемый полкой, обычно соединяет пояснительную надпись и выноску. Надпись для выноски может представлять собой многострочный текст, рамку допуска формы и расположения или вхождение блока.
Создание и изменение размерных стилей
Каждому размерному объекту назначается размерный стиль. Размерные стили позволяют устанавливать определенные стандарты, применяемые при нанесении размеров. Кроме того, с помощью стилей удобно изменять формат размеров и их поведение. Размерный стиль определяет следующие характеристики размеров:
Вид и расположение размерных линий, выносных линий, стрелок и маркеров центра
Внешний вид, положение и поведение размерного текста
Правила взаимного расположения текста и размерных линий
Глобальный масштаб размеров
Формат и точность основных, альтернативных и угловых единиц
Формат и точность представления значений допусков
Новые размеры проставляются с учетом текущих параметров, заданных в диалоговом окне Диспетчера размерных стилей. По умолчанию для размеров назначается стиль STANDARD до тех пор, пока текущим не будет установлен какой-либо другой стиль.
С помощью переопределений можно настраивать текущий размерный стиль. Установленные переопределения применяются при создании всех последующих размеров, до тех пор пока новый стиль не будет установлен в качестве текущего. Переопределения изменяют параметры размерного стиля лишь временно. Также можно переопределять свойства размеров с помощью палитры свойств.

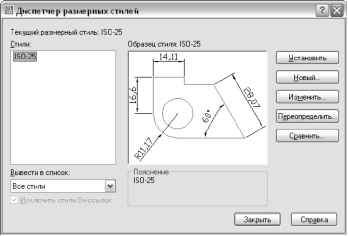

При нажатии кнопок «Создать», «Редактировать» или «Переопределить» в окне Диспетчера размерных стилей становится доступным один и тот же набор параметров.
Линии определяют внешний вид и поведение размерных и выносных линий.
Символы и стрелки определяют внешний вид и поведение стрелок, маркеров центра и центровых линий.
Текст задает внешний вид размерного текста, его положения и выравнивания.
Размещение определяет правила взаимного расположения размерных линий, выносных линий и текста. Кроме того, существует параметр автоматического масштабирования размеров.
Основные единицы определяют формат (например научный, десятичный или архитектурный) и точность основных единиц линейных и угловых размеров.
Альтернативные единицы определяют формат и точность альтернативных единиц. Этот параметр поддерживает двойные размеры, которые отображают, например, и метрические, и британские единицы.
Допуски определяют значения и точность допусков.
ЗАМЕЧАНИЕ При создании размерного стиля, отвечающего промышленным стандартам или стандартам компании, требуется обеспечение соответствия более чем по 70 параметрам. Необходимо создать и поддерживать один или несколько размерных стилей компании.
