страница - 49

Упражнение. Создание набора параметров листа

1Создайте новый чертеж. Если необходимо, переидите на вкладку разметки листа.

2Выберите в меню «Файл» > «Диспетчер наборов параметров листов».

3Нажмите «Создать».

4В диалоговом окне «Создание набора параметров листа» введите «Новый плоттер».

Нажмите «OK».

5В диалоговом окне «Параметры листа» измените нужные настроики. Нажмите «ОК».

Имя нового набора параметров листа будет отображено в Диспетчере наборов параметров листов.

6Выберите «My New Plotter» и выберите «Установить».

Набор параметров листа «My New Plotter» теперь будет назначен текущей вкладке разметки листа.

7Нажмите кнопку «Закрыть».

Если в диалоговом окне «Параметры листа» заданы не все параметры, то их можно указать непосредственно перед началом вывода на печать.

Учебное пособие: Печать чертежа

8этом упражнении показано, как изменить параметры существующего листа, как создать новую разметку листа и нанестй на него основную надпись, а также как вывести на печать чертеж.

Редактирование существующей разметки листа

Подготовка к печати из вкладки разметки листа заключается в установке параметров листа, создании видовых экранов и нанесении необходимых размеров.

1Выберите в меню «Файл» > «Открыть».

2В диалоговом окне «Выбор файла» наидите папку \Help\Tutorials и выберите файл plan.dwg.

3Нажмите кнопку «Открыть».

В выбранном чертеже содержатся план этажа и фасад.

4Выберите вкладку разметки листа «Фасад».

Для разметки листа «Фасад» уже заданы печатаемая область и формат листа. Кроме того, разметке листа назначена определенная конфигурация плоттера.

5Выберите в меню «Файл» > «Диспетчер наборов параметров листов».

6В Диспетчере наборов параметров листов нажмите кнопку «Редактировать».

7В группе «Таблица стилей печати (присвоения перьев)» откроите раскрышающиися список и выберите фаил monochrome.ctb. В ответ на запрос с предложением применить таблицу стилей печати для всех листов выберите «Нет».

8Выберите «Показать стили печати». Нажмите «ОК».

9Нажмите «Закрыть», чтобы закрыть Диспетчер параметров листа.

Чертеж будет перерисован с оттенками серого, так как на листе он отображается с учетом установленного черно-белого стиля печати.

10Переидите на вкладку «Модель». Там модель по-прежнему отображается в цвете.


Создание новой разметки листа

1Задаите слой видового экрана в качестве текущего.

2Выберите в меню «Сервис» > «Мастера» > «Создание разметки листа».

Мастер компоновки листа позволяет последовательно выполнить все действия, необходимые для создания новой разметки листа.

3На странице «Начало» задают имя новои разметки листа. Введите «Фасад» и «План этажа».

Нажмите «Далее».

4На странице «Принтер» выберите устроиство печати, предназначенное для печати создаваемого листа. Выберите DWF6 ePlot.pc3. Нажмите «Далее».

В данном учебном пособии приведен пример, в котором чертеж выводится в фаил DWF, а не на плоттер. Фаилы DWF (Design Web Format) используются для передачи чертежей по электроннои почте, размещения их на FTP-серверах, веб-узлах проектов или копирования на компакт-диски. Их можно просмотреть с помощью бесплатного приложения Autodesk® DWF Viewer. Фаилы DWF меньше по размеру и работа с ними осуществляется быстрее. Они также обеспечивают более высокое разрешение по сравнению с другими часто используемыми параметрами.

5На странице «Формат» выводится список форматов листа, поддерживаемых выбранным принтером. Выберите формат «Letter» или «ANSI ? (8,5 * 11,0 дюймов)». Убедитесь, что в параметрах «Формат» для ширины указано значение 11 дюймов (279,4 мм), для высоты -8,5 дюймов (215,9 мм). Нажмите «Далее».

6В группе «Ориентация чертежа» выберите «Книжная». Нажмите «Далее».

7На странице «Основная надпись» в списке доступных основных надписей выберите «Нет». Нажмите «Далее». (Основная надпись будет вставлена позже.)

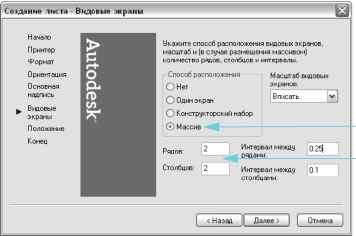

8На странице «Видовые экраны» в группе «Способ расположения» выберите «Массив». Оставьте в списке «Масштаб видовых экранов» активным значение «Вписать». (Масштаб будет задан позже.) В поле «Ряды» введите 2. В поле «Столбцы» введите 1. В поле «Интервал между строками» введите 0,25. В поле «Интервал между столбцами» введите 0,1. Создаются два видовых экрана, расположенных один над другим с заданным интервалом. Нажмите «Далее».

установите флажок «Массив».

задайте 2 строки и 1 столбец.


9На странице «Расположение» нажмите кнопку «Положение». В области рисования нажмите кнопку мыши и перетащите курсор, чтобы создать прямоугольный видовой экран листа внутри печатаемой области (пунктирные линии).

10На странице «Конец» нажмите «Готово» для завершения компоновки нового листа и видовых экранов на нем. Обратите внимание на то, что были созданы два видовых экрана.

Внесите в разметку листа основную надпись.

1Убедитесь, что активной является одна из вкладок пространства листа («Фасад и план этажа»).

2Задаите слой «Основная надпись» в качестве текущего.

3Выберите в меню «Вставить» > «Блок».

4В списке «Имя» диалогового окна «Вставка» выберите «Letter (portrait)».

5Убедитесь, что в области «Точка вставки» установлен флажок «Указать на экране».

6Убедитесь, что в области «Масштаб» установлен флажок «Указать на экране». В поляхX, Yи Z введите 1 , поскольку лист будет печататься в масштабе 1:1.

7Убедитесь, что в области «Поворот» установлен флажок «Указать на экране». В поле «Угол» введите 0 для горизонтального расположения основной надписи.

8Нажмите «ОК».

9Установите курсор по центру основной надписи и нажмите кнопку мыши для размещения основной надписи в разметке листа.

Настройка видовых экранов для вывода на печать

После того, как были созданы видовые экраны, следует указать масштаб вида пространства модели, отображаемого на каждом видовом экране. Чтобы изменить масштаб видового экрана, следует изменить степень кратковременного увеличение вида. Для смены фрагмента чертежа пространства модели, отображаемого на видовом экране, без выполнения масштабирования следует панорамировать вид.

1Выберите оба видовых экрана, нажав кнопку мыши на их границах.

2В меню «Редактирование» выберите «Свойства».

3В палитре своиств нажмите «Слои» и из раскрывающегося списка выберите слой «ВЭкраны».
