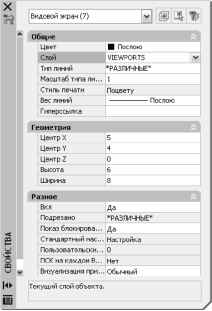

4В палитре свойств нажмите кнопку мыши в поле «Стандартный масштаб» и выберите масштаб 3/32"=1 из раскрышающегося списка.

5Объекты пространства модели масштабируются для вывода на печать в масштабе 3/32"=1 (1:128).

6Дважды нажмите кнопку мыши внутри верхнего видового экрана для перехода в пространство модели. Выполните панорамирование изображения на видовом экране так, чтобы отображался только вид фасада.

7Нажмите внутри нижнего видового экрана для установки его текущим. Выполните панорамирование изображения на видовом экране так, чтобы отображался только план.

8Выберите в меню «Формат» > «Слои».

9В окне Диспетчера свойств слоев в столбце «Имя» выберите слои «Видовые экраны». В столбце «Печать» нажмите значок для отключения печати слоя «Видовой экран». Нажмите «ОК».

10Дважды нажмите кнопку мыши за пределами видовых экранов, чтобы вернуться в пространство листа. Затем заблокируите оба видовых экрана.

Объекты, отображаемые на видовых экранах, будут выводиться на печать, а границы: видовых экранов - нет. Вместо этого можно было бы отключить слои видовых экранов.

Печать разметки листа

Теперь, когда создана разметка листа, и видовые экраны листа подготовлены к печати, чертеж можно напечатать.

1 Выберите в меню «Файл» > «Печать».

Здесь по умолчанию выбран плоттер, которыи был указан в Мастере компоновки листа.


2При необходимости нажмите кнопку > в нижнем правом углу диалогового окна «Печать» для отображения всех опций печати.

3В группе «Таблица стилей печати (присвоения перьев)» из списка «Имя» выберите файл monochrome. ctb.

4В поле «Печатаемая область» выберите «Границы».

С помощью этого параметра на печать выводятся все объекты вкладки разметки листа независимо от их расположения.

5В поле «Ориентация чертежа» выберите «Книжная».

6В группе «Масштаб печати» задайте масштаб 1:1.

7В поле «Смещение от начала» выберите «Центрировать».

8Нажмите кнопку «Просмотр» внизу диалогового окна «Печать». После предварительного просмотра печати нажмите ESC. Нажмите «OK», чтобы закрыть диалоговое окно «Печать» и выполнить печать чертежа в фаил DWF.

Теперь можно отправить фаил DWF клиенту для просмотра с помощью приложения Autodesk DWF Viewer, которое можно загрузить бесплатно с веб-саита Autodesk.

9Выберите в меню «Файл» > «Сохранить как». В диалоговом окне «Сохранение чертежа» введите «Plan Complete» в поле «Имя файла» и нажмите «Сохранить».

Способы вызова функции

Функция

Создание новой разметки листа Создание видового экрана

Меню

«Вставка» > «Лист»

«Вид» > «Видовые экраны» «1 ВЭкран»

Панель

Разметки листа

«Листы» или «Видовые экраны»

Масштабирование вида в видовом экране листа

«Сервис» > «Свойства»

Видовые экраны

Установка плоттера или изменение его параметров

«Файл» > «Диспетчер плоттеров»

Подавление свойств при печати

«Файл» > «Диспетчер стилей печати»

Восстановление сохраненных параметров для печати

«Файл» > «Диспетчер наборов Разметки листа параметров листов»

Вывод разметки листа на печать

справочная система

«Файл» > «Печать»

Стандартная

РЛИСТ, МАСТЕРЛИСТ, СВИД, PLOTTERMANAGER, НАСТРОИКА, ПАРАМЛИСТ, ШТЕМПЕЛЬ, ПЕЧАТЬ, STYLESMANAGER, ПСТИЛЬ, ПРЕОБРСПЕЧ, ПРЕОБРТСП


Обзор и вопросы для самопроверки

1Какие типы объектов обычно отображаются на вкладке разметки листа?

2Каким образом можно задать масштаб видового экрана листа?

3Как можно отключить отображение границ видового экрана?

4Как можно использовать таблицу стилей печати?

5Как можно быстро сохранить набор параметров печати с присвоением ему имени?
