Для предельно допустимого случая (а2л.к = 0)

tfsn.K = 2ам <1[асм]ф, где [аСм]ф — допускаемое напряжение смятия фундамента.

Сила Fa, перпендикулярная к плоскости стыка, в зависимости от направления (вверх или вниз) уменьшает или увеличивает напряжение смятия в стыке от предварительной затяжки:

оFa = ± FzJAc

Сила Fst на напряжения в плоскости стыка не влияет. Необ-: ходимо лишь сравнить ее с силой трения в плоскости стыка:

FfC = /о (zF3 ± Fza)t где /с — коэффициент трения в стыке.

Если FfQ > Fs/, смещения не будет; если FfC < F», для предотвращения смещения надо ставить упоры, штифты и т. п.

3.4. Расчет стержня болта при постоянных нагрузках

Случай 1 (рис. 3.13). Болт нагружен внешней силой, действующей по оси болта, затяжки нет. Проверочный расчет:

Fa[Fa\; ар=/7аМб<[ар],

где Fa — расчетная осевая нагрузка; [Fa] — допускаемая осевая

нагрузка: [Fa] =nd\/4 • [ар]; nd2/4 = Аб — площадь поперечного сечения болта по внутреннему диаметру резьбы; [ар] — допускаемое напряжение при растяжении; ар — расчетное напряжение при растяжении.

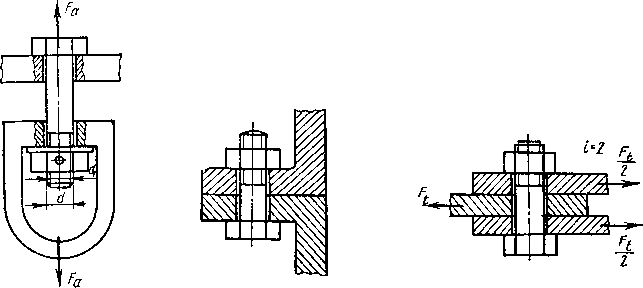

Рис. 3.13. Схе-Рис. 3.14. Схема силРис. 3.15. Схема сил в соеди-

ма сил в соеди-в соединении: болтнении: болт поставлен с за-

иении: внешняязатянут, внешней на-зором и затянут; внешняя

сила действуетгрузки нетсила действует параллельно

по оси болтаплоскостям стыка


Проектный расчет:

nd\/A > FJ\ov].

Далее (по табл. 3.2) определяют наружный диаметр болта и era длину.

Случай 2 (рис. 3.14). Болты резьбового соединения затянуты для плотности стыка. Внешняя нагрузка отсутствует. Болты в этом случае не рассчитывают. Размеры и число их выбирают исходя из габаритов деталей, образующих соединение, эксплуатационных требований и условий сборки. Болты диаметром меньше б мм не применяют из-за опасности срыва резьбы и разрыва стержня при затяжке. Например, при усилии на рукоятке стандартнвго ключа 90...100 Н болт Мб (из стали марки СтЗ) разрушается; для болта Ml2 разрушающее усилие на ключе — 480 Н.

Случай 3 (рис. 3.15). Болт поставлен с зазором. Соединение затянуто и нагружено силой Ft, действующей в плоскости стыка. Ось болта перпендикулярна к линии действия силы. Разгрузочных устройств нет. Детали соединения удерживаются от смещения силами трения в стыке, возникающими в результате затяжки болтов.

Проверочный расчет соединения:

F[Fa]s;

F3=KFtf(fci);(3.4)

ГГ1 nd1 Ы

где F3 — требуемая сила затяжки болта; [Fab — допускаемая осевая сила для затянутого болта, см. табл. 3.4; [apJ — допускаемое напряжение при растяжении: [ap]=aT/[sJ; aT — предел текучести материала болта; [s] — требуемый коэффициент запаса: при контролируемой затяжке для болтов из углеродистой стали [s]=l,6, для болтов из легированной стали [s]=2, при неконтролируемой затяжке коэффициенты запаса принимают в зависимости от диаметра резьбы.

Материал болтов

Значения [s] при номинальном диаметре резьбы d, мм

6...16

16...3J

30...60

Углеродистая сталь5...44...2,5 2,5...1,7

Легированная сталь6,5...53,3...3 3,3...3

Практически чаще приходится иметь дело с неконтролируемой затяжкой, поэтому для затянутых болтов с резьбой от Мб до М48 подсчитаны допускаемые силы затяжки, которые приведены в табл. 3.4; К, — коэффициент запаса сцепления (К= 1,2...1,5); fc — коэффициент трения в стыке: для сухих обработанных стыков стальных или чугунных деталей /с = 0,1...0,15, при наличии масляной пленки /с = 0,06; i — число стыков: i—2 (см. рис. 3.14).


Проверочный расчет стержня болта:

«4/4 < 1.3 •

Коэффициентом 1,3 учитывают кручение, возникающее в стержне болта при затяжке.

Проектный расчет болта:

nd$ 1.3F,

4 1%Г

Далее по полученной площади поперечного сечения резьбы по табл. 3.3 определяют ее номинальный диаметр d.

Рис. 3.16. Болтовое соединение с раз* грузочным устройством

Проектный расчет также можно делать, пользуясь табл. 3.4, находя диаметр болта по ближайшему большему значению допускаемой осевой силы.

Соединения, нагрузка в которых передается за счет трения, ненадежны из-за большого разброса значений коэффициента трения; при больших нагрузках требуются болты большого диаметра. Поэтому соединения такого рода обычно имеют разгрузочные устройства, рассчитываемые на срез и смятие под действием силы Ft (рис. 3.16).

Случай 4 (рис. 3.17). Болт (ГОСТ 7817—80) поставлен без зазора в отверстие, доработанное до окончательного размера разверткой. Соединение нагружено силой Ft, действующей в плоскости стыка и перпендикулярной к оси болта.

Проверочный расчет: условие прочности болта

тср = Ft/(ind\/4) < fxcp),(3.5)

где тСр — расчетное напряжение среза болта; [тСр] — допускаемое

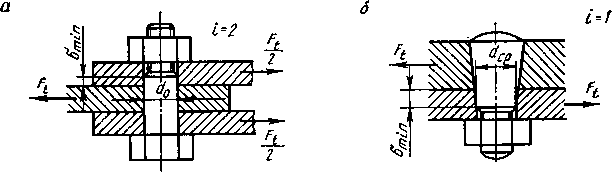

Рис. 3.17. К расчету болта (болт поставлен без зазора; внешняя сила действует

параллельно плоскостям стыка):

а — цилиндрический болт, число плоскостей среза f-2; б — конический болт, число плоскостей среза f-l
