страница - 117

1	2 3	4	5	6	7	8	9	10	п	12
				Легкая узкая серия
36201	12 32	10	10	1	0,3	7150	3340	24 ООО	32 ООО	0,040
36202	15 35	И	11	1	0,3	8150	3830	24 ООО	32 000	0,040
36203	17 40	12	12	1	0,3	12000	6120	18 000	24 000	0,060
36204	20 47	14	14	1,5	0,5	15 700	8310	16000	20 000	0,090
36205	25 52	15	15	1,5	0,5	16700	9100	13 000	17 000	0,122
36206	30 62	16	16	1,5	0,5	22 ООО	12 000	11 ООО	16 000	0,19
36207	35 72	17	17	2	1	30 800	17 800	10 000	12000	0,27
36208	40 80	18	18	2	1	38 900	23 200	9500	13 000	0,37
36209	45 85	19	19	2	1	41 200	25 100	9000	12 000	0,42
36210	50 90	20	20	2	1	43200	27 000	8000	11 ООО	0,47
36211	55 100	21	21	2,5	1,2	58 400	34 200	7000	9500	0,58
36212	60 ПО	22	22	2,5	1,2	61 500	39 300	6300	8500	0,77
36214	70 125	24	24	2,5	1,2	80 200	54 800	6000	8000	1,10
36216	80 140	26	26	3	1,5	93 600	65 000	5600	7500	1,44
36217	85 150	28	28	3	1,5	101 ООО	70800	5000	6700	1,80
36218	90 160	30	30	3	1,5	118 ООО	83 000	4800	6300	2,20
36219	95 170	32	32	3,5	2	134 000	95 000	4300	5600	2,63
36234	170 310	52	52	5	2,5	225000	227 ООО	2000	2800	16,5
36236	180 320	52	52	5	2,5	299 000	296000	1800	2400	17,5
36240	200 360	58	58	5	2,5	333000	347 ООО	1400	1900	24,0
				Средняя узкая серия
36302	15 42	13	13	1,5	0,5	13 600	6800	16000	20000	0,01
36303	17 47	14	14	1,5	0,5	17 200	8700	13 000	17 000	0,19
36308	40 90	23	23	2,5	1,2	53 900	32 800	7000	9500	0,63
36318	90190	43	43	4	2	189000	145 ООО	2800	3600	5,00
				Легкая узкая серия
66207	35 72	17	17	2,5	1,2	27 ООО	14 700	8000	9000	0,29
66211	55 100	21	21	2,5	1,2	46300	28 400	8000	6300	0,75
66215	75 130	25	25	2,5	1,2	71 500	49 000	4000	5300	1,42
66219	95 170	32	32	3,5	2	121 ООО	85 000	3000	4000	3,18
66221	105 190	36	36	3,5	2	148 ООО	108000	2600	3400	5,16
				Средняя узкая серия
66309	45 100	25	25	3	1,5	60800	36 400	5600	7500	0,87
66312	60 130	31	31	3,5	2	93 700	58 800	4300	5600	1,71
66314	70 150	35	35	3,5	2	119000	76 800	3600	4800	3,10
66322	110 240	50	50	4	2	225 ООО	190000	2000	3000	11,16
66330	150320	65	65	5	2,5	313 000	307000	1600	2200	30,4
				Тяжелая узкая серия
66406	30 90	23	23	2,5	1,2	43 800	27 600	5000	6700	0,77
66409	40 ПО	27	27	3	1,5	72 200	42 300	4300	5600	1,37
66409	45 120	29	29	3	1,5	81 600	47 300	4000	5300	1,75
66410	50130	31	31	3,5	2	98 900	60100	2800	3400	2,17
66412	60150	35	35	3,5	2	125 000	79 500	2200	2800	3,37
66414	70 180	42	42	4	2	152 000	109 ООО	1400	1900	5,74
66418	90224	54	54	5	2,5	208 000	162 ООО	1200	1600	12

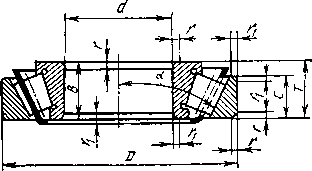

Табл, 16,9. Подшипники роликовые конические однорядные (ГОСТ 333 — 79)

Легкая серия, а= 12... 18°

7202	15	35	11,75	11	9
7203	17	40	13,25	12	11
7204	20	47	15,25	14	12
7205	25	52	16,25	15	13
7206	30	62	17,25	16	14
7207	35	72	18,25	17	15
7208	40	80	19,75	19	16
7209	45	85	20,75	20	16
7210	50	90	21,75	21	17
7211	55	100	22,75	21	18
7212	60	ПО	23,75	23	19
7214	70	125	26,75	26	21
7215	75	130	27,25	26	22
7216	80	140	28,25	26	22
7217	85	150	30,50	28	24

1,5 1,5 1,5 1,5

2 2 2 2

2,5

0,3

0,5

0,8

10 500	6100	0,45	1,33	0,73
14 000	9000	0,31	1,97	1,05
21 000	13000	0,36	1,67	0,92
24 000	17 500	0,36	1,67	0,92
31 000	22 000	0,36	1,64	0,90
38 500	26 000	0,37	1,62	0,89
46 500	32 500	0,38	1,56	0,86
50 000	33 000	0,41	1,45	С,80
56 000	40 000	0,37	1,60	0,88
65 000	46 000	0,41	1,46	0,80
78 000	58 000	0,35	1,71	0,94
96 000	82 000	0,37	1,62	0,89
107 000	84 000	0,39	1,55	0,85
112 000	95 200	0,42	1,43	0,78
130 000	109000	0,43	1,38	0,76

пластич-
ном	ЖИДКОМ
И
10000	14 000
9000	13 000
8000	11 000
7500	10000
6300	8500
5300	7000
4800	6300
4500	6000
4300	5600
3800	5000
3400	4500
3000	4000
2800	3800
2400	3400
2200	3200

0,05 0,07 0,12 0,15 0,23 0,33 0,45 0,48 0,54 0,71 0,89 1,33 1,42 1,67 2,1

1	2	3	4	5	6	7	8	9	10	Н	12	13	14	15	16
7218	90	160	32,50	31	26	3	1	158 ООО	125000	0,38	1,56	0,86	2000	3000	2,52
7219	95	170	34,50	32	27	3,5	1,2	168 ООО	131 ООО	0,41	1,48	0,81	1900	2800	3,2
7220	100	180	37	34	29	3,5	1,2	185 ООО	146 ООО	0,40	1,49	0,82	1900	2800	3,8
7224	120	215	43,50	41	34	3,5	1,2	270 ООО	237 ООО	0,39	1,55	0,86	1600	2200	6,2
7230	150	270	49	45	38	4	1,5	350 ООО	300000	0,37	1,62	0,89	1300	1800	10,3
					Легкая широкая			серия, а	= 12.. .16°
7506	30	62	21,25	20,5	17	1,5	0,5	36000	27 ООО	0,36	1,64	0,90	6300	8500	0,29
7507	35	72	24,25	23	20	2	0,8	53 ООО	40 ООО	0,35	1,73	0,95	5300	7000	0,45
7508	40	80	24,75	23,5	20	2	0,8	56 ООО	44 000	0,38	1,57	0,87	4800	6300	0,58
7509	45	85	24,75	23,5	20	2	0,8	60000	46 ООО	0,42	1,44	0,79	4500	6000	0,62
7510	50	90	24,75	23,5	20	2	0,8	62 ООО	54 ООО	0,42	1,43	0,78	4300	5600	0,64
7511	55	100	26,75	25	21	2,5	0,8	80 ООО	61 ООО	0,36	1,67	0,92	3800	5000	0,82
7512	60	ПО	29,75	28	24	2,5	0,8	94 000	75 ООО	0,39	1,53	0,84	3400	4500	1,19
7513	65	120	32,75	31	27	2,5	0,8	119 000	98 000	0,37	1,62	0,89	3000	4000	1,57
7514	70	125	33,25	31	27	2,5	0,8	125000	101 ООО	0,39	1,55	0,85	2800	3800	1,60
7515	75	130	33,25	31	27	2,5	0,8	130000	108 ООО	0,41	1,48	0,81	2600	3600	1,76
7516	80	140	35,25	33	28	3	1	143 ООО	126 ООО	0,40	1,49	0,82	2400	3400	2,15
7517	85	150	38,50	36	30	3	1	162 000	141 ООО	0,39	1,58	0,85	2200	3200	2,80
7518	90	160	42,50	40	34	3	1	190 ООО	171 ООО	0,39	1,55	0,85	2000	3000	3,44
7519	95	170	45,50	45,5	37	3,5	1,2	230 ООО	225 ООО	0,38	1,56	0,86	1900	2800	4,42
7520	100	180	49	46	39	3,5	1,2	250 ООО	236 ООО	0,41	1,49	0,82	1800	2600	5,14
7522	ПО	200	56	53	46	3,5	1,2	300 ООО	296 ООО	0,39	1,55	0,85	1700	2400	7,37
7524	120	215	61,50	58	50	3,5	1,2	368 ООО	379 ООО	0,41	1,46	0,80	1600	2200	9,2
7526	130	230	67,75	65	54	4	1,5	400 ООО	429 ООО	0,43	1,39	0,77	1500	2000	11,8
7528	140	250	71,75	68	58	4	1,5	490 ООО	538 ООО	0,33	1,83	1,01	1400	1900	14,9
7530	150	270	77	74	60	4	1,5	550 ООО	598 ООО	0,39	1,55	0,85	1300	1800	18,0
7532	160	290	84	80	67	4	1,5	650 ООО	599 ООО	0,28	2,12	1,17	1100	1600	22,2
7536	180	320	91	86	70	5	2	700 ООО	679 ООО	0,36	1,64	0,90	950	1400	27,6
7538	190	340	97	92	75	5	2	800 ООО	888 ООО	0,29	2,03	1,П	900	1300	35,4
7544	220	400	114	108	90	5	2	1 000000	1 228 ООО	0,38	1,55	0,85	600	900	58,4
						Средняя серия, а= 10... 14°
7304	20	52	16,25	16	13	2	0,8	26 ООО	17 000	0,30	2,03	1,11	8000	11 ООО	0,17
