напряжение среза болта: [тср]= (0,2...0,3)ат; ат — предел текучести материала болта; i — число плоскостей среза: i=2 (рис. 3.17, а); di — диаметр ненарезанной части болта.
Условие прочности поверхностных слоев в зоне контакта соединяемых деталей и ненарезанной части болта
0"см = ft/(dl6min) [аСМ],(3.6)
где Gcm — расчетное напряжение смятия; 6mm — наименьшая толщина соединяемых деталей, находящихся в контакте с болтом; [осм] — наименьшее допускаемое напряжение смятия (детали или болта): для углеродистой стали [стСм]= (0,8...1)ат, легированной — [асм]= (0,6...0,8) ат, чугуна — [асм]= (0,6...0,8)ав.
В ответственных соединениях (рис. 3.17, б) вместо цилиндрических применяют конические болты (ГОСТ 15163—78), где посадочный натяг создается затяжкой гайки. Расчет болта ведется по формулам (3.5) и (3.6), где вместо диаметра стержня болта подставляют значение среднего диаметра срезаемых сечений болта.
Случай 5 (рис. 3.18). Затянутый болт нагружен осевой силой. В таких соединениях предварительная затяжка болтов должна обеспечить герметичность соединения после приложения внешней осевой силы. Диаметр и число болтов в соединении обычно выбирают исходя из размеров и конструкции соединения. Задачей расчета является определение усилия предварительной затяжки болта, обеспечивающего заданную силу остаточной затяжки,

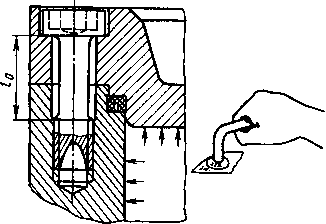

Рис. 3.18. К расчету болта (болт затянут и нагружен силой, действующей по его оси)
и проверка прочности болта. Состояние болта и соединяемых деталей после предварительной затяжки и приложения внешней нагрузки определяется по диаграмме (рис. 3.19).
Для того чтобы стык не был раскрыт, сила предварительной затяжки должна быть больше минимальной, при которой сила остаточной затяжки стыка Fc=0:
/7з=/Сз/7з mm,(3.7)
где Кз — коэффициент запаса затяжки, противодействующей раскрытию стыка: при постоянной внешней осевой силе /С3= 1,3...1,5, при переменной внешней осевой силе /С3=2...4;
F3mm=(l-%)Fat(3.8)
Fa — внешняя осевая сила, действующая на болт; х — коэффициент основной нагрузки, зависящей от коэффициентов податливости болта Кб и стягиваемых болтом деталей, образующих стык, Яс:
(3.9)
2 Зак. 1881
33
Дерорпации

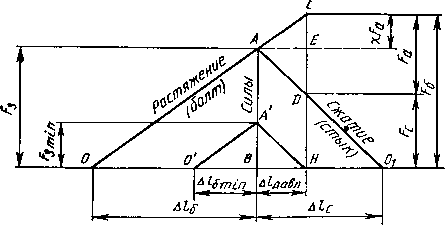

Рис. 3.19. Диаграмма состояния болта и соединяемых деталей (стыка):
F3— сила предварительной затяжки; F3mn— минимальная сила предварительной затяжки, когда с=0; Хс— составляющая внешней силы, действующей на болт; Fa—внешняя сила; FQ—остаточная сила затяжки стыка, действующая после приложения внешней нагрузки; Fg—сила, действующая на болт; A/g — удлинение болта от предварительной затяжки; AZgmin—-удлинение болта, соответствующее минимальному усилию затяжки; А/с— деформация сжатия стыка от силы предварительной затяжки; А/давл— удлинение болта и уменьшение деформации сжатия стыка при действии внешней силы
Для болта постоянного сечения
Яб = /б/(£бб),
где /б — длина растягиваемой части болта: /б= (hl + h2 + ... + hn + + 0,3d); Еб — модуль упругости материала болта; Лб — площадь поперечного сечения болта.
Для болта переменного сечения
*-чг2тг<310)
где hi и Лбг — соответственно длина и площадь поперечного сечения 1-го участка болта; п — число участков.
Коэффициент податливости стыка определяется по равенству
*.с = -- + — + ... + —,(з.и)
F AF AF А
с1лв1 х:2/1в2сплвп
где hhhn — толщина соединяемых деталей; Лвь ЛВ2,.... А*п —
площадь сечений эквивалентных втулок; £ь Е2у Еп — модуль упругости материалов соединяемых деталей (рис. 3.20). Площадь сечения эквивалентной втулки
Лв = JL [(1 $d + 0,2/i)2 - 41,(3.12)
4
где d — наружный диаметр резьбы болта; d0 — диаметр отверстия под болт.
Проверка прочности болта выполняется по результирующей осевой силе F от силы предварительной затяжки г9 и внешней силы Fa (см. рис. 3.19):
f6 = /r3 + X<»-
Проверку можно вести, пользуясь данными табл. 3.4, в которой приведены допускаемые осевые нагрузки [Fa]3 для затянутых болтов при неконтролируемой затяжке:
6

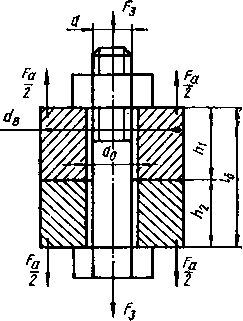

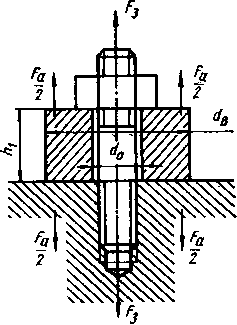

Рис. 3.20. К определению коэффициентов податливости стыка: а — стык образован одной деталью и плитой; б — двумя деталями
Проверка по условию прочности болта: болт затягивают только предварительно:
о =
jtdf/4
болт дотягивают после приложения внешней нагрузки:
l,3[/C3(l-x) Fa + xFg) х„ ,
о =
(3.13)
В ориентировочных расчетах при х=0>25 и /Сз=1,4 в соединениях стальных или чугунных деталей результирующая нагрузка на болт Fq— 1,3/v
Если проверка дала отрицательный результат, следует увеличить число болтов в соединении или их диаметр.
Случай 6 (рис. 3.21). Болт с несимметричной головкой затянут и нагружен внешней осевой силой или только усилием затяжки.
Такие болты применяют в тех случаях, когда нет места для установки болта со стандартной головкой. Обычно диаметр болтов и их число выбирают исходя из размеров и конструкции соединяемых деталей. Расчетом проверяют прочность болта.
Из-за внецентренного приложения осевой силы в поперечном сечении болта возникают нормальные напряжения от растяжения и изгиба и касательные напряжения от кручения, вызванного силой затяжки.
