Глава 17. МУФТЫ
17.1. Общие сведения

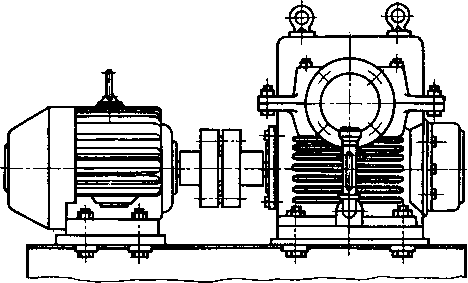

Муфтами называют устройства, с помощью которых соединяют между собой валы или валы с находящимися на них деталями для передачи вращающего момента. На рис. 17.1 показана установка, состоящая из электродвигателя и червячного редуктора, валы которых соединены муфтой.
Муфты подразделяются на группы.
1. Глухие — соединяют два вала так, что полученное соединение работает как одно целое. Наиболее распространены глухие муфты втулочные и фланцевые или поперечно-свертные. Продольно-свертные муфты применялись для соединения отдельных частей длинных трансмиссионных валов. В настоящее время они имеют ограниченное применение.
Рис. 17.1. Соединение вала электродвигателя и вала червячного редуктора муфтой
2.Компенсирующие — соединяют валы, имеющие незначительные смещения — осевые, радиальные и угловые. Компенсирующие муфты жесткие не смягчают толчков, упругие — смягчают толчки за счет деформации упругих элементов, передающих вращающий момент.
К жестким компенсирующим муфтам относятся кулачковые расширительные муфты, кулачково-дисковые, зубчатые, цепные, шарнирные и др.
К упругим компенсирующим муфтам относятся муфты со змеевидными пружинами, муфты с гильзовыми пружинами, втулочно-пальцевые, с упругой оболочкой и др.
3.Управляемые или сцепные — соединяют и разъединяют валы во время работы при помощи механизма управления. В этих муфтах используется кулачковое или зубчатое зацепление — кулачковые муфты или трение — фрикционные муфты.
4. Самоуправляемые—автоматически действующие муфты, предназначаются для предохранения привода от перегрузок, передачи момента лишь в одном направлении, ограничения скорости, осуществления плавного пуска привода и т. д.
К этой группе относятся муфты со срезным штифтом, фрикционные предохранительные, центробежные и др.
17.2. Расчет муфт
На работу муфты существенно влияют толчки, удары и колебания, обусловленные характером работы приводимой в движение машины. Поэтому расчет муфты ведут не по номинальному моменту Г, а по расчетному Гр:
7p=V,(17.1)
где kp — коэффициент режима работы (табл. 17.1); Т — вращающий момент, Н-м: Т=Р1щ Р — мощность, Вт; со — угловая скорость, рад/с: а) = лл/30; п — частота вращения, мин-1.
Муфты, имеющие широкое распространение, стандартизованы. Основными характеристиками муфты являются момент, на передачу которого муфта рассчитана, и диаметры соединяемых валов.
Диаметр вала под муфту может быть определен расчетом на чистое кручение по пониженным допускаемым напряжениям [см. формулу (14.7)].
Основные параметры наиболее распространенных муфт приводятся в табл. 17.2... 17.15. При выборе муфт по этим таблицам предпочтение следует отдавать размерам 1-го ряда. Нужно также иметь в виду, что в некоторых муфтах полумуфты изготовляют с цилиндрическими расточками (тип 1) и с коническими расточками (тип 2) двух исполнений: 1 — на длинные концы валов, 2 — на короткие. Допускается соединение полумуфт разных типов в разных исполнениях с различными диаметрами посадочных отверстий для данного вращающего момента.
17.3. Глухие муфты

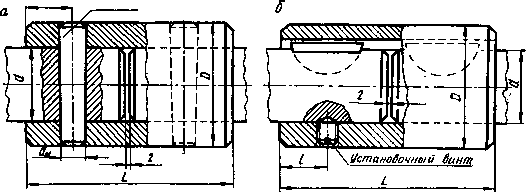

Втулочные муфты (рис. 17.2) просты по конструкции и имеют малые габариты. Их изготовляют со штифтами — исполнение 1 (рис. 17.2, а); со шпонками призматическими — исполнение 2; со шпонками сегментными — исполнение 3 (рис. 17.2, б) и со шлицами.
Детали втулочных муфт изготовляют из стали 45. Втулочные муфты требуют очень точного совмещения осей валов и значительного смещения муфты или вала в осевом направлении при монтаже и демонтаже.
В табл. 17.2 приведены некоторые параметры втулочных муфт со штифтами (исполнение!).
Штифты проверяют на срез:
тср —
4гр
"Д"<[Тср1,
(17.2)
ш
где Гр — расчетный момент, Н • мм; 2Tp/d— расчетное усилие, Н; d — диаметр вала, мм; с(ш — диаметр штифта, мм; 2ndm/4 — общая площадь среза штифта, мм2; [тср1 — допускаемое напряжение на срез для штифтов: [тср] = 40 МПа.
Проверка шпоночных и шлицевых соединений выполняется по
( - • Штифт
Рис. 17.2. Втулочные муфты
методике, приведенной в гл. 4.

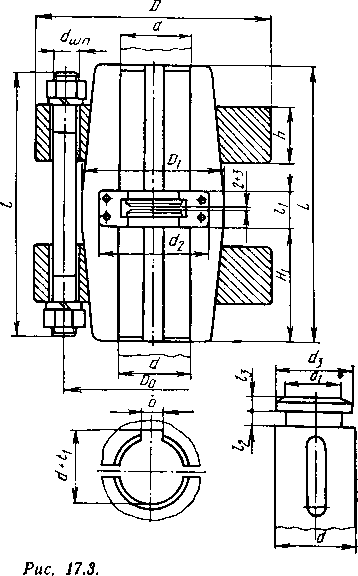

Муфты продольно-разъемные с фиксирующим кольцом (рис. 17.3) применяют для соединения соосных валов в вертикальных приводах. Фиксирующее кольцо служит для восприятия осевых нагрузок.
Изготовляют муфты из углеродистых сталей. При работе в агрессивных средах детали муфты изготовляют из материалов, устойчивых к данным средам.
В табл. 17.3 приведены некоторые параметры продольно-разъемных муфт. Корпус муфты состоит из двух половин (полумуфт) с продольным разъемом. На наружные конические поверхности полумуфт с конусностью ~ 1 : 4 надеваются фланцевые кольца, которые стягиваются тремя шпильками. Сами полумуфты наде-
Муфта продольно-разъемная
