5.Проверяем болты, установленные без зазора в отверстия из-под развертки, предполагая, что они воспринимают весь момент.

Принимаем Гр = 950-103 Н • мм; Д>=140 мм; z = 3; d6=16+l = 17 мм [см. пояснения к формуле (17.3)]. По формуле (17.3)

Тср-8 • 950 • 103/(И0 . 3 • я • 172) =20 МПа,

что меньше, чем [тср]=0,25 • 220=55 МПа.

Следовательно, прочность болтов, установленных без зазора в отверстия из-под развертки, обеспечена.

6.Определим силу затяжки для болтов, если все они будут поставлены с за-зор.ом.

По формуле (17.4)

F3 = 2.950- 103/(140-6 - 2) = 11 300 Н,

общее число болтов z = 6; коэффициент трения f=0,2.

Эта сила затяжки больше, чем допускаемая осевая нагрузка для затянутых болтов Ml6 из стали марки СтЗ, которая равна 7900 Н (см. табл. 3.4).

Следовательно, если поставить все шесть болтов по ГОСТ 7808—70 в отверстия с зазором, муфта не сможет передать заданный момент. Передаваемый ею момент

7900D02/ удов . 140 . 6 . 0,2

rPi=

665 • 103 Н • мм.

Пример 17.2. Электродвигатель с Р = 7 кВт и л = 735 мин""1 (со = ял/30 = =л • 735/30 = 77 рад/с) соединен с поршневым насосом упругой втулочно-пальце-вой муфтой МУВП (см. рис. 17.9). Вал электродвигателя имеет диаметр 45 мм, вал насоса — 40 мм. Подобрать муфту с цилиндрическими расточками полумуфт и проверить прочность пальцев и втулок.

Решение. 1. Вращающий момент

Т=Р/(о = 7 • 103/77 = 91 Н-м.

2.Коэффициент режима работы для поршневого насоса по табл. 17.1 может быть принят &р = 3.

3.Расчетный момент

Гр=£рГ=3-91 = 273 Н • м.

4.По табл. 17.8 находим, что для валов диаметром 40 и 45 мм подходит муфта с наружным диаметром £>=170 мм и допускаемым расчетным моментом Гр = 500 Н • м.

Из табл. 17.8 и табл. 17.9 выписываем параметры муфты, необходимые для расчета:

Пальцы

Втулки

d, мм

D, мм

Dq, ММ

dn, мм

/п, мм

число

dBT, мм

/ t MM

40,45

500

170

120

18

42

35

36

5.Проверяем пальцы на изгиб по формуле (17.7) (см. рис. 17.10):

аи= 10 - 273. 103 - 42/(120 • 6 • 183)=27 МПа,

что меньше [ои]=80...90 МПа [см. пояснения к формуле (17.7)].

6.Проверка резиновых втулок на смятие [см. рис. 17.10 и формулу (17.8)]:

Осм = 2-273. 103/(120-6- 18-36) = 1,16 МПа,

что меньше [оСм]= 1,8...2 МПа [см. пояснения к формуле (17.8)1.

Пример 17.3. Рассчитать многодисковую фрикционную муфту (см. рис. 17.18) по следующим данным: передаваемая мощность Р = 60 кВт; частота вращения «=960 мин-1 (со=лл/30=л • 960/30«100 рад/с); диаметр вала d=60 мм; диски


стальные; на наружных дисках обкладки из феродо; коэффициент режима работы кр= 1,5.

Решение. 1. Номинальный вращающий момент

7=/>/(й=60 • 103/Ю0=600 Н • м.

2.-Расчетный момент

Tv=kpT=\,5 . 600=900 Н • м.

3.Принимаем по рекомендациям табл. 17.17 для сухих муфт: внутренний диаметр обкладок

Di=(2...3)d=(2...3)60=140 мм;

наружный диаметр обкладок

£>= (1,5...2,5) А = (1.5...2.5) 140=260 мм.

4.Средняя скорость

*°<* со (D + Рг) ,-- 260+ 140 vcp=—2~~=-4-= 100 40 • 10» = 10 м/с-

5.По табл. 17.12 средние значения коэффициента трения прессованного материала на основе асбеста по стали f—0,33 и допускаемого давления [р] = =0,25 МПа. Но при скорости fCp = 10 м/с допускаемое давление следует снизить на 30 %, т. е. окончательно принять [р]=0,7 • 0,25=0,175 МПа.

6.Допускаемая сила нажатия [см. формулу (17.15)]

[Fa] = 0,175 -j- (2602 — 1402) = 6600 H. Примем рабочее значение силы нажатия Fa = 5000 Н.

7.Необходимое число пар поверхностей трения найдем на основе формулы (17.13):

Л1 2603 — 1403\

— —--—0,33 • 5000 = 5,3. 3 2602 — 1402)

Берем 2=6,

8.Принимаем число ведущих дисков zx=3 и число ведомых дисков г2=4.

9.Проверяем давление между дисками по формуле (17.14):

12 • 900 • 103

р =---=0,117 МПа,

и п (2608 — 1403) 0,33 • 6

что менее допускаемого значения 0,175 МПа.

Глава 18. ПРУЖИНЫ

18.1. Общие сведения

Пружины могут накапливать энергию за счет упругих деформаций, вызванных приложенной нагрузкой, а после прекращения действия нагрузки отдавать накопленную энергию и восстанавливать свою первоначальную форму.

На рис. 18.1 показаны наиболее часто встречающиеся виды пружин. По характеру воспринимаемой нагрузки различают пружины сжатия (рис. 18.1, а, б, г, д)\ растяжения (рис. 18.1, в); кручения (рис. 18.1, ж) и изгиба. Распространены винтовые цилиндрические и конические пружины из проволоки круглого сечения (рис. 18.1, а, в, г, ж) или прутка прямоугольного сечения (рис. 18.1, б, д). Цилиндрические винтовые пружины изготовляют в большинстве слу-


чаев одножильными, но иногда находят применение многожильные пружины.

Цилиндрические винтовые пружины сжатия и растяжения из стальной проволоки круглого сечения стандартизованы. Пружины делится на три класса в зависимости от вида нагрузки и характера нагружения (см. табл. 18.1).

Классы пружин разделены на разряды, отличающиеся друг от друга диаметром проволоки и силой, вызывающей их максималь-

а

3

Рис. 18.1. Виды пружин:

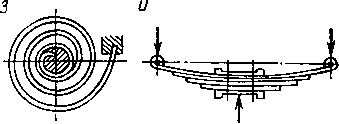

а — винтовая цилиндрическая пружина сжатия с круглым сечением витков; б — то же, с квадратным сечением витков; в — винтовая цилиндрическая пружина растяжения с круглым сечением витков; г — винтовая коническая пружина сжатия с круглым сечением витков; д—то же, с прямоугольным сечением витков; е — тарельчатая пружина; ж — винтовая цилиндрическая пружина кручения с круглым сечением витков; з — спиральная пружина;

и — пластинчатая пружина (рессора)

ную деформацию. Разряды одножильных пружин и характеристика проволоки, из которой изготовлены пружины, приведены в табл. 18.2. Чаще применяют пружины классов I и II. При больших нагрузках с целью уменьшения габаритов применяют составные пружины. При больших нагрузках, ограниченных габаритах и высокой потребной жесткости пружины применяют тарельчатые пружины (см. рис. 18.1, е).
