i
6,3
7,1
8
9
10
40«7,lx5,6 45«8х5,6 50«9х5,6
40«6,3х6,3 45«6,3x7,1 50«7,1x7,1
200«6,3х5,6х5,6 224 «6,3x5,6x6,3 2507,1x5,6x6,3 280«7,1x6,3x6,3 315«8х6,3x6,3 400«9х7,1x6,3
Примечания: 1. и — общее передаточное число редуктора (фактическое передаточное число может иметь отклонение от номинального значения до ±4 %).
2. Мб, мп, иг — передаточные числа соответственно быстроходной, промежуточной и тихоходной ступеней.
* Прчведенными данными можно пользоваться и для коняческо-цилнндрических- редукторов, назначая в обычных условиях для быстроходной конической ступени передаточное число не выше и =4 и только в случае крайней необходимости до и =6,3.
5.5. Примеры расчета
Пример 5.1. Определить частоту вращения п ведомой звездочки (рис. 5.1), если электродвигатель имеет частоту вращения яэд=2900 мин-1, а передаточные числа червячного редуктора «ч=20 и цепной передачи иц=3.
Решение. 1. Определяем общее передаточное число привода:
Ыобщ = "ч«ц = 20 • 3 = 60.
2. Частота вращения звездочки
п=«эД/"общ=2900/60=48,33 мин"1.
Пример 5.2. Определить мощность на валу ведомой звездочки, если электродвигатель имеет мощность РЭд=45 кВт и известно, что червяк двухзаходный.
Решение. 1. Принимаем значения КПД (см. табл. 5.4) для редуктора с двухзаходным червяком тч = 0,725 и для открытой цепной передачи г)ц = 0,915.
2. Находим общий КПД привода:
Цобщ = ЦчЦц = 0,72Ъ • 0,915 = 0,663.

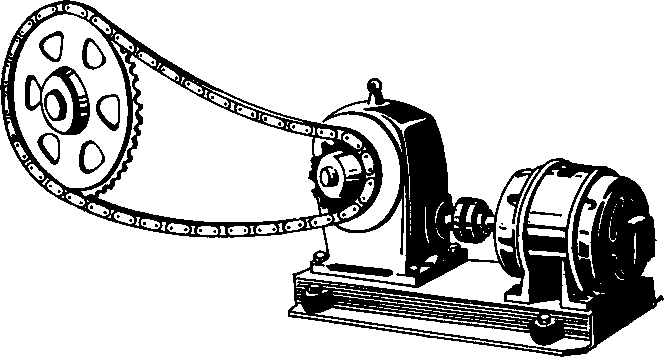

Рис. 5.1. Червячный редуктор и цепная передача
3. Мощность на валу ведомой звездочки
р = рэдЛобщ = 45 • 0,663=29,9 кВт.
Пример 5.3. Подобрать электродвигатели серии 4А для трех передач (рис. 5.2): первая состоит из плоскоременной передачи и конического редуктора (рис. 5.2, а); вторая — из клиноременной и двухступенчатого цилиндрического редуктора (рис. 5.2, б); третья — из двухзаходного червячного редуктора и цепной передачи (рис. 5.2, в). Мощность на рабочем валу Р = 2,6 кВт; частота вращения рабочего вала ai=75 мин"1.

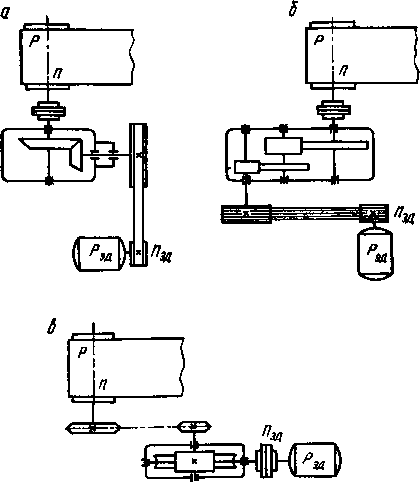

Рис. 5.2. Приводы к ленточному конвейеру:
а — плоскоременная передача и одноступенчатый конический редуктор; б — клиноременная передача и двухступенчатый цилиндрический редуктор; в — червячный редуктор и цепная
передача
Решение. 1. Общие КПД приводов определяем, пользуясь нижними значениями, приведенными в табл. 5.4:
%бщ = ЛрЧз.кЛп.к = °94 • 0 >95 • 0,992 = 0,870;
%бщ = ЛрЧз.дл2.к = °>94 • °>962 • °>"3 = °835;
Лобщ = Мп.кЛц = °>70 • °>"2 • 0,90 = 0,618.
2.Требуемая мощность электродвигателей:
РтР = /7Лобщ = 2,6/0,87 = 2,98 кВт; ЯтР=2,6/0,835 = 3,11 кВт; Ятр = 2,6/0,618 = 4,2 кВт.
3.Определяем возможные передаточные числа приводов (см. табл. 5.5 и 5.6), придерживаясь рекомендованных значений:
Иобщ = ИрИз.к = 4. 3,15=12,6; и0бщ = Икл.рЫз.бИз.т==2 .2,8- 3,15=17,7; Иобщ = ИчИц=16 . 2,5=40,
где ыр — передаточное число плоскоременной передачи; и3.к — то же, зубчатой, 76
конической; «кл.р—то же, клиноременной; «З.б—то же, зубчатой быстроходной; «з.т — то же, зубчатой тихоходной; ич—то же, червячной; «ц—то же, цепной передачи.
4.Определяем требуемые частоты вращения электродвигателей:
пТр = «и0бщ = 75 • 12,6=940 мин-1; «тР = 75 • 17,7=1330 мин"1; лТр=75 • 40=3000 мин-1.
5.Выбираем электродвигатель (см. табл. 5.1) так, чтобы РЭд>Ртр:
1)Рэд=3 кВт, электродвигатель 4А112МА6УЗ, скольжение s=4,7%. Тогда частота вращения ротора [см. формулу (5.7)]
лЭд=«с (1 -s) -1000(1—0,047) =953 мин"1;
2)Рэд = 4 кВт, электродвигатель 4А100Ь4УЗ, скольжение s=4,7 %;
пЭд= 1500(1-0,047) = 1430 мин"1;
3)ЯЭд=5,5 кВт, электродвигатель 4А100Ь2УЗ, скольжение s=3,4 %;
лэд== 3000(1 -0,034) =2900 мин"1.
6.Пересчитываем общие передаточные числа, которые фактически будут иметь передачи:
«общ. ф=лэд/«=953/75= 12,7; «общ.ф = 1430/75= 19,05; «о б щ.ф = 2900/75=38,7.
7.Найдем фактические значения передаточных чисел передач гибкой связью, оставляя для редукторов стандартные значения передаточных чисел в соответствии с данными табл. 5.6:
Ир.ф = "общ.ф/«з.к = 12,7/3,15 = 4,025; «кл.р.ф =«общ.ф/(и3.б"з.т) = 19,05/(2,8 • 3,15) =2,15; «ц.ф = «общ.ф/«ч = 38,7/16=2,42.
Глава 6. ФРИКЦИОННЫЕ ПЕРЕДАЧИ И ВАРИАТОРЫ
6.1. Общие сведения
Фрикционными называют передачи, в которых движение от ведущего тела к ведомому передается за счет сил трения между ними либо при непосредственном контакте (передачи с жесткими телами качения), либо с использованием промежуточной связи, которая может быть жесткой (например, стальное кольцо) или гибкой (ремень, стальная лента, канат, цепь с фрикционными колодками).
Из-за больших нагрузок на валы и опоры и неизбежности проскальзывания между телами качения применение фрикционных передач ограничено, несмотря на их достоинства — простоту, бесшумность и возможность использования для бесступенчатого регулирования скорости. Большинство фрикционных передач имеет мощность до 20 кВт (в отдельных случаях до сотен) и работает с окружной скоростью до 50 м/с.
Применение фрикционных передач для больших мощностей приводит к соответствующему возрастанию нагрузок на валы и опоры и увеличению габаритов передачи. Фрикционные передачи не могут применяться в тех механизмах, где недопустимо накопление
