страница - 27
Основная кинематическая характеристика вариаторов — диапазон регулирования Д. Для вариаторов с регулированием с помощью изменения рабочего радиуса одного из тел качения (рис. 6.5, а, б)
Д = Птах/ #min — Rm&x/Rmln-

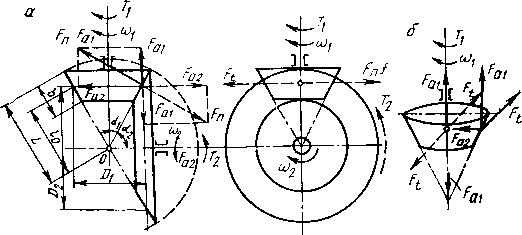

Рис. 6.4. Силы, действующие в передаче с коническими катками
Для вариаторов, регулируемых изменением радиуса R ведомого тела,
u=R/{R&); umm = Rm\nl{Rie); umSiX = Rmax/(Rle)f
где R — переменный радиус контакта ведомого тела, связанный с частотой вращения на выходе п следующим соотношением:
RnRitios,(6.1)
п0 — частота вращения ведущего вала, мин-1; Ri — постоянный радиус ведущего катка; 8 — коэффициент проскальзывания, зависящий от степени конструктивного совершенства вариатора и от того, работает ли передача со смазыванием или без него, обычно е=0,94... 0,995.
Из соотношения (6.1) следует: поскольку Run связаны гиперболической зависимостью, шкала регулирования скорости не будет равномерной.
Для вариаторов с регулированием угловых скоростей изменением радиуса R ведущего тела имеют место следующие соотношения:
U = RiI(Re); Wmax = #l/(#mine); Wmin=l/(max6),
где Ri — постоянный радиус ведомого тела; R — переменный радиус ведущего тела, связанный с частотой вращения на выходе п соотношением Rnoz=R\nt из которого следует, что шкала регулирования скорости будет равномерной.
Для вариаторов с регулированием передаточного числа одновременным изменением радиусов обоих тел при симметричном распо» ложении области регулирования (рис. 6.5, в...е)
И = /?2/№е); Hmax = #max/(#mine); Mmln = #min/(/?maxe), ОТКуда Wmax«mln~ 1.

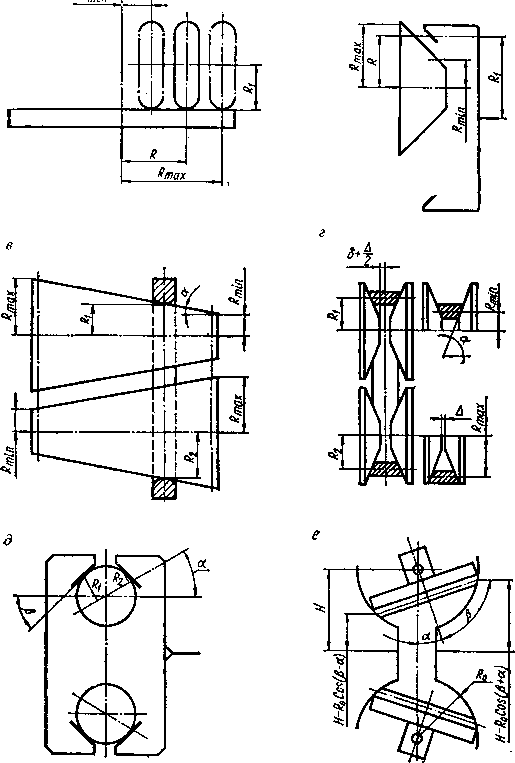

Рис. 6.5. Схемы к кинематическим расчетам вариаторов
При заданных предельных частотах вращения на выходе Птт. и Птах требуемая частота вращения п0 на выходе
Требуемый диапазон регулирования Д и рабочие радиусы Rm&x и Rmin связаны зависимостью
RwaJRmin = "V max/min — Д •
Передаточное число вариаторов с раздвижными коническими шкивами (рис. 6.5, г)
и =
« (*тах - в tg а)
где б — смещение ведущих дисков, отсчитываемое от положения их максимального сближения; а — угол наклона конусов.
Смещение б в зависимости от частоты вращения п на выходе
б =
лОе#тах ~~ "#min
(я + n0e) tg а
Ширина ремня с колодками или кольца, измеряемая посередине ширины пояска контакта колодки или кольца, в вариаторах, выполненных по схеме рис. 6.5, г:
B = 2(Rmax-rBH)ctga+At
где А — зазор между шкивами в положении их максимального сближения; гвн — внутренний радиус колодки или кольца. Передаточное число в шариковых вариаторах (рис. 6.5, д)
и = R* = cos (Р + <*) eRf е cos ф — а)
где р — угол наклона конусной поверхности чашки.
Передаточное число торовых вариаторов (рис. 6.5, е)
#0 — Ro cos (р -1- а)
и =
е [Я0 — i?o cos (В — а)]
6.3. Определение сил прижатия фрикционных тел и нагрузки на валы передачи
Исходя из условия работоспособности передачи с жесткими телами качения, требуемая сила их прижатия Fn (сила, нормальная к поверхности контакта) определяется по формуле
Fn=CFt/f,(6.2)
где С — запас сцепления, который для силовых передач принимается равным 1,25...1,5, а в передачах приборов — 3...5; Ft — окружное (полезное) усилие; f — коэффициент трения между контактирующими фрикционными телами (см. табл. 6.1).
В передачах клинчатыми катками (см. рис. 6.1, а и рис. 6.6) сила трения имеет большее значение по сравнению с гладкими. Это учитывается приведенным коэффициентом трения /=//sin а. Для клинчатых катков сила прижатия
F™ = CFt/f
и, поскольку обычно а«15...20°, усилие прижатия клинчатых катков FKJl в 3...4 раза меньше, чем цилиндрических.
На валы фрикционной передачи цилиндрическими катками (см. рис. 6.3, а...в) действуют следующие нагрузки: окружная (полезная) сила Ft, сила прижатия Z, определяемая по соотношению (6.2) в
