страница - 32

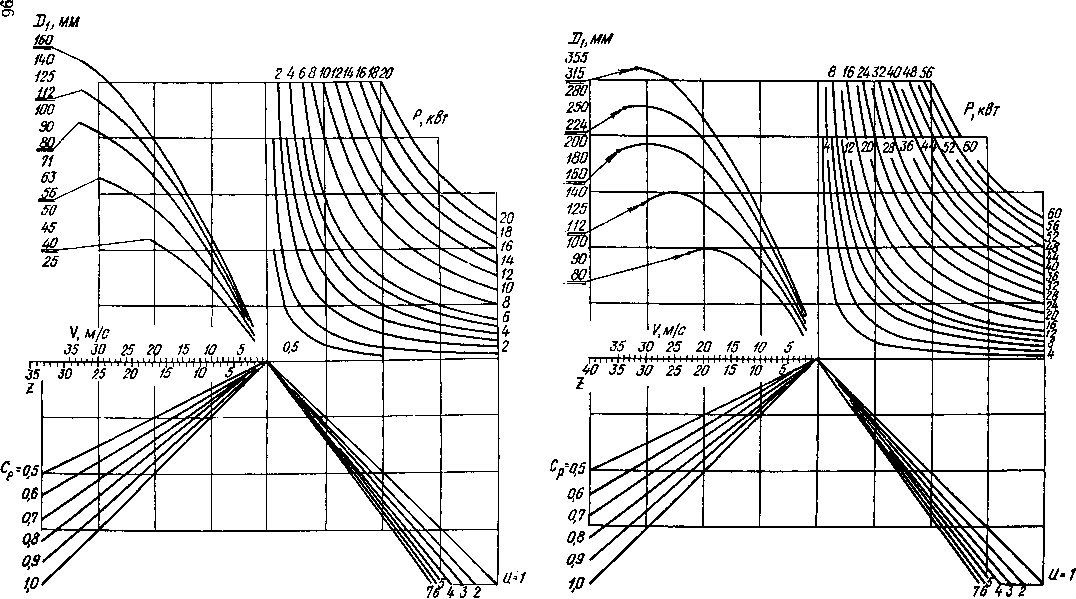

Рис. 7.7. График для определения числа клиньев поликлиновых pUCt 7.5 график для определения числа клиньев поликлиновых

ремней сечения Кремней сечения Л


j)/, ми

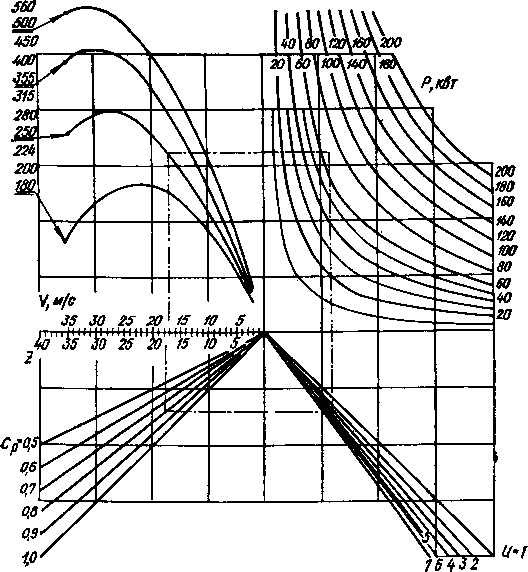

Рис. 7.9. График для определения числа клиньев поликлиновых

ремней сечения М

Коэффициент режима работы при односменной спокойной работе Ср=1, при умеренных колебаниях нагрузки Ср=0,98...0,8, при значительных колебаниях нагрузки Ср=0,8...0,7, при ударной и знакопеременной нагрузке Ср=0,7...0,6. При двух- и трехсменной работе соответственно принимают Ср2=0,87Ср и Срз=0,72Ср.

Рекомендуемые межосевые расстояния а в зависимости от передаточного числа и: при и=1, 2, 3, 4, 5, б, 7 и более d=l,5Db 2DU 2,5Z)1,3D1,3,5D1,4Z)1,4,5Z)1.

Для получения большей долговечности ремня диаметр меньшего шкива Di следует выбирать возможно большим в пределах, допускаемых габаритами передачи. При этом скорость ремня не должна превышать 35 м/с.

В табл. 7.16 приведены значения начальных натяжений на один клин поликлиновых ремней.

4 Зак. 1881

97


7.4. Расчет зубчато-ременных передач

Основной расчетный параметр ремня — модуль зацепления га = р/я, где р — шаг ремня, мм. Геометрические параметры ремня, указанные на рис. 7.4 и регламентированные ОСТ 3805114—76, приведены в табл. 7.17 для модулей, равных 4, 5, 7 и 10 мм. Параметры ремней с модулем 1,5; 2 и 3 мм, которые, как правило, применяются в приборах, в приведенной таблице опущены. Ширина b ремня в зависимости от модуля принимается согласно табл. 7.18. Расчетная длина ремня (мм) подсчитывается с точностью до 0,1 мм по формуле

L = nmzp,

где zp — число зубьев ремня (см. табл. 7.18).

Расчетную мощность Рр (кВт) передачи определяют по номинальной Рн:

РР=РНСР,(7.11)

где Ср—коэффициент режима работы (см. табл. 7.19).

Модуль зацепления (мм) в передаче определяется по формуле

т= ЗОлТ/гГ,(7.12)

где п — частота вращения меньшего шкива, мин-1.

Полученное расчетное значение модуля округляется до ближайшего стандартного (см. табл. 7.17). Для скоростных передач (при скорости более 15 м/с) рекомендуется в целях снижения вибраций и шума стандартное значение модуля принимать меньше расчетного.

Число зубьев меньшего шкива выбирается не менее, чем рекомендуется в табл. 7.20, в зависимости от модуля и частоты вращения.

Для осуществления попеременного взаимодействия зубьев ремня и шкива, что снижает скорость изнашивания зубьев ремня, число зубьев меньшего шкива следует выбирать некратным по отношению к числу зубьев ремня. Например, при числе зубьев ремня, равном 112, частоте вращения 3000 мин-1, модуле 5 мм выбирается число зубьев меньшего шкива не 20, а 21.

Число зубьев большего шкива

z2=ziu,(7.13)

где Zu z2 — числа зубьев шкивов; и — передаточное число: и—

= rt,//l2 = Z2/z,.

Максимальные допускаемые передаточные числа и числа зубьев шкивов ограничиваются максимальной длиной ремня и требуемыми габаритами передачи. Обычно применяемые передаточные числа составляют не более 4—5.

Диаметры делительных окружностей шкивов определяют по формулам (7.21).

Окружную скорость ремня (м/с) определяют по зависимости i/ = шДбО.ЮОО).
