вые с одним или двумя цилиндрами; кратковременная вентиляторы и воздуходувки тяжело- нагрузка до 200 % то типа; конвейеры винтовые, скреб- от номинальной новые; дезинтеграторы; прессы винтовые эксцентриковые с относительно тяжелым маховиком; ткацкие машины; хлопкоочистительные машины; машины для прессования и брикетирования кормов и др.
Очень Подъемники, экскаваторы, драги; Ударная и резко 1,3 1,5 1,7 1,4 1,6 1,8 1,5 1,7 2 тяжелый прессы винтовые и эксцентриковые с неравномерная на-относительно легким маховиком; нож- грузка. Макси-ницы, молоты, бегуны, глиномялки; мальная кратко-мельницы шаровые, жерновые, валь- временная нагруз-цовые; дробилки; лесопильные рамы ка до 300 % от и др.номинальной
Примечание. При реверсировании и частом пуске коэффициент CD увеличивается на 0,1.

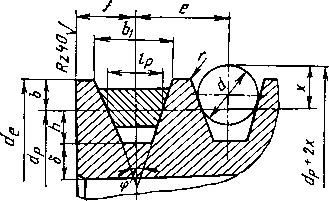

Сече- | ь | Л, не | е | Г | ф = 34° | j ф = 36° | Ф = 38° | I ф- | 40° | d | X | |||||
ние ремня | р | менее | Н | P | dv | Ь\ | ||||||||||
о | 8,5 | 2,5 | 7 | 12 | 8 | 0,5 | 63...71 | 10 | 80...100 | 10,1 | 112... 160 | 10,2 | 180 | 10,3 | 9-0,03 | 6 |
А | 11 | 3,3 | 8,7 | 15 | 10 | 1 | 90...112 | 13,1 | 125...160 | 13,3 | 180...400 | 13,4 | 450 | 13,5 | 11«6 0,035 | 7,6 |
Б | 14 | 4,2 | 10,8 | 19 | 12,5 | 1 | 125...160 | 17 | 180...224 | 17,2 | 250...500 | 17,4 | 560 | 17,6 | 14>7—0,035 | 9,6 |
В | 19 | 5,7 | 14,3 | 25,5 | 17 | 1,5 | — | — | 200...315 | 22,9 | 355...630 | 23,1 | 710 | 23,3 | 20 0 045 | 13,1 |
Г | 27 | 8,1 | 19,9 | 37 | 24 | 2 | — | — | 315...450 | 32,5 | 500...900 | 32,8 | 1000 | 33,2 | 28,5 0 045 | 18,8 |
д | 32 | 9,6 | 23,4 | 44,5 | 29 | 2 | — | — | 500...560 | 38,5 | 650... 1120 | 38,9 | 1250 | 39,3 | 33,8 005 | 22,3 |
Е | 42 | 12,5 | 30,5 | 58 | 38 | 2,5 | — | — | — | — | 800... 1400 | 50,6 | 1600 | 51,1 | 445 о,05 | 29,6 |
Примечания: К Размеры Ь, b{ we не распространяются на шкивы сварные из листового материала и шкивы для полуперекрестных передач.
2.Параметр шероховатости рабочих поверхностей канавок Ra не должен быть более 2,5 мкм.
3.Расчетные диаметры шкивов dp = D: 63, 71, 80, 90, 100, 112, 125, 140, 160, 180, 200, 224, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800, 2000, 2240, 2500, 2800, 3150, 3550, 4000 мм.
4.Предельные отклонения утла ф : 1° — для ремней сечений О, А, Б; 30 — для ремней сечений В, Г, Д, Е.
5.Наружный диаметр шкива d — d + 2b,
Табл. 7.13. Значения коэффициента С2
Число ремней | с. |
в комплекте | |
2 • • • 3 | 0,95 |
4...6 | 0,90 |
Более 6 | 0,85 |
Табл. 7.14. Поликлиновые ремни (см. рис. 7.3)
Сечение ремня | Размеры, | мм | Число клиньев z | Диапазон длин L рем-ней, мм | |||||
t | Н | г1 max | г2 max | h | ф | рекомендуемое | предельное | ||
к л м | 2,4 4,8 9,5 | 4 9,5 16,7 | 0,1 0,2 0,4 | 0,4 0,7 1 | 2,35 4,85 10,35 | (40+1)° | 2...36 4...20 2...20 | 36 50 50 | 400...200 1250...4000 2000...6000 |
Примечания: 1. Расчетные длины L ремней, мм: 400; (425); 450; (475); 500; (530); 560; (600); 630; (670); (710); (750); 800; (850); 900; (950); 1000; (1060); 1120; (1180); 1250; (1320); 1400; (1500); 1600; (1700); 1800; (1900); 2000; (2120); 2240; (2360); 2500; (2650); 2800; (3000); 3150; (3350); 3550; (3750); 4000; (4250); 4500; (4750); 5000; (5300); 5600; (6000).
2.Длины ремней, указанные в скобках, не являются предпочтительными.
3.Расчетная длина ремня — это длина его на уровне центра расположения кордшнура, находящегося на расстоянии 0,5 (Н—К) от наружной поверхности ремня. Разность между расчетной и наружной длиной ремня: 6,3 мм — для ремней сечения К; 15,1 мм — для ремней сечения Ли 21,3 м*м — для ремней сечения М.
4.Пример условного обозначения ремня: 2500 Л 16 РТМ 38-40528—74, где 2500 — расчетная длина, мм, Л — сечение ремня и 16 — число клиньев.
Табл. 7.15. Шкивы для поликлиновых ремней (см. рис. 7.6)
Сечение ремня | Размеры, мм | Расчетный диаметр шкива D | ||||||||
Н | r2 max | s | 2д | ф | наименьший | наи -больший | ||||
к л м | 2,4 4,8 9,5 | 3,30 6,60 13,05 | 2,35+0,1 0,3 4,85+0,15 0,5 10,35+0,2 0,8 | 0,2 0,4 0,6 | 3,5 5,5 10 | 2 4,8 7 | 40°+30 | 40 80 180 | 500 800 1000 | |
Примечания: 1. Расчетные диаметры шкивов D, мм: 25, 40, 45, 50, 56, 63, 71, 80, 90, 100, 112, 125, 140, 160, 180, 200, 224, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000.
2.За расчетный диаметр D принимается диаметр окружности на уровне центра расположения кордшнура. Наружный диаметр шкива DH = D—2Д.
3.В отдельных технически обоснованных случаях для ремней сечения К допускается минимальный расчетный диаметр шкива 25 мм.
