страница - 41

в цепных передачах нет проскальзывания, среднее передаточное число постоянно. При гибкой связи допускаются значительные межосевые расстояния между звездочками. Одной цепью можно приводить в движение одновременно несколько звездочек. По сравнению с ременными цепные передачи имеют при прочих равных условиях меньшие габариты, более высокий КПД и меньшие нагрузки на валы, так как отсутствует необходимость в большом предварительном натяжении тягового органа.

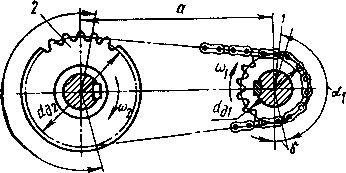

Рис. 8.1. Схема цепной передачи

Недостатки цепных передач: значительная скорость изнашивания шарниров цепи, вызывающего ее удлинение и нарушение правильности зацепления; неравномерность движения цепи из-за геометрических особенностей ее зацепления с зубьями звездочек, в результате чего появляются дополнительные динамические нагрузки; необходимость обеспечения большей точности монтажа по сравнению с ременными передачами; значительный шум при работе передачи.

Цепные передачи предназначаются для передач мощностью обычно не более 100 кВт и могут работать как при малых, так и при больших скоростях (до 35 м/с). Передаточные числа не превышают 7.

Применяемые в машиностроении цепи по назначению подразделяются на приводные, передающие энергию от ведущего вала к ведомому; тяговые, применяемые в качестве тягового органа в конвейерах; грузовые, используемые в грузоподъемных машинах. Из всех типов приводных цепей наибольшее распространение имеют роликовые (рис. 8.2) с числом рядов от одного до четырех, втулочные одно- и двухрядные (рис. 8.3) и зубчатые (рис. 8.4).

ГОСТ 13568—75 стандартизованы следующие типы приводных роликовых и втулочных цепей: ПРЛ — роликовые легкой серии; ПР — роликовые нормальной серии; ПРД — роликовые длинно-звенные; ПВ — втулочные; ПРИ — роликовые с изогнутыми пластинами. Роликовые цепи могут быть одно- (ПР), двух- (2ПР), трех- (ЗПР)) и четырехрядными (4ПР). Втулочная двухрядная цепь обозначается 2ПВ. Основные характеристики этих цепей приведены в табл. 8.1.

Звенья втулочной цепи имеют внутренние пластины с запрессованными в них втулками и наружные пластины с запрессованными в них расклепанными валиками. Давление в шарнирах этих


цепей меньше, чем в роликовых, отличающихся от втулочных цепей наличием ролика, надеваемого на втулки для уменьшения интенсивности изнашивания между втулками и зубьями звездочек.

Многорядные цепи применяют при тех же частотах вращения звездочек, при которых используются и однорядные такого же типоразмера, что позволяет уменьшать размеры передачи и снижать шум благодаря меньшему шагу цепи. В цепях с изогнутыми пластинами равномерно изнашиваются все звенья. Они обладают повышенной упругостью и менее чувствительны к ударным нагрузкам.

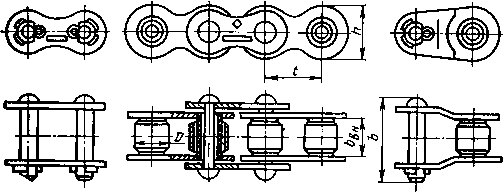

Рис 8 2 Цепь роликовая однорядная

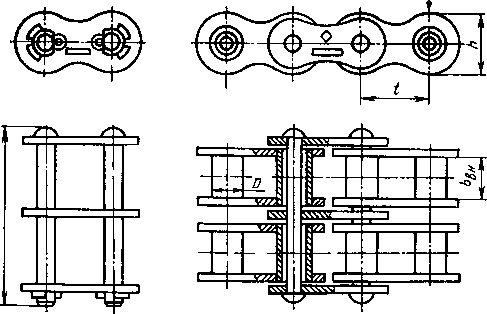

Рис 8 3 Цепь втулочная двухрядная

Приводные зубчатые цепи обеспечивают более высокую кинематическую точность, повышенную плавность и бесшумность работы, большую передаваемую мощность и скорость. Зубчатая цепь с шарнирами качения по ГОСТ 13552—81 состоит из рабочих пластин зубообразной формы с фасонными отверстиями для сегментных призм и направляющих пластин, предназначенных для предохранения цепи от соскакивания со звездочек. Зубчатые цепи изготовляются двух типов: с односторонним и двусторонним зацеплением (может работать двумя сторонами). Первый тип обозначается ПЗ-1, второй — ПЗ-2. Основные параметры зубчатых цепей приведены в табл 8 2.


Пластины роликовых и втулочных цепей изготовляют из сталей 45, 50, 40Х, 40ХН и др. Твердость их в зависимости от типа цепи и шага — в пределах 28...46 HRC3. Валики и втулки (за исключением цепей типа ПРИ) изготовляют из сталей 15, 20, 15Х, 20Х, 12ХНЗ и других с твердостью после цементации 55...66 HRC9; твердость роликов после термообработки 43,5...63 HRC3. Для пластин зубчатых цепей применяют сталь 50 с термообработкой до твердости 39,5...46,5 HRC3, для призм — сталь 15 или 20 с твердостью после цементации 53...61 HRCa.

При выборе типа цепи предпочтение следует отдавать роликовым цепям, преимущественно типа ПРЛ, как самым экономичным.

Тип 1

Tun 2

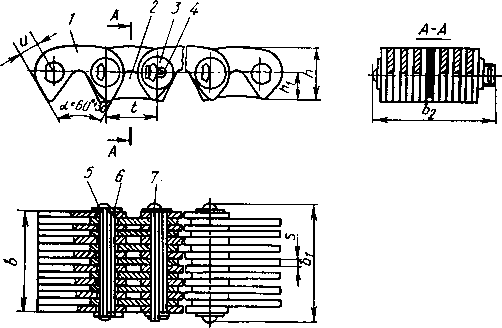

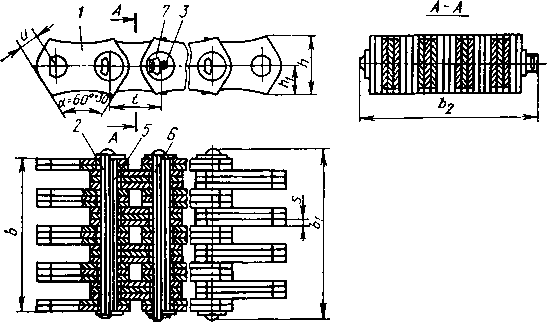

Рис. 8.4. Цепь зубчатая:

1 — рабочая пластина; 2 — направляющая пластина; 3 — шайба; •/—шплинт; 5 — удлиненная призма; 6 — внутренняя призма; 7 — соединительная призма
