циент, учитывающий способ смазывания (см. табл. 8.7); -эквивалентное время работы передачи, ч:
где U — продолжительность работы, ч; П{ — частота вращения (мин-1) при действии момента Тц.
Для выбора цепи нужно предварительно задаться ее шагом, в зависимости от которого определяется допускаемое давление в шарнирах цепи и коэффициент Kv, выбираемый из табл. 8.6. Допускаемое давление в шарнирах цепи (МПа)
510- 10У/6 / иа V/3 лл „
Ма , -з— <40МПа-(8Л°)
Шаг цепи (мм) можно выбрать по приближенной формуле:
tIvUJ J •<811)
где Т\ — вращающий момент на ведущем валу, Н-м; ip— число рядов в цепи.
Зубчатую цепь выбирают по обобщающему параметру, представляющему произведение шага t на ширину Ь [4],
bt = 250KnP/(Kvvs>),(8.12)
где Кн — см. в табл. 8.5; Kv= 1 -1,1 • 10-Зо2.
Выбранная по этой формуле цепь будет иметь срок службы 8000...10 ООО ч. Цепь выбирают по табл. 8.8, отдавая предпочтение меньшим значениям шага. Основные параметры цепи принимают по табл. 8.2.
Цепи, подвергающиеся перегрузкам при пуске или находящиеся под воздействием ударных рабочих нагрузок, проверяются на прочность по условию
Куд+Лразр/*,(8.13)
где Куд— коэффициент ударной нагрузки, который при перегрузках до 150, 200 и 300 % принимается соответственно равным 1,2; 1,7 и 2; Fpaap — разрушающая нагрузка (см. табл. 8.1, 8.2); s — запас прочности: минимальные значения запаса прочности smin=8...11 — для цепей типа ПР; smin = 5...6 — для цепей типа ПРД; 5тП = 6...7 — для цепей типа ПРЛ; 5тт = 5 — для зубчатых цепей.
Расчет элементов профиля зубьев звездочек производится по формулам табл. 8.9 и рис. 8.5. Форма и размеры ступиц звездочек определяются по конструктивным соображениям (по аналогии с шестернями и шкивами). Желательно, чтобы обод относительно ступицы звездочки был расположен симметрично, тогда при изнашивании одной стороны профиля зуба звездочки ее можно повернуть на 180°.

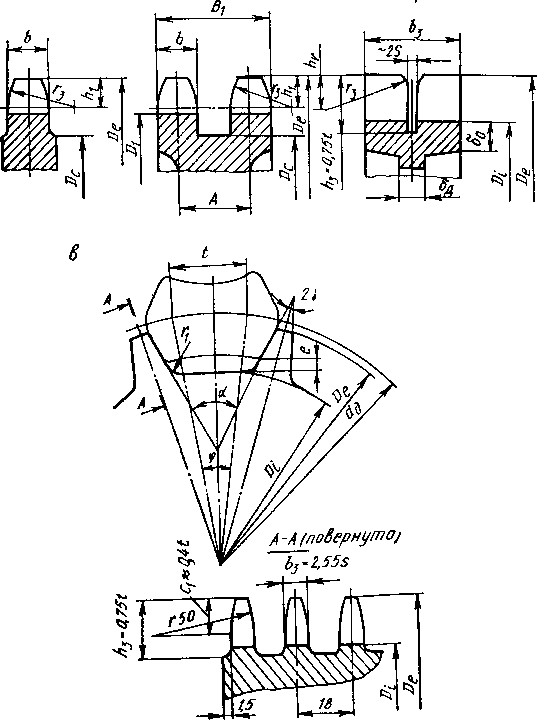

Рис. 8.5. Профили звездочек: л — для роликовых цепей; б —для зубчатых цепей типа 1; в — для зубчатых цепей типа 2
8.4. Справочный материал
Табл. 8.1. Характеристики и размеры (мм) втулочных и роликовых цепе!
(см. рис. 8.2, 8.3)
Масса 1 м | |||||
Обозначение цели | *вн | * | h | цепи, кг | |
1 | 2 | 3 | 4 | 5 | в |
ПВ-9,525-1100 | 5 | 7,6 | 18,5 | 8,8 | 0,5 |
ПВ-9,525-1200 | 6 | 9,52 | 21,2 | 9,85 | 0,65 |
2ПВ-9.525-1800 | 6 | 5,2 | 27,5 | 9,85 | 1 |
ПРЛ-15,875-2270 | 10,16 | 9,65 | 24 | 14,8 | 0,9 |
ПРЛ-19,05-2950 | 11,91 | 12,7 | 33 | 18,2 | 1.6 |
ПРЛ-25,4-5000 | 15,88 | 15,88 | 39 | 24,2 | 2.6 |
ПРЛ-31,75-7000 | 19,05 | 19,05 | 46 | 30,2 | 3,8 |
ПРЛ-38,1-10000 | 22,23 | 25,4 | 58 | 36,2 | 5,5 |
ПРЛ .44,45-13000 | 25,4 | 25,4 | 62 | 42,2 | 7.5 |
ПРЛ-50,8-16000 | 28,58 | 31,75 | 72 | 48,3 | 9.7 |
ПР-8-460 | 5 | 3 | 12 | 7,5 | 0.2 |
ПР-9,525-910 | 6,35 | 5,72 | 17 | 8,5 | 0,45 |
ПР-12,7-900-1 | 7,75 | 2,4 | 8,7 | 10 | 0,3 |
ПР-19,7-900-2 | 7,75 | 3,3 | 12 | 10 | 0,35 |
ПР-12,7-1820-1 | 8,51 | 5,4 | 19 | 11,8 | 0,65 |
ПР-12,7-1820-2 | 8,51 | 7,75 | 21 | 11,8 | 0,75 |
ПР-15,875-2270-1 | 10,16 | 6,48 | 20 | 14,8 | 0,8 |
ПР-15,875-2270-2 | 10,16 | 9,65 | 24 | 14,8 | 1 |
ПР-19,05-3180 | 11,91 | 12,7 | 33 | 18,2 | 1.9 |
ПР-25,4-5670 | 15,88 | 15,88 | 39 | 24,2 | 2,6 |
ПР-31,75-8850 | 19,05 | 19,05 | 46 | 30,2 | 3.8 |
ПР-38,1-12700 | 22,23 | 25,4 | 58 | 36,4 | 5,5 |
ПР-44,45-17240 | 25,7 | 25,4 | 62 | 42,4 | 7,5 |
ПР-50,8-22680 | 28,58 | 31,75 | 72 | 48,3 | 9.7 |
ПР-63,5-35380 | 39,68 | 38,1 | 89 | 60,4 | 16 |
2ПР-12,7-3180 | 8,51 | 7,75 | 35 | 11,8 | 1.4 |
2ПР-15,875-4540 | 10,16 | 9,65 | 41 | 14,8 | 1.9 |
2ПР-19,05-7200 | 11,91 | 12,7 | 54 | 18,2 | 3,5 |
2ПР-25.4-11340 | 15,88 | 15,88 | 68 | 24,2 | 5 |
2ПР-31,75-17700 | 19,05 | 19,05 | 82 | 30,2 | 7,3 |
2ПР-38,1-25400 | 22,23 | 25,4 | 104 | 36,2 | 11 |
2ПР-44,45-34480 | 25,4 | 25,4 | 110 | 42,4 | 14,4 |
2ПР-50,8-45360 | 28,58 | 31,75 | 130 | 48,3 | 19,1 |
ЗПР-12,7-4540 | 8,51 | 7,75 | 50 | 11,8 | 2 |
ЗПР-15,875-6810 | 10,16 | 9,65 | 57 | 14,8 | 2.8 |
ЗПР-19,05-10800 | 11,91 | 12,7 | 86 | 18,2 | 5,8 |
ЗПР-25,4-17010 | 15,88 | 15,88 | 98 | 24,2 | 7,5 |
ЗПР-31,75-26550 | 19,05 | 19,05 | 120 | 30,2 | 11 |
ЗПР-38,1-38100 | 22,23 | 25,4 | 150 | 36,2 | 16,5 |
ЗПР-44,45-51720 | 25,4 | 25,4 | 160 | 42,4 | 21,7 |
ЗПР-50,8-68040 | 28,58 | 31,75 | 190 | 48,3 | 28,3 |
4ПР-19.05-15200 | 11,91 | 12,7 | 105 | 18,2 | 7.5 |
ПРД-31,75-2270 | 10,16 | 9,65 | 24 | 14,8 | 0,6 |
ПРД-38,1-2950 | 11,91 | 12,7 | 31 | 18,2 | |
ПРД-38-3000 | 15,88 | 22 | 42 | 21,3 | 1.87 |
ПРД-38-4000 | 15,88 | 22 | 47 | 21,3 | 2.1 |
ПРД-50,8-5000 | 15,88 | 15,88 | 39 | 24,2 | 1.9 |
ПРД-63,5-7000 | 19,05 | 19,05 | 46 | 30,2 | 2.6 |
ПРД-76,2-10000 | 22,23 | 25,4 | 57 | 36,2 | 3,8 |
