страница - 55

9.13. Конструкции зубчатых колес

Зубчатые колеса изготовляют ковкой, штамповкой, литьем и с помощью сварки. Цилиндрические кованые колеса малых размеров (da200 мм) выполняют сплошными без диска (рис. 9.14, а);

о

777.

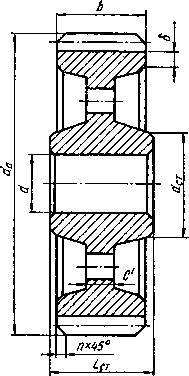

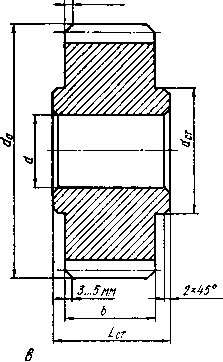

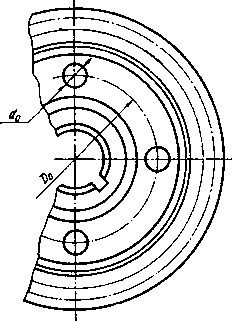

Рис. 9.14. Зубчатые колеса цилиндрические: а — кованые, da <200 мм; б — кованые, rffl< 500 мм; в — штампованные, da500 мм; d —-диаметр вала; dCT-l,6d; LCT > Ь при соблюдении условия LCT «(l,2...1,5)rf; С=0,3, С-— (0,2...0,3)6; в-(2,5...4)тл, но не менее 8 мм; /1*0,5/; Д> и d0 — определяются конструктивно.

Отверстий диаметром d0 при малых dQ не делают


ftb

n*459

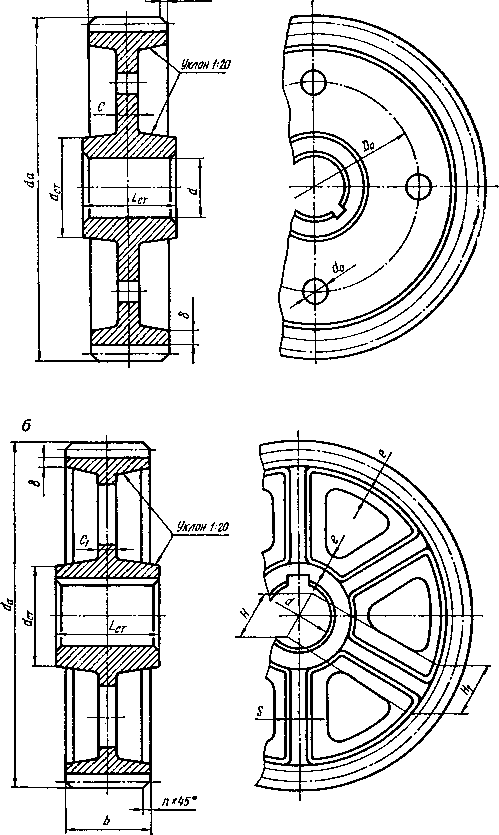

Рис. 9.15. Зубчатые колеса цилиндрические:

а —литые с диском при da<500 мм; б —литые со спицами при rfa=400...l000 мм; rf — диаметр вала; dCT «l,6d для стального литья и rfCT=»l,8rf для чугунного литья; LCT при соблюдении условия LCT — (l,2...1,5)d; С=0,26, но не менее 10 мм; б=(2,5...4)тЛ, но не менее 8 мм; л—0,5 tnn; D0 и d0 определяются конструктивно; //=0.8rf; //i=0,8tf; Ci*=0,2//, но не менее 10 мм; S=0,15tf, ио не менее 10 мм; е = 0,8д

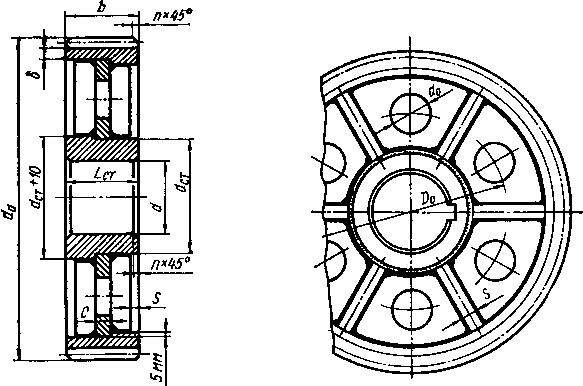

Рис. 9.16. Зубчатое колесо цилиндрическое сварное:

— диаметр вала; dCT = l,6d; LCJb при соблюдении условия LCT = (l,2...1,5)tf; С = 0,15&# не менее 8 мм; S=0,8C; 6=2,5mn, но не менее 8 мм; D0 и d0 определяются конструктивно; п=0,5тл

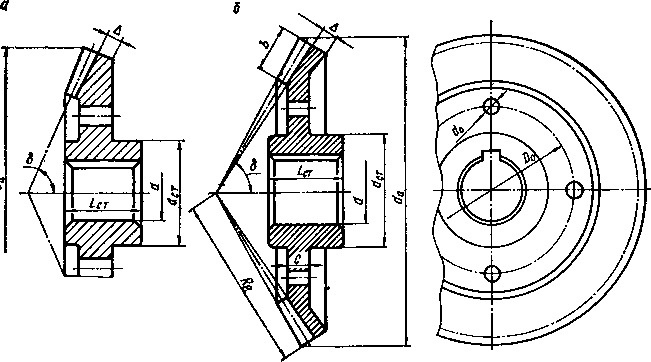

Рис. 9.17. Зубчатые колеса конические при da<500 мм: кованые; б — штампованные; d — диаметр вала; dCT=»l,6d; LCT —(1,2...1,5)4; С~ •«(0,2...0,3)fc; Д=(2,5...4)т, но не менее 10 мм; D0 и dQ определяются конструктивно
