страница - 56

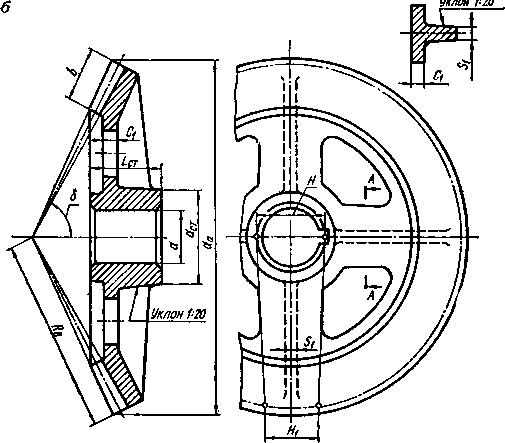

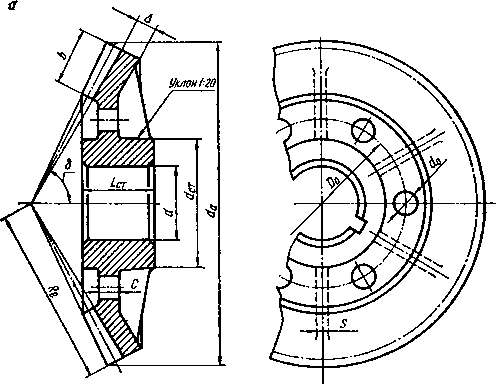

Рис. 9.18. Зубчатые колеса конические литые:

а —* с диском при rfa>300 мм; б — со спицами при rfa>400 мм; rf —диаметр вала; d*"

— l.6rf для стального литья, rfCT =l,8rf для чугунного литья; LCT = (l,2...1,5)rf; А== (l,2...4)m;

С—(0,2...0,3)&, но не менее 10 мм; S=0.8C; D0 и rf0 определяются конструктивно; tf»0,8rf;

Я!=0,8Я; Ci=0,2tf, но не менее 10 мм; Sl = 0,8Ci


шестерни малых диаметров иногда выполняют вместе с валом и называют такую деталь вал-шестерня (см. рис. 9.6); кованые колеса больших размеров (с?а500 мм), как и штампованные, выполняют с дисками (рис. 9.14, б, в). С диском выполняют и литые зубчатые колеса, диаметр которых do500 мм (рис. 9.15, а). Зубчатые колеса больших диаметров (da = 400... 1000 мм) изготовляют литыми со спицами (рис. 9.15, б). В индивидуальном производстве вместо литых применяют сварные колеса (рис. 9.16), зубчатый обод которых выполняют из стали нужной марки, а диски, ребра и ступицу — из СтЗ.

Конические кованые и штампованные колеса при daS00 мм изображены на рис. 9.17. Литые конические колеса выполняют либо с диском при da>300 мм (рис. 9.18, а), либо со спицами при da> >400 мм (рис. 9.18, б). Сварные конические колеса (рис. 9.19) применяют вместо литых при единичном производстве.

Диаметр вала d (мм) (см. рис. 9.14...9.19) находят при конструировании или, если он нужен для дальнейших вычислений, определяют по формуле

<*Х0,6...0,95)Л/3,(9.46)

где Т — передаваемый момент на валу, Н«мм.

Коэффициент в формуле (9.46) можно принимать: при частоте вращения вала я (мин-1) до 100; 1000; 3000 соответственно 0,6; 0,8; 0,95.

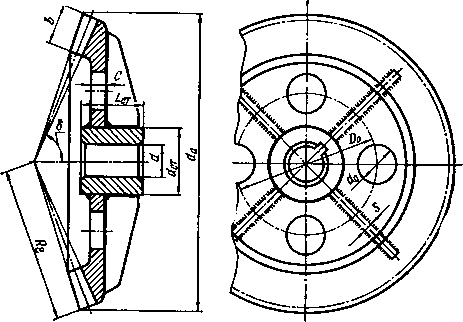

Рис. 9.19. Зубчатое колесо коническое сварное:

й — диаметр вала; dCT = l,6d; LCT = (l,2...1,5)d; C=0,15ft, но не менее 8 мм; S=0,8C; другие

обозначения см. рис. 9.16

9.14. Справочный материал

Табл. 9.1. Колеса зубчатые. Значения модулей (по СТ СЭВ 310—76), мм

0,25 0,7 (1,75) 3(5,5) 10(18)32

(0,28)

0,30,8 2(3,5) 6(11)20(36)


(0,35) (0,9)

0,4 (0,45)

1

(1,125)

(2,25)

4

(7)

12

0,5 (0,55)

1,25 (1.375)

2,5

(4,5)

8

(14)

0,6

1,5

(2,75)

5

(9)

16

(22)40

25(45)

(28)50

(55)

Примечания: 1. Для цилиндрических колес допускается применение модулей 3,75; 4,25 и 6,5 мм в тракторной промышленности; в автомобильной промышленности — модулей, отличающихся от стандартных.

2.Настоящий стандарт распространяется на эвольвентные цилиндрические зубчатые колеса, конические колеса с прямыми зубьями, для которых приведены значения внешних окружных делительных модулей.

3.Для конических зубчатых колес допускается: а) определять модуль на среднем конусном расстоянии; б) обоснованное применение модулей, отличающихся от указанных в таблице.

4.Значения модулей, не заключенные в скобки, предпочтительны.

Табл. 9.2. Передачи зубчатые цилиндрические. Основные параметры

(ГОСТ 2185—66)

1.Настоящий стандарт распространяется на цилиндрические передачи внешнего зацепления для редукторов и ускорителей, в том числе и комбинированных (коническо-цилиндрических, цилиндрочервячных и др.), выполняемых в виде самостоятельных агрегатов.

Стандарт не распространяется на передачи редукторов специального назначения и специальной конструкции (авиационные, судовые, планетарные и т. п.). Для встроенных передач стандарт является рекомендуемым.

2.Межосевые расстояния d (мм) должны соответствовать:

1-й ряд 40 5063 80 100125 — 160 —200

2-й ряд — —— — —— 140 — 180—

1-й ряд — 250— 315 —400 — 500630 —

2-й ряд 225 —280 — 355— 450 — 560 — 710

1-й ряд 800 — 1000 — 1250 — 1600 — 2000 — 2500 — — 2-й ряд — 900 — 1120 — 1400 — 1800 — 2240 — — —

Примечание. 1-й ряд следует предпочитать 2-му.

3. Номинальные передаточные числа и должны соответствовать!

1-й ряд 1 — 1,25 — 1,6 — 2 — 2,5 — 3,15 — 2-й ряд — 1,12 — 1,4 — 1,8 — 2,24 — 2,8 — 3,55

1-й ряд 4 — 5 — 6,3 — 8 — 2-й ряд — 4,5 — 5,6 — 7,1 — 9

10 — 12,5 — 11,2 —

Примечания: 1. 1-й ряд следует предпочитать 2-му.

2.В редукторах, которые должны быть кинематически согласованы между собой, допускается выбирать передаточные числа из ряда /?40 по ГОСТ 8032—56.

3.Фактические значения передаточных чисел Ыф не должны отличаться от номинальных более чем на 2,5 % при и<4,5 и на 4 % при «>4Д
