страница - 5

биссекторном сечении, мм3: UPc=2-0,7/<(/i2/6; Ас — площадь швов в биссекторном сечении, мм2: Ac = 2-0,7Kh.

Случай 5. Расчет угловых швов, нагруженных в плоскости стыка свариваемых деталей (рис. 2.10).

Приведем расчет по способу расчленения соединения на составляющие Расчеты по способу полярного момента инерции и по способу осевого момента см. в [12]. Принимают, что изгибающий мо-

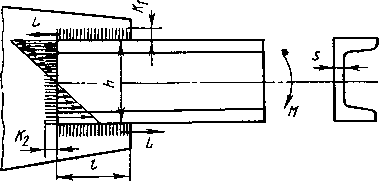

Рис. 2.10. Соединение из нескольких швов, работающее на изгиб

мент М уравновешивается парой сил L(h+K\) в горизонтальных швах и моментом защемления вертикального шва:

М=т • 0,7/С,/ (h+Ki) +т • 0,7/C2/i2/6.(2.2)

Тогда условие прочности

Т 0JKxl (/i + /C,) + 0,7K2/i7<5 MTcPJ* Случай 6. Расчет швов точечного соединения (рис. 2.11).

С

у.

Рис. 2.11. К расчету сварных точечных элементов

Сила в наиболее нагруженной точке от момента М (считают, что она направлена перпендикулярно к гтах):

мм

где Г{ — расстояние 6т центра тяжести соединения до центров сварных точек; гтйх — расстояние от центра тяжести соединения до центра наиболее удаленной точки; i -~ число сварных точек.


Сила в каждой сварной точке от силы Т7:

Qf « FIL

Равнодействующую Qmax в наиболее нагруженной точке можно найти по теореме косинусов:

<L.X = V (QiLxf + («f)2 - 2Qfm,xQT cos о

Lmax

«-»«» W /\лп »

Тогда условие прочности:

где d — диаметр сварных точек.

2.3. Условное изображение сварных швов

на чертежах

Вид сварного шва и его конструктивные особенности показывают на чертежах с помощью вспомогательных знаков и условных обозначений, установленных ГОСТ 2.312—72. На рис. 2.12 приведены некоторые из вспомогательных знаков и показаны места их расположения в условных записях.

*-6 -г

Z.Рис. 2.12. Вспомогательные знаки для

обозначения сварных швов на чертежах:

оа — шов выполнить при монтаже изделия;

оZ—б — шов прерывистый или точечный с шах-

-— матным расположением; в — шов по замкнутой линии; г — шов по незамкнутой линии

?

/

/- /

Г0СТ52ЬЬ-в0 С17

ГОСГ52бЬ-80УЬЫ А s ~\ГОСТ5264 -80 r/L6Z2

ГОСТ5264-60 H2h10Z2

г

Рис. 2.13. Примеры условного обозначения сварных швов при ручной дуговой

сварке по ГОСТ 5264—80:

о — стыковой по замкнутой линии со скосами кромок односторонний; б —угловой по замкнутой линии без скоса кромок односторонний с катетом шва 8 мм; в — тавровый без скоса кромок односторонний с катетом шва 6 мм, выполненный по незамкнутой линии; г — нахлесточный без скоса кромок двусторонний с катетом шва 10 мм, выполненный по незамкнутой линии


Сварной шов независимо от способа сварки изображают на чертежах: видимый — сплошной основной линией, невидимый — штриховой. От изображения шва проводят линию-выноску, заканчивающуюся односторонней стрелкой. На рис. 2.13 приведены примеры условных обозначений сварных швов, нанесенные на линиях-выносках. На этом рисунке показаны условные изображения швов при ручной дуговой сварке по ГОСТ 5264—80. В случае выполнения швов других видов номер ГОСТа следует проставлять в соответствии с данными табл. 2.1. В условных обозначениях пропущены некоторые данные, которые стандарт разрешает не указывать.

На изображении сварного шва различают лицевую и оборотную стороны. За лицевую принимают ту сторону, с которой производится сварка. У двустороннего шва с симметричной подготовкой кромок за лицевую сторону принимают любую; при несимметричной — с которой производят сварку основного шва.

Условное обозначение лицевого шва наносят над полкой линии-выноски; обозначение оборотного шва—под ней. На рис. 2.13, а, б и г даны условные обозначения для швов с лицевых сторон, на рис. 2.13, в — условное изображение для шва с оборотной стороны.

2.4. Паяные соединения

Соединение деталей при пайке осуществляется за счет сил молекулярного взаимодействия между расплавленным присадочным материалом, называемым припоем, и материалом самих деталей. Материал соединяемых деталей при пайке не расплавляется.

С помощью пайки соединяют стали, цветные металлы и их сплавы, керамику, стекло, стекло с другими материалами и др.

F

В

г

1

Рис. 2.14. Паяные соединения: стыковое; б — нахлесточное; в — телескопическое

При пайке применяют главным образом стыковые и нахлесточные соединения, а также соединения труб. Некоторые виды паяных соединений показаны на рис. 2.14. Для проникновения припоя между соединяемыми деталями следует оставлять зазоры от нескольких сотых до десятых долей миллиметра.

Место соединения деталей в разрезах и на видах изображают при пайке линией в 2 раза толще сплошной основной линии. Для обозначения пайки на чертежах применяют условный знак в виде дуги, который помещают на линии-выноске. Толщина линии это-
