страница - 63

относительные скорости меньше, большую нагрузочную способность и надежность, так как центральные колеса 1 и 3 входят в зацепление с несколькими сателлитами, меньшие габариты, так как солнечное колесо /, сателлиты 2 и водило 4 помещаются внутри корончатого колеса 3.

Если заданное передаточное отношение больше максимального для одной ступени (по схеме 1), соединяют последовательно несколько таких ступеней.

Передачи по схеме 3 позволяют получить большие передаточные отношения, но имеют низкий КПД. Блок сателлитов 2—2 не урав-

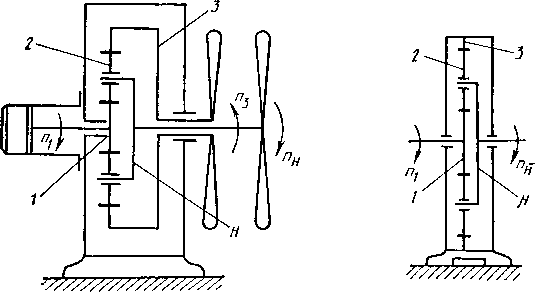

Рис. 10.3. Дифференциальный плане-Рис. 10.4. Одно-

тарный редуктор с одним ведущим иступенчатый пла-

двумя ведомыми звеньяминетарный редук-

тор:

/ — ведущее звено — солнечное колесо; 2 — сателлит; 3 —- ведомое колесо — водило Н

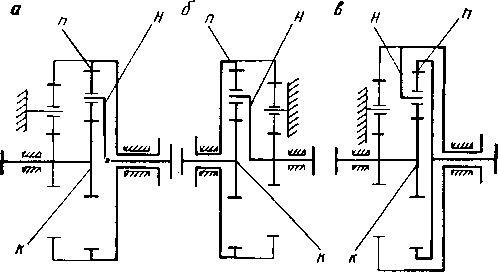

Рис. 10.5. Замкнутые дифференциальные передачи:

а — замыкающая передача соединяет центральные колеса k и п\ б — замыкающая передача соединяет центральное колесо п и водило Я* в — замыкающая передача соединяет центральное колесо к и водило //


новешен, передача однопоточная. Эту схему обычно применяют в передачах кратковременного включения при малых нагрузках.

Планетарные передачи, как видно из их кинематических схем, соосные, и потому их удобно стыковать с фланцевыми электродвигателями, получая в результате мотор-редукторы разных исполнений.

Параметры планетарных мотор-редукторов общемашиностроительного применения (схема 1) регламентированы стандартами (одноступенчатых типа МПз — ГОСТ 21355—75 и двухступенчатых МПз2—ГОСТ 21356—75). Основные параметры планетарных редукторов (схема 1) регламентированы ГОСТ 25022—81 (см. так-

Передачами, изображенными на схеме 4, заполняется разрыв в диапазоне передаточных отношений передач, приведенных на схемах 1 и 2, но по сравнению с последними они имеют меньшую нагрузочную способность, так как более чем двухпоточными их выполнить не удается. Кроме того, возникают конструктивные трудности с размещением подшипников сателлитов. Поэтому такие передачи обычно применяют в приводах систем управления и приборах.

Передачи по кинематике (схема 5) идентичны передачам, изображенным на схеме 4, но не имеют их недостатков. Могут применяться как в приводах систем управления и приборах, так и в приводах, передающих большие нагрузки. Наибольшее распространение эти передачи полумили как дифференциалы.

Передача (схема 6) по диапазону передаточных отношений соответствует передаче, показанной на схеме 3, и по структуре представляет собой две планетарные передачи, имеющие общие водило, блок сателлитов 2—2, корончатое колесо 3 и разные центральные колеса: у первой передачи — солнечное колесо /, у второй —-корончатое колесо 4. Передаточное отношение первой передачи

Эта передача многопоточная с уравновешенными сателлитами и более высоким КПД, чем передача, изображенная на схеме 3. Применяется она как в приводах систем управления, так и в силовых.

Передачи, приведенные на схемах 7 и 8, представляют собой замкнутые дифференциалы. По передаточному отношению они аналогичны двум соединенным последовательно передачам (схема 1). Основное преимущество их состоит в том, что их можно размещать внутри рабочего звена машины (например, барабана для намотки троса, колеса транспортной машины и т. п.).

же [11]).

=1 — ii3* — 1 ~Ь

второй

общее


10.2. Кинематический расчет

Общая формула для определения передаточного отношения планетарных передач, из которой вытекают все частные случаи, получена, когда планетарная передача обращена в простую остановкой водила:

№ = **"~&н ,(10.1)

где iff — передаточное отношение простой передачи (водило остановлено) с ведущим колесом k и ведомым п\ щ, о)л, о>я — угловая скорость соответственно колес k, п, водила Н. Для передачи по рис. 10.2 имеем

ю« = ©сА$ + Wdh,(10.2)

где «с, «>£> — угловая скорость соответственно двигателей С, D; iai — передаточное отношение передачи от двигателя С к водилу, когда двигатель D заторможен; ioH—передаточное отношение передачи от двигателя D к водилу Я, когда двигатель С заторможен.

Такую передачу применяют в приводах повышенной надежности. В этом случае в нормальном режиме работы оба двигателя работают одновременно и угловая скорость ведомого водила //, как видно из формулы (10.2), равна сумме скоростей, получаемых по двум независимым кинематическим цепям от двигателей С и D.

В аварийном режиме работает один из двигателей, а вышедший из строя заторможен. При этом скорость ведомого звена снижается в два раза (если icH = а вращающий момент на нем останется таким же, как при работе двух двигателей.

Передачу, изображенную на схеме рис. 10.2, можно также использовать как трех скоростную, если /ся > *Ья-

На первой скорости работает двигатель С (D — заторможен); на второй — работает двигатель D (С — заторможен); на третьей — работают одновременно оба двигателя.

Передачи по схеме (рис. 10.2) можно также применять как вариатор скоростей, устанавливая один или оба двигателя с бесступенчатым регулированием скорости, схему на рис. 10.3 — когда передача должна иметь одно ведущее звено и два ведомых, вращающихся в разные стороны.

Отношение угловых скоростей ведомых звеньев (корончатого колеса 3 и водила Н) зависит от отношения действующих на них внешних вращающих моментов.

Если а>з = —а>я,

iw = *1з = 1 - = 1 — 2z3/2i.(10.3)

Отсюда видно, что такая передача имеет значительно большее передаточное отношение, чем обычная, образованная из тех же колес.
