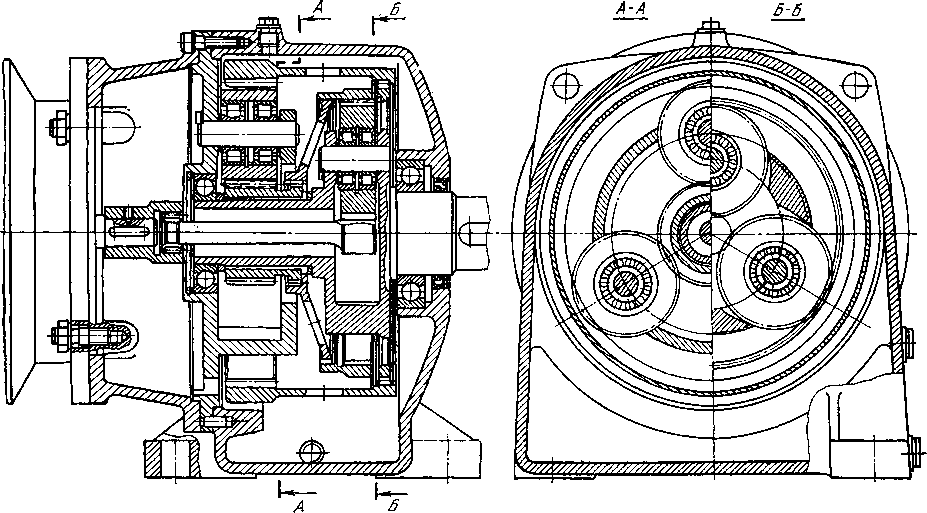

Рис, JO. 13. Мотор-редуктор, выполненный по схеме 7 табл. 10.1, с плавающими корончатыми колесами

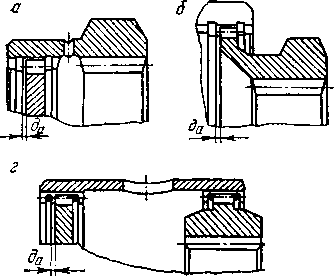

Рис. 10.14. Конструкции плавающих корончатых колес:

а, б — соединение выполнено с помощью одного зубчатого венца; в, г — то же, посредством зубчатой муфты с двумя зубчатыми венцами

Q-HJ

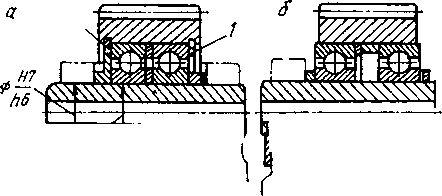

Рис. 10.15. Конструкции установки сателлитов на подшипниках качения:

а, 6— на двух радиальных шариковых подшипниках; в — на трех подшипниках (двух игольчатых и одном шариковом радиальном); г — на двух роликовых радиально-упорнык;

д — подшипники расположены в щеках водила


Рис. 10.16. Конструкция водила, выполненного как одно целое с осями сателлитов и солнечным колесом следующей ступени

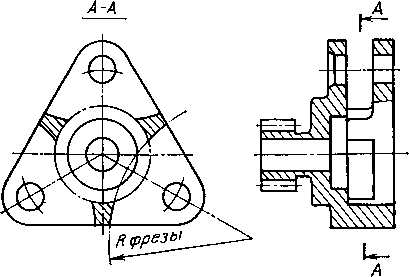

Рис. 10.17. Конструкция двухщечного водила, выполненного как одно целое с солнечным колесом следующей ступени

10.9. Смазочные системы планетарных редукторов

В планетарных редукторах применяют смазочные системы двух видов: окунанием колес в масляную ванну и циркуляционную.

В редукторах систем управления, работающих в режиме кратковременного включения, применяют пластичный смазочный материал, соответствующий условиям эксплуатации.

Смазывание окунанием применяют при v (абсолютной окружной скорости зубьев сателлитов в месте их зацепления с корончатым колесом), не превышающей 5 м/с:

v = ю#><У(2 • Ю3) < 5 м/с,(Ю.25)

где tojj?) — угловая скорость водила; d$ — диаметр корончатого колеса, мм.

Объем масляной ванны выбирают в пределах 0,3...0,5 л на 1-кВт
