форма деформации по всему периметру гибкого колеса. Этот генератор применяют для передач большого диаметра.

Дисковым генератором (рис. 11.3, г) создаются две волны деформации. В местах прилегания диска к гибкому колесу упругая кривая гибкого колеса имеет форму дуги окружности. Дисковые генераторы по сравнению с другими имеют меньший момент инерции.

В последнее время наиболее широко применяют кулачковый генератор (рис. 11.3, д), представляющий собой кулачок с надетым на него подшипником качения с гибкими кольцами (гибким подшипником). Генератор этого типа можно применять для передач любого назначения.

Передачу вращения с гибкого колеса (сателлита) на ведомый вал осуществляют обычно прикреплением гибкой оболочки к фланцу ведомого вала болтами, сваркой или с помощью шлицевого соединения.

Осуществлением зацепления гибкого колеса с жестким в нескольких зонах повышают нагрузочную способность и кинематическую точность передачи. КПД волновых передач выше аналогичных планетарных.

Передаточные отношения волновой и планетарной передач (см. рис. 11.1, 11.2) равны и определяются по формуле

ij» = $2 = -г2/(2, - г2).(11.1)

Единственным условием собираемости такой волновой передачи является условие вхождения зубьев гибкого колеса во впадины жесткого во всех зонах зацепления. Это условие проверяется по формуле

zl — z2 = knw,(П-2)

где k—коэффициент кратности (&=1, 2, 3, ...); nw — число зон зацепления (волн деформации), создаваемых генератором (обычно nw=2).

Для снижения напряжений в гибком колесе обычно принимают Из формул (11.1) и (11.2)

= —z2!(knw).(11.3)

Число зубьев гибкого колеса определяют по заданному значению ihi и выбранным k и nw:

z2 = i№knw.(11.4)

Значение z2 следует выбирать в пределах 150...600. Число зубьев жесткого колеса

zl = z2+knw.(11.5)

11.2 Основные схемы волновых передач

Основные схемы волновых передач и их параметры приведены в табл. 11.1.

Наибольшее распространение получила схема 1 (простая волно-

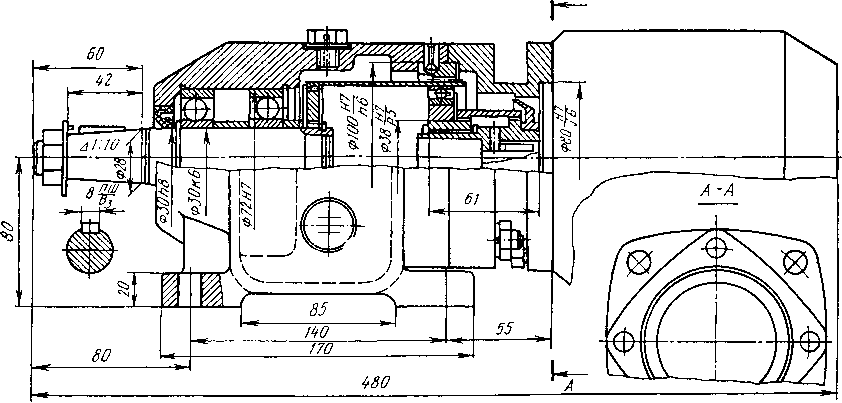

Рис. 11.4. Мотор-редукгор, выполненный по схеме 1 табл. 11.1


вая передача). Общий вид мотор-редуктора, выполненного по этой схеме, приведен на рис. 11.4.

Такая передача имеет большие нагрузочную способность, кинематическую точность и КПД по сравнению с планетарной (см. рис. 11.1). Кроме того, отпадает необходимость в механизме, передающем вращение на ведомый вал. В полости гибкого колеса можно располагать электродвигатель или вторую ступень редуктора.

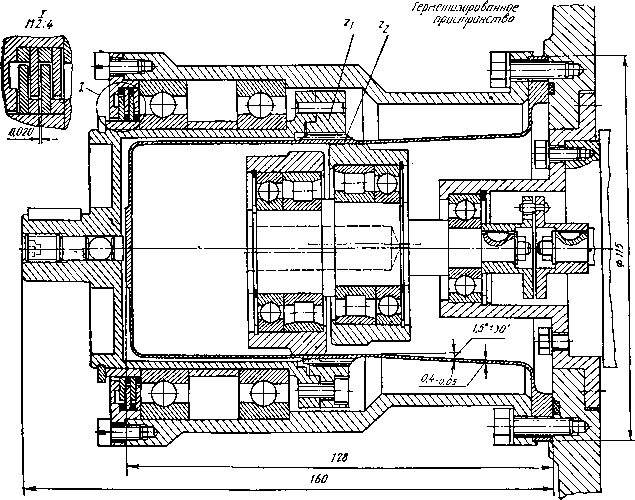

Рис. 11.5. Мотор-редуктор, выполненный по схеме 2 табл. 11.1

У передачи по схеме 2 гибкое колесо 2 неподвижное, а жесткое корончатое колесо / вращается. Эта схема по сравнению с первой менее распространена.

Волновые передачи с гибким неподвижным корончатым колесом 2, жестким вращающимся колесом 1 рационально применять для .передачи вращения в герметично замкнутое пространство. Передаточные отношения передачи определяют по формуле (11.1). Общий вид редуктора, выполненного по этой схеме, приведен на рис. 11.5.

Волновая передача с двухвенцовым коротким гибким колесом 2—2\ неподвижным жестким колесом 3 и вращающимся жестким колесом 1 приведена на схеме 3. Эта передача аналогична планетарной (схема 3 табл. 10.1). Общий вид редуктора, выполненного по этой схеме, приведен на рис. 11.6.

Передаточное отношение

ihi = ziz2>l(ziz2> — г2г3).(11.6)
