страница - 76

по условию их размещения. Оси роликов и щеки генератора должны быть достаточно жесткими в радиальном направлении.

Дисковые генераторы (рис. 11.13) применяют чаще, чем роликовые, так как они обеспечивают в нагруженной передаче заданную форму деформации гибкого колеса на большем участке, чем роликовые. Кроме того, они имеют значительно меньший момент инерции, чем кулачковые.

И—

Рис. 11.10. Конструкция короткого гибкого колеса

Рис. 11.11. Конструкция кулачкового генератора: 1 — кулачок: 2 — гибкий под-

шипник

Диаметр диска

Da=dK + 2(w0-e)f(11.30)

где dK— периметр подкладного кольца; w0 — максимальное радиальное упругое перемещение гибкого колеса (для двухволновых передач при k=\ и w = m)\ е — эксцентриситет дисков: е=(3,1... 3,7) w0 (меньшие значения для тяжелонагруженных передач и при малых передаточных отношениях, большие — для легконагружен-ных и при больших передаточных отношениях).

Подшипники дисков устанавливают непосредственно на эксцентричные шейки вала или на эксцентричные втулки, насаженные на обычный вал. Для передачи вращающего момента с вала на втулки применяют шпоночное или шлицевое соединение.

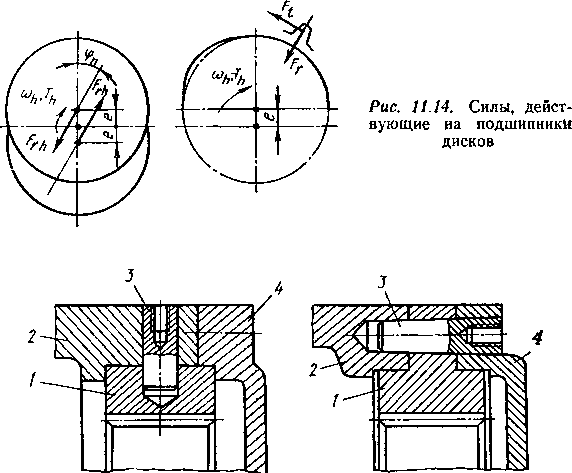

Радиальная нагрузка на подшипники одного диска (рис. 11.14)

£Г/1«0,85ВД2.(11.31)

Частота вращения диска относительно своей оси

na=-nh (2б?/£>д +1).(11.32)

Жесткие колеса. Толщина жестких колес волновой передачи должна быть такой, чтобы ее максимальная радиальная деформация под нагрузкой не превышала 0,05т. Это условие соблюдается


при толщине венца жесткого колеса над зубьями Ai0,18rfi. При клеевом соединении с корпусом /ti«0,03di.

Для снижения требований к точности выполнения осевых размеров ширину гибкого и жесткого колес делают разной. Более широким должно быть колесо с большей твердостью рабочих поверхностей зубьев.

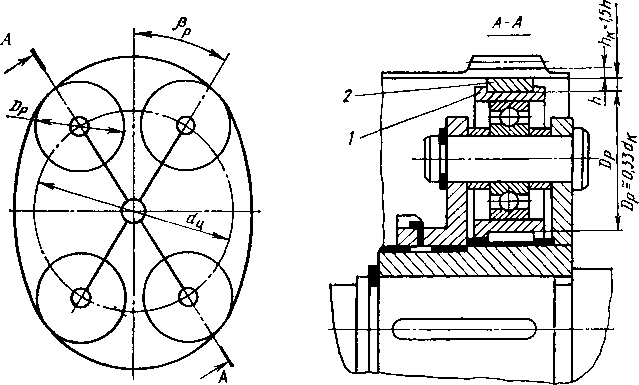

Рис. 11.12. Конструкция роликового генератора: 1 — ролик; 2 — подкладное кольцо

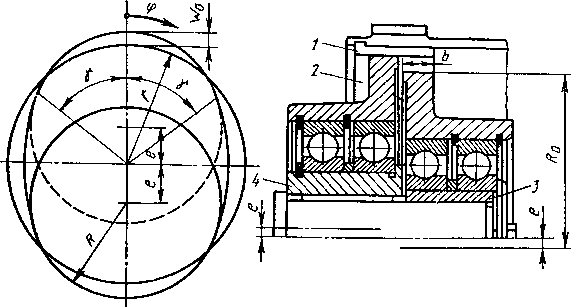

Рис. 11.13. Конструкция дискового генератора: 1 — подкладное кольцо; 2 — диск; 3, 4 — эксцентриковые втулки

Жесткие колеса обычно изготовляют из сталей 40Х, 40ХН, ЗОХГСА с термообработкой до твердости 240...290 НВ. Конструкции неподвижных жестких колес приведены на рис. 11.15.


Смазочная система. Для редукторов общего назначения применяют жидкие минеральные масла. Для удаления продуктов изнашивания рекомендуется устанавливать магнитные сливные пробки. В конструкциях с кулачковым генератором при горизонтальном расположении оси редуктора уровень масла должен доходить до центра нижнего шара гибкого подшипника генератора. При вертикальном расположении оси редуктора надо устанавливать масло-

Рас. 11.15. Конструкции жестких неподвижных колес:

/ — колесо; 2 — корпус; 3 — штифт; 4 — крышка

подающий конус. В тихоходных передачах (пи960 мин-1) можно полностью заливать редуктор маслом.

При необходимости можно применять пластичный смазочный материал, закладываемый при сборке редуктора в подшипники и зацепление или подаваемый с помощью шприца или пресс-масленками. Заменять пластичный смазочный материал рекомендуется через каждые 1000 ч работы редуктора.

11.5. Порядок расчета волновой передачи с кулачковым генератором

1.Прорабатывается техническое задание, выбирается кинематическая схема передачи.

2.Проводится кинематический расчет, предварительно определяется число зубьев гибкого колеса.

3.Определяется предварительный диаметр делительной окружности гибкого колеса.
