страница - 79

Диаметр вершин зубьев гибкого колеса [по формуле (11.19)]

de2=315+2(5,52+0,4) 1,25=329,8 мм.

Коэффициент головки зуба гибкого колеса {h} принимаем равным 0,4 при глубине захода h3 = 1,4m.

Диаметр впадин зубьев гибкого колеса по формуле (11.20) rf/2=315+2(5,52-1 -0,25) 1,25=325,67 мм.

Диаметр вершин зубьев жесткого колеса

d а, = 317,5+2 (5,63 -1) 1,25=329,075.

Диаметр впадин жесткого колеса не рассчитываем, так как он зависит от параметров долбяка.

11. КПД передачи по формуле (11.24)

m1 — 0,00137

•niv =---« 0,85.

,А2 1 + 126 • 0,00137

Принимаем ф}** = 0,00137 (среднее значение).

Глава 12. ЧЕРВЯЧНЫЕ ПЕРЕДАЧИ 12.1. Общие сведения

Для передачи движения между валами с перекрещивающимися осями применяют зубчато-винтовые или червячные передачи (рис. 12.1, а). Обычно угол перекрещивания равен 90°. Движение осуществляется по принципу винтовой пары: винтом является червяк, а колесо — это узкий сектор длинной гайки, изогнутой по окружности резьбой наружу.

В зависимости от места расположения червяка червячные передачи делят на передачи с верхним расположением червяка — червяк находится над колесом (рис. 12.1,6) и передачи с нижним расположением червяка — червяк находится под колесом (рис. 12.1, в). В передачах с вертикальным расположением вала червячного колеса червяк находится сбоку от колеса (рис. 12.1, г).

По форме червяка различают передачи цилиндрические (рис. 12.2, а) и глобоидные (рис. 12.2, б). У первых витки нарезаны на цилиндре, у вторых — на глобоиде (торе).

По форме профиля нарезки витков различают передачи с криволинейным профилем в осевом сечении (см. рис. 12.2, а) и с прямолинейным профилем (рис. 12.3). У последних в торцевом сечении витки имеют вид архимедовой спирали (архимедов червяк). Архимедовы червяки подобны винту с трапецеидальным профилем резьбы.

Червяки с криволинейным профилем витков в осевом сечении могут иметь прямолинейные очертания витков в нормальном сечении. Такие червяки получили название конволютных.

Эвольвентные червяки имеют эвольвентный профиль


а

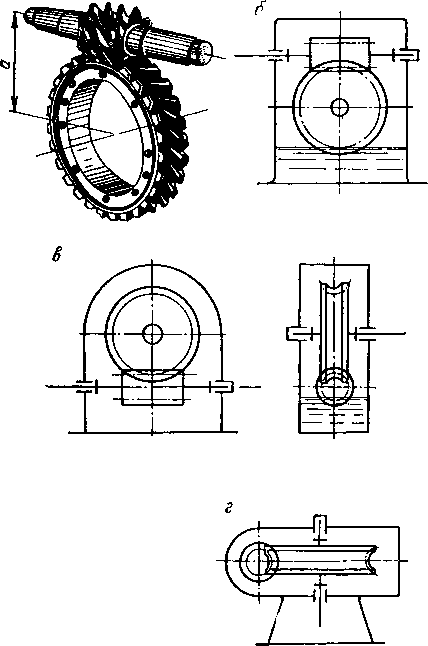

Рис. 12.1. Червячные передачи:

а — зацепление червяка с червячным колесом; б — схема червячного редуктора с верхним расположением червяка; в — то же, с нижним расположением червяка; г — то же, с боковым расположением червяка и вертикальным тихоходным

валом

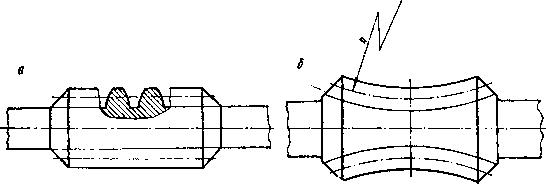

Рисщ 12.2. Червяки: а — цилиндрический; б — глобоидный


витков в нормальном сечении и трапецеидальный профиль в сечении, касательном к основному цилиндру.

Профиль червяка выбирается по технологическим соображениям. Наиболее распространены передачи с архимедовыми червяками [19], преимущественно с правым направлением нарезки витков.

С помощью червячных передач можно передавать мощности до 200 кВт (обычно до 50 кВт).

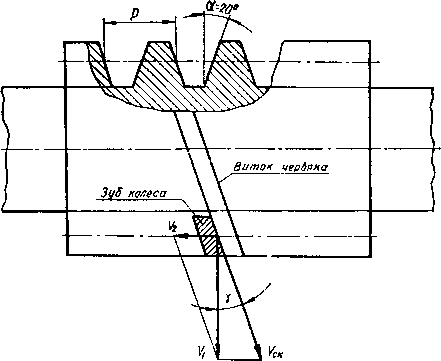

Рис. 12.3. Цилиндрический архимедов червяк

12.2 Геометрия и кинематика червячного зацепления

В некорригированной червячной передаче начальные и делительные диаметры червяка и колеса равны: dwi = di и dw2=d2 (рис. 12.4). Червяку присвоен индекс 1, червячному колесу — 2. Обозначения приняты по ГОСТ 18498—73 «Передачи червячные. Термины, определения и обозначения».

Шаг зацепления р (см. рис. 12.3), модуль т и профильный угол а=20° измеряют в осевом сечении червяка: т=р/я.

Диаметр делительного цилиндра червяка принимают кратным осевому модулю

d{ = qm,(12.1)

где q — коэффициент диаметра червяка (рекомендуется придерживаться стандартных значений q, см. табл. 12.1).

Число витков червяка Z\ в силовых передачах принимают от одного до четырех (ГОСТ 2144—76 «Передачи червячные цилиндрические. Основные параметры»), причем трехзаходные червяки можно применять только в нестандартизованных редукторах.
