страница - 80

Число зубьев червячного колеса z2 принимают 27...80. По условию неподрезания зубьев 2228.

Передаточное число червячной передачи

u=ni/n2=z2/zu

где П\—частота вращения червяка, мин-1; п2 — частота вращения червячного колеса, мин-1; zx — число витков червяка; z2 — число зубьев червячного колеса.

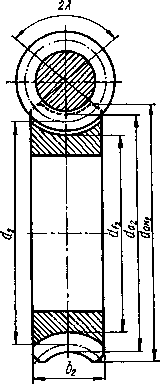

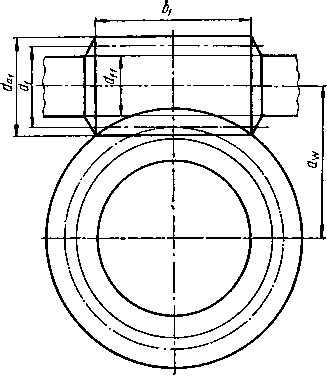

Рис. 12.4. Геометрические параметры червячной передачи

Так как zx может быть равным единице, а 22=80 (в слабонагру-женных передачах 22=120), в одной червячной паре можно получить большое передаточное число — до 80...120. Стандартные значения и см. в табл. 12.4.

При проектировании червячных передач значения Z\ и z2 можно принимать в зависимости от и по табл. 12.2. Применять червячные редукторы при ы<10 нецелесообразно.

Угол подъема линии витка у на делительном цилиндре червяка (см. рис. 12.3)

arctg у=mz\ld\ — zxlq.

Углы у при стандартных q приведены в табл. 12.3. червяка (см. рис. 12.4):

d\ — qm\

dai — di-\-2m = (q+ 2)m; dfi — d\ — 2,4m = (q — 2,4) m.)

Радиальный зазор принимается равным 0,2m,

Диаметры

(12.2)


Диаметры колеса в осевом сечении:

d2 — г<2т\

da.2 — d2-\- 2т — (z2 -f- 2) т; dn — d2 — 2,4m = (г2 — 2,4) т

Межосевое расстояние

(12.3)

в,- d* + d* = {q + *2)m.(124)

КПД червячного зацепления при ведущем червяке по аналогии с винтовой парой

TH3=tgv/tg(Y + p),(12.5)

где р—угол трения, выбираемый в зависимости от скорости скольжения по табл. 12.6.

Скорость скольжения (м/с) (см. рис. 12.3) представляет собой геометрическую разность окружных скоростей червяка vx и колеса v2:

t>CK = t>i/C0S y,

где окружные скорости (м/с) червяка и колеса

0i=jiditti/6O или v2=nd2n2/60.

Отношение окружных скоростей v2/vx —tg у.

Значительное скольжение является причиной пониженного КПД червячной передачи.

Общий коэффициент полезного действия червячной передачи

Т1=(0,95...0,97)тч.з, где множитель учитывает дополнительные потери в передаче на перемешивание и разбрызгивание масла и на трение в подшипниках.

Для предварительных расчетов, когда неизвестны у и t>CK, КПД можно принимать ориентировочно по следующей рекомендации: при 2i=1...4 значения г) соответственно 0,7...0,75; 0,75...0,82; 0,82... 0,87 и 0,87...0,9.

При проектировании стандартных червячных редукторов руководствуются ГОСТ 2144—76. В табл. 12.4 приведены межосевые расстояния aw и передаточные числа и; в табл. 12.5 — модули т в осевом сечении, коэффициенты q и числа витков zx червяков. Для нестандартных червячных передач значения т и q следует выбирать по табл. 12.1.

В приложении к ГОСТ 2144—76 помещена сводная таблица стандартных параметров aw, и, zx, т, q и коэффициентов смещения х.

12.3. Червячные передачи со смещением (корригированные)

Корригирование червячной передачи осуществляют так же, как и зубчатой — смещением инструмента при нарезании зубьев относительно заготовки на величину хт. Корригирование производится только за счет колеса, червяк коррекции не подвергается.


У червяка изменяется диаметр начальной окружности

dw\ = (q + 2x)m,

но его на чертеже не проставляют. Угол подъема линии витка

arctgy=zl/(q+2x).

Выполняют корригирование с целью вписывания передачи в заданное или стандартное межосевое расстояние, а также с целью округления дробных межосевых расстояний до чисел, оканчивающихся на 0 или 5.

Межосевое расстояние

aw= (q + z2+2x)m/2.

При заданном aw коэффициент смещения

x=aw/m— (q+z2)/2.(12.6)

Тогда диаметры корригированного червячного колеса:

da2={z2+2 + 2x)m\(12.7)

df2= (z2-2,4 + 2jt)m.(12.8)

Значение х по условию неподрезания и незаострения зубьев не должно выходить за границы ± 1.

12.4. Материалы и допускаемые напряжения

При высоких скоростях скольжения и неблагоприятных условиях смазывания материалы червяка и колеса должны обладать антифрикционными свойствами, а также повышенным сопротивлением изнашиванию и пониженной склонностью к заеданию.

Червяки изготовляют из углеродистых или легированных термо-обработанных сталей (сталь 45, 50, 12ХНЗА, 20Х, 40Х, 40ХН, 38ХМЮА и др.), червячные колеса — из бронзы, латуни или чугуна (см. табл. 12.7). Обычно червячные колеса делают составными: венец бронзовый или латунный, а центр из чугуна марок СЧ 10 или СЧ 15 (см. рис. 12.8).

Для скорости скольжения уск2 м/с применяются червячные колеса из чугуна марок СЧ 15 и СЧ 18 и др.; до vCK — 6...10 м/с — венцы червячных колес из безоловянных бронз и латуни.

Наилучшими антифрикционными свойствами обладают оловян-но-фосфорные бронзы; их применяют при больших скоростях скольжения, но они дороже безоловянных бронз.

При работе с венцом из безоловянной бронзы червяк должен иметь твердость не ниже 46 HRC3 (закалка гарантирует 46...51 HRC3, а цементация и закалка — 57...63 HRC3).

Допускаемые контактные напряжения (табл. 12.7) установлены для оловянных бронз исходя из условия сопротивления усталостному выкрашиванию и стойкости против изнашивания, для других материалов — из условия отсутствия заедания.
