страница - 89
Допускаемое значение [amax] = 5000 МПа для рабочих поверхностей винта и гайки твердостью не менее 54 HRCa и твердостью поверхностей шариков не менее 64 HRCa.
Угол контакта шариков и резьбы р определяют по графику рис. 13.12.
Допускаемая осевая статическая грузоподъемность
\Fa\cr = \p]crZmdmyU,(13.20)
где [р]Ст — допускаемая удельная статическая нагрузка, определяется по графику рис. 13.13 в зависимости от относительного зазора х-
5000ППа 6600
Ч» 0q>
итах
Рис. 13.12. График для определения угла контакта В шариков по максимальному контактному напряжению От ах И ОТНОСИТеЛЬНОМу
зазору
Винт и гайка рассчитываются на прочность в зависимости от вида нагружения.
Конструкция передач винт — гайка с трением качения. В винтовых парах с трением качения возвратные каналы могут быть как в гайке, так и в винте. В гайке возвратный канал может быть, когда она вращается и когда винт движется поступательно; в винте — когда он вращается, а гайка движется поступательно. На рис. 13.14 приведена схема конструкции винтовой пары качения с вращающимся винтом 3 и возвратным каналом 2 в гайке /, ко-
J4 tina 26 k22
18 14
г
/О в 2
О
0,008 X —
0,016 0,032
Рис. 13.13. График для определения допускаемой удельной статической нагрузки в зависимости от относительного зазора
Рис. 13.14. Схема конструкции винтовой пары с трением качения
торая движется поступательно. Упорами 5 шарики 4 направляются из рабочего участка в возвратный канал.

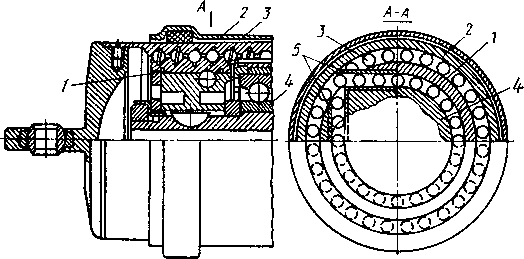

На рис. 13.15 показана конструкция передачи с возвратным каналом, расположенным в коротком вращающемся винте. Гайка 2 движется поступательно. Шарики 3 расположены между винтовыми поверхностями винта и гайки. Винт состоит из обоймы / и вкладыша 4. При вращении винта шарики, пройдя рабочий участок резьбы, расположенный в обойме /, попадают через ловитель 5 в возвратный канал, который находится во вкладыше винта 4, перекатываются по нему и снова попадают через второй ловитель в рабочий участок.
Рис. 13.15. Конструкция передачи винт — гайка с трением
качения
Длина возвратного канала (в гайке или в винте) и общее число шариков должны назначаться так, чтобы суммарный зазор между шариками составлял 0,7...1,2 диаметра шарика.
Порядок расчета передачи винт—гайка с трением качения.
1.Проработка технического задания.
2.Выбор конструктивной схемы и материала передачи.
3.По заданной осевой нарузке Fa из расчета на прочность определяют внутренний диаметр винта DBH, длинные винты, работающие на сжатие, проверяют на устойчивость.
4.Выбор диаметра шариков dm по зависимости dm— (0,08... 0,15)£>вн. Значение кш округляют до ближайшего стандартного значения.
5.Определение шага резьбы по зависимости P=dm+ (1...5)мм. Значение Р округляют до ближайшего целого числа.
6. Определяют значение Dcp по зависимости DCr}=Dbh-\~dm и округляют до ближайшего целого значения.
7.Уточняют значение /)вн—ср —
dm.
8.Находят угол подъема винтовой линии резьбы по среднему диаметру: \j) = arctg[Pf(nDcp)].
9.Кинематический и силовой расчеты передачи.
10.Предварительная конструктивная проработка передачи для возможности определения числа шариков в рабочем участке резьбы и в возвратном канале.
11.Проверка работоспособности винтовой пары качения по критериям amax[(Jmax] И Fa<[Fa]cT.
13.5. Справочный материал
Табл. 13.1. Углы трения р и коэффициенты трения скольжения f
Материалы пары | f | ||
винт | гайка | Р | |
СтальБронза оловянно-фосфорная0,15°43
СтальБронза безоловянная0,126°5Г
СтальАнтифрикционный чугун0,137°25
Табл. 13.2. Трапецеидальная однозаходная резьба. Размеры, мм
р | d; D | d2=Dt | Л» | £>,; dx | Dt | P | d; D | d2=D2 | ds | D1? dt | D* |
1 | 2 | 3 | 4 | 5 | h | 7 | 8 | 9 | 10 | 11 | 12 |
8 | 7 | 5,5 | 6 | 8,5 |
10 | 9 | 7,5 | 8 | 10,5 |
12 | 11 | 9,5 | 10 | 12,5 |
14 | 13 | 11,5 | 12 | 14,5 |
16 | 15 | 13,5 | 14 | 16,5 |
18 | 17 | 15,5 | 16 | 18,5 |
20 | 19 | 17,5 | 18 | 20,5 |
22 | 21 | 19,5 | 20 | 22,5 |
24 | 23 | 21,5 | 22 | 24,5 |
26 | 25 | 23,5 | 24 | 26,5 |
28 | 27 | 25,5 | 26 | 28,5 |
10 | 8,5 | 6,5 | 7 | 10,5 |
12 | 10,5 | 8,5 | 9 | 12,5 |
14 | 12,5 | 10,5 | 11 | 14,5 |
30 | 28,5 | 26,5 | 27 | 30,5 |
32 | 30,5 | 28,5 | 29 | 32,5 |
34 | 32,5 | 30,5 | 31 | 34,5 |
36 | 34,5 | 32,5 | 33 | 36,5 |
38 | 36,5 | 34,5 | 35 | 38,5 |
40 | 38,5 | 36,5 | 37 | 40,5 |
42 | 40,5 | 38,5 | 39 | 42,5 |
44 | 42,5 | 40,5 | 41 | 44,5 |
46 | 44,5 | 42,5 | 43 | 46,5 |
48 | 46,5 | 44,5 | 45 | 48,5 |
50 | 48,5 | 46,5 | 47 | 50,5 |
52 | 50,5 | 48,5 | 49 | 52,5 |
55 | 53,5 | 51,5 | 52 | 55,5 |
60 | 58,6 | 56,5 | 57 | 60,5 |
16 | 14 | 11,5 | 12 | 16,5 |
18 | 16 | 13,5 | 14 | 18,5 |
20 | 18 | 15,5 | 16 | 20,5 |
65 | 63 | 60,5 | 61 | 65,5 |
70 | 68 | 65,5 | 66 | 70,5 |
22 | 19,5 | 16,5 | 17 | 22,5 |
24 | 21,5 | 18,5 | 19 | 24,5 |
26 | 23,5 | 20,5 | 21 | 26,5 |
28 | 25,5 | 22,5 | 23 | 28,5 |
85 | 82,5 | 79,5 | 80 | 85,5 |
90 | 87,5 | 84,5 | 85 | 90 |
95 | 92,5 | 89,5 | 90 | 95,5 |
100 | 97,5 | 94,5 | 95 | 100,5 |
110 | 107,5 | 104,5 | 105,5 110,5 | |
30 | 27 | 23 | 24 | 31 |
32 | 29 | 25 | 26 | 33 |
34 | 31 | 27 | 28 | 35 |
36 | 33 | 29 | 30 | ЗГ |
38 | 35 | 31 | 32 | 39 |
40 | 37 | 33 | 34 | 41 |
42 | 39 | 35 | 36 | 43 |
120 | 117 | 113 | 114 | 121 |
130 | 127 | 123 | 124 | 131 |
140 | 137 | 133 | 134 | 141 |
150 | 147 | 143 | 144 | 131 |
22 | 18 | 13 | 14 | 23 |
24 | 20 | 15 | 16 | 25 |
26 | 22 | 17 | 18 | 27 |
28 | 24 | 19 | 20 | 29 |
44 | 40 | 35 | 36 | 45 |
46 | 42 | 37 | 38 | 47 |
48 | 44 | 39 | 40 | 49 |
50 | 46 | 41 | 42 | 51 |
52 | 48 | 43 | 44 | 53 |
55 | 51 | 46 | 47 | 56 |
60 | 56 | 51 | 52 | 61 |
160 | 156 | 151 | 152 | 161 |
170 | 166 | 161 | 162 | 171 |
180 | 176 | 171 | 172 | 181 |
