страница - 92

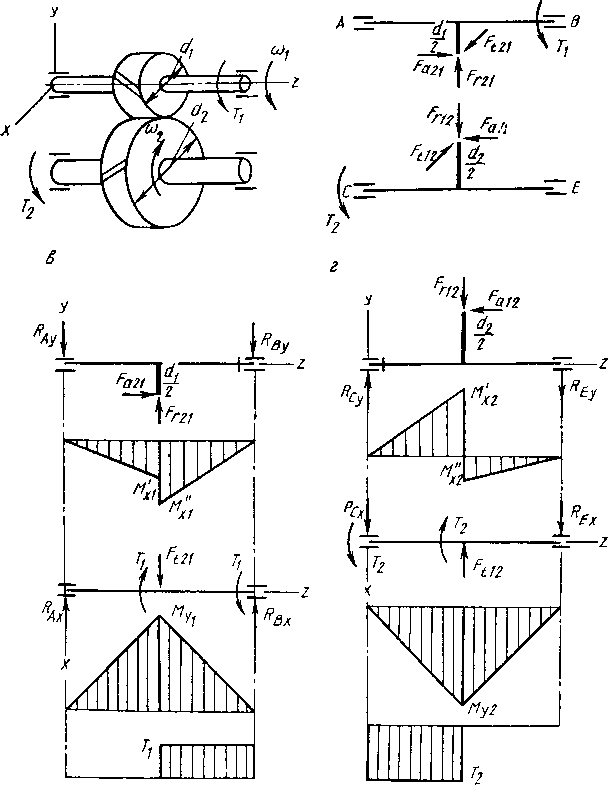

Рис. 14.2. Цилиндрическая косозубая одноступенчатая передача:

а — схема передачи; б — усилия в зацеплении; в — схемы нагружения ведущего вала в двух взаимно перпендикулярных плоскостях, эпюры изгибающих моментов в этих плоскостях и эпюра крутящих моментов; г — то же, для ведомого вала

Одну из них для удобства можно называть вертикальной — это плоскость у — 2, другую — горизонтальной — это плоскость х — у.

Окружная сила Ft направлена по касательной к начальным окружностям зубчатых колес; радиальная, или распорная, сила Fr — по радиусу к центру колеса и осевая сила Fa — параллельно оси


вала. Индексы определяют направление сил, например, Ft2\ означает, что окружная сила действует со стороны зуба второго колеса на зуб первого. Будем считать, что окружная сила, действующая от зуба шестерни на зуб колеса, Fn2=Ft2\ (см. рис. 14.2...14.5), т. е. будем пренебрегать трением. Аналогично 12=21 и Fai2=Fa2i.

а

у

В

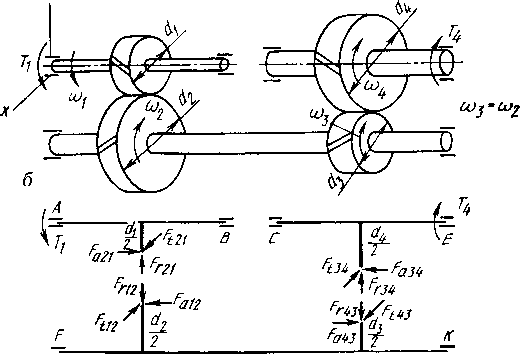

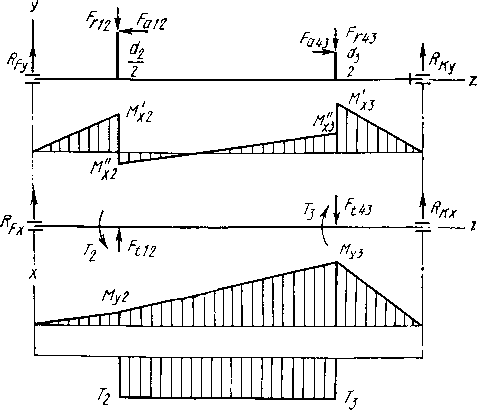

Рис. 14.3. Цилиндрическая косозубая двухступенчатая соосная передача:

а — схема передачи; б — усилия в зацеплениях; в — схемы нагружения промежуточного вала в двух взаимно перпендикулярных плоскостях, эпюры изгибающих моментов в этих

плоскостях и эпюра крутящих моментов


а

у

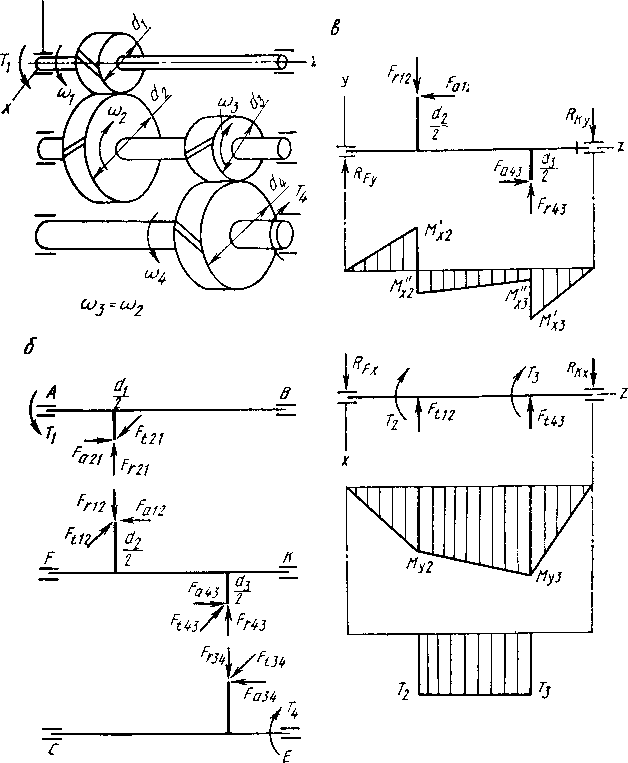

Put. 14.4. Цилиндрическая косозубая двухступенчатая развернутая передача:

а — схема передачи; б— усилия в зацеплениях; в — схемы нагружения промежуточного вала в двух взаимно перпендикулярных плоскостях, эпюры изгибающих моментов в этих

плоскостях и эпюра крутящих моментов

На схемах, где показаны силы, валы раздвинуты и зацепление показано условно «разомкнутым». Сделано это для того, чтобы векторы сил не накладывались друг на друга.

Момент движущих сил на ведущем валу по направлению совпадает с вращением вала (см. Т\ и ©t на рис. 14.2...14.12); направление момента сил сопротивлений на ведомом валу противоположно
