страница - 93

направлению вращения вала (см. Т2 и (о2 на рис. 14.2 и 14.9 и Г4 и ©4 на рис. 14.3...14.5, 14.7, 14.8, 14.10 и др.).

Цилиндрические зубчатые передачи. Для определения нагрузок на валы зубчатых передач цилиндрическими прямозубыми и косо-зубыми колесами нужно знать силы, действующие в зацеплении. Их можно определить по следующим формулам (в них р — угол наклона зубьев к образующим делительного цилиндра; для прямозубых колес р=0):

окружныеFt2l = 2Tl/du Ftl2 = 2T2/d2\

радиальные

FT2i = Fmtga/cos р, Fri2 = Fn2tg a/cos р;

а

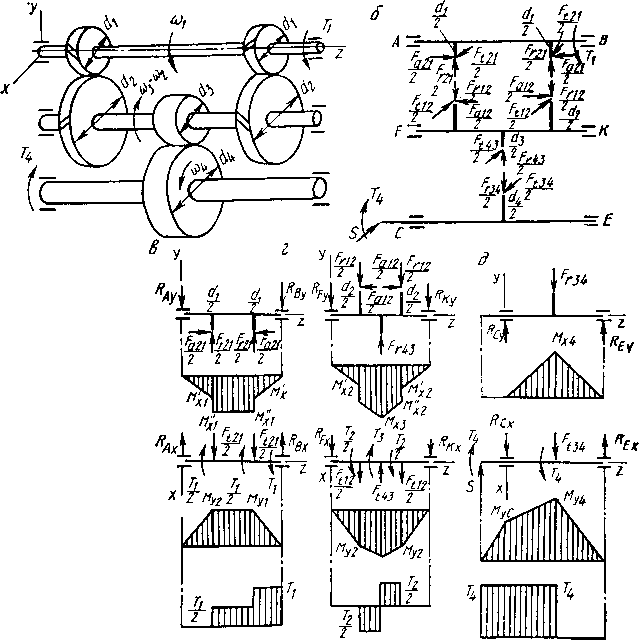

Рис. 14.5. Цилиндрическая передача с первой раздвоенной косозубой и второй

прямозубой ступенями: а — схема передачи; б — усилия в зацеплениях; в — схемы нагружения ведущего вала в двух взаимно перпендикулярных плоскостях, эпюры изгибающих моментов в этих плоскостях и эпюра крутящих моментов; г — то же, для промежуточного вала; д — то же. для

ведомого вала


а

Л \ю1 v

6

г

Fr2f

fa2f

\

cz

г x

Т

гу2

-т-гтттпт

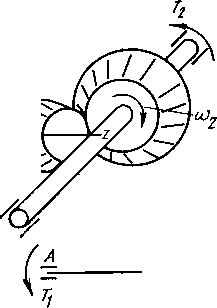

Рыс. 14.6. Коническая прямозубая одноступенчатая передача:

а — схема передачи; б — усилия в зацеплении; в — схема нагружения ведущего вала в двух взаимно перпендикулярных плоскостях, эпюры изгибающих моментов в этих плоскостях и эпюра крутящих моментов; г — то же, для ведомого вала

осевые

где Т\, Т2 — вращающие моменты на ведущем и ведомом валах (Г = Р/а>, где Р — мощность на валу; со— угловая скорость, рад/с); о)1 и ©2 — делительные диаметры шестерни и колеса (в некорриги-рованных передачах делительные и начальные диаметры равны:


di = dw\\ d2=dw2 и т. д.); а — угол зацепления в нормальном сечении: а=20°; р — угол наклона зубьев.

Как уже отмечалось, Ft2\ = Ft\2, Fr2\ = Fr\2 и Fa21 = Fai2 (во второй ступени передачи индексы 1 и 2 заменяются соответственно индексами 3 и 4).

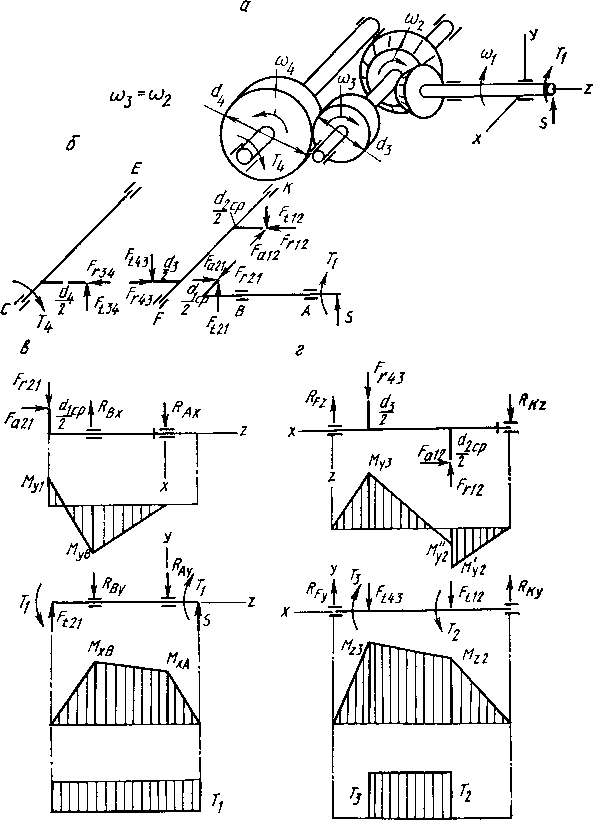

Рис. 14.7. Коническо-цилиндрическая двухступенчатая прямозубая передача:

а —- схема передачи; б—усилия в зацеплениях; в — схемы нагружения ведущего вала в двух взаимно перпендикулярных плоскостях, эпюры изгибающих моментов в этих плоскостях и эпюра крутящих моментов; г — то же, для промежуточного вала
