страница - 94

ч

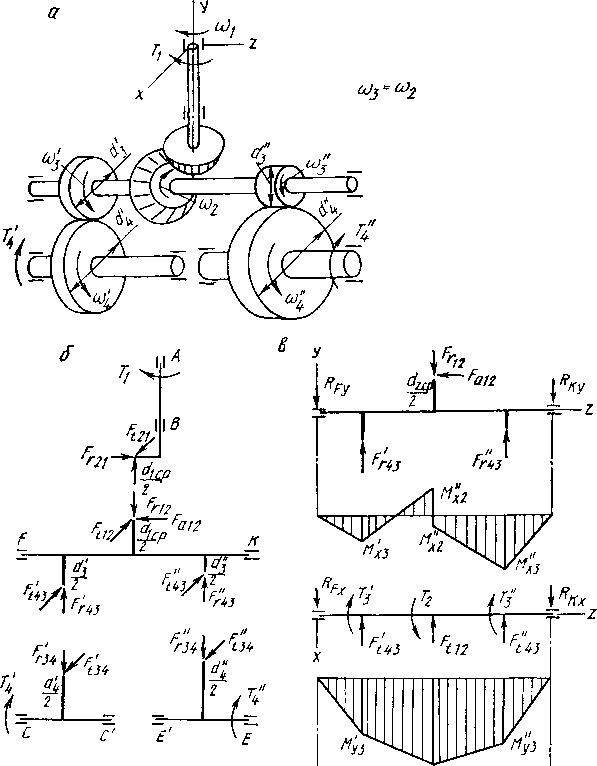

Рис. 14 8. Коническо-пилиндрическая двухступенчатая двухпоточная прямозубая

передача:

а — схема передачи; о— усилия в зацеплениях; в — схемы нагружения промежуточного вала в двух взаимно перпендикулярных плоскостях, эпюры изгибающих моментов в этих плоскостях и *пюра крутящих моментов


Для уменьшения результирующей осевой нагрузки на промежуточных валах цилиндрических передач с косозубыми колесами следует выбирать одинаковым направление зубьев колеса первой ступени и шестерни второй ступени. При таком выборе наклона зубьев осевые силы на промежуточном валу Fa\2 и Тз направлены в разные стороны (см. рис. 14.3 и 14.4).

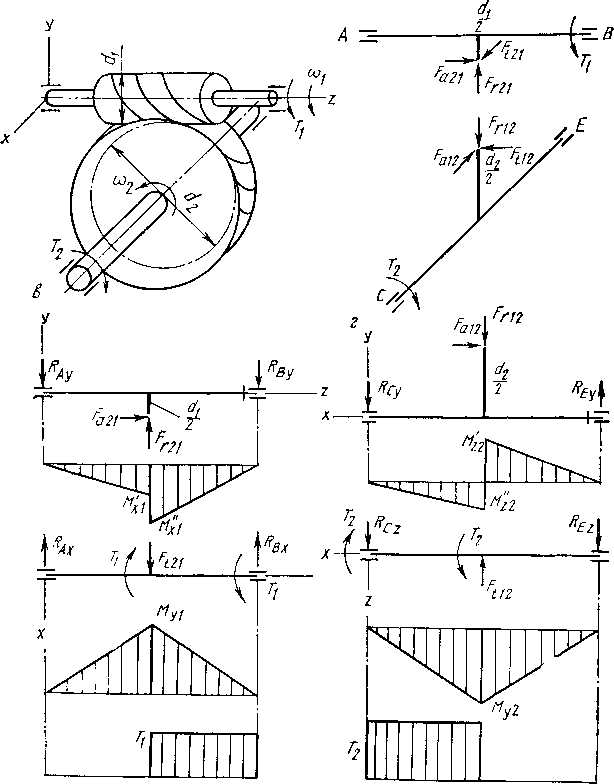

Рис. 14.9. Червячная передача:

«--схема передачи; б —усилия в зацеплениях; в —схемы нагружения ведущего вала (червяка) в двух взаимно перпендикулярных плоскостях, эпюры изгибающих моментов в этих плоскостях и эпюра крутящих моментов; г — то же, для ведомого вала

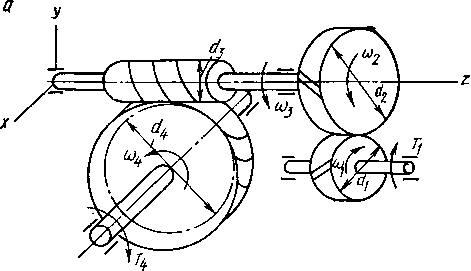

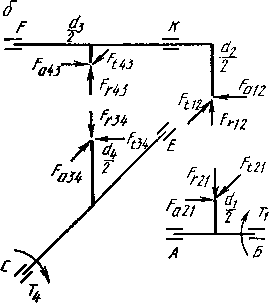

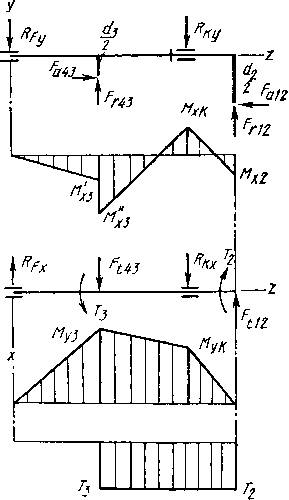

Рис. 14.10. Зубчато-червячная передача с первой цилиндрической косозубой

ступенью:

а — схема передачи; б — усилия в зацеплениях; в — схемы нагружения промежуточного вала в двух взаимно перпендикулярных плоскостях, эпюры изгибающих моментов в этих

плоскостях и эпюра крутящих моментов

В передаче с раздвоенной ступенью (см. рис. 14.5) осевые силы уравновешены. Вторая ступень прямозубая, для которой угол р = 0. На ведомый вал, кроме сил в зацеплении, действует на консоли сила 5, под действием которой вал изгибается. В ее значении может быть учтено натяжение цепной передачи, натяжение ременной передачи или неуравновешенная составляющая силы, передаваемой муфтой, и т. д. Если данных о направлении силы 5 нет, ее следует
