страница - 97

Для второго вала расстояние между опорами следует принимать таким же, как и для первого вала.

2.Цилиндрический двухступенчатый редуктор (рис. 14.16). Расстояние между опорами промежуточного вала, на котором

находятся зубчатое колесо первой ступени и шестерня второй ступени,

/«LCT, -f LCTt -j- Зх + ш,(14.2)

где lct, — длина ступицы колеса первой ступени; lct,—длина ступицы шестерни второй ступени.

Расстояния между опорами ведущего и ведомого валов принимают такими же, как и для промежуточного вала.

3.Конический одноступенчатый редуктор (рис. 14.17). Расстояния е, и (мм) для ведущего вала, а также / и w можно

принимать по табл. 14.9 (а также, если ведомое колесо закреплено на валу консольно — см. рис. 14.1) в зависимости от передаваемого момента Т.

Расстояние между опорами ведомого вала

/ « 2 (Let, 4- 2х 4- а>72),(14.3)

где Lct4 — длина ступицы колеса, которую ориентировочно можно принимать LCTt « (1,2...2,2) Ь\ Ь — длина зуба.

4.Коническо-цилиндрический двухступенчатый редуктор (рис. 14.18).

Расстояние между опорами промежуточного вала, на котором находятся конические колеса первой ступени и цилиндрическая шестерня второй ступени,

lttLCT2 + b3 + 3x+w,(14.4)

где lct2 — длина ступицы конического колеса первой ступени: lctl « « (1,2...2,2) b2\ Ь2—длина зуба конического колеса; Ьз—ширина цилиндрической шестерни второй ступени.

Расстояние между опорами ведомого вала, на котором находится цилиндрическое колесо, следует принимать таким же, как и для промежуточного вала.

Расстояния е, и и f для ведущего вала принимать по рекомендациям табл. 14.9.

5.Червячный редуктор (рис. 14.19). Расстояние между опорами червяка

/«ам2,(14.5)

где dau2— наружный диаметр червячного колеса.

Расстояние между опорами вала червячного колеса

/ « LCTl -f- 2х + ш,(14.6)

где LCTj — длина ступицы червячного колеса, которую можно принимать lct2 = b 4- (10...15) мм; b — ширина червячного колеса.

Если червячное колесо закреплено на валу консольно, то расстояние между опорами следует определять так же, как это делалось для ведущего вала конического редуктора (см. рис. 14.17).

10*291


Рис. 14.17. К определению расстояния между опорами валов конического одноступенчатого редуктора

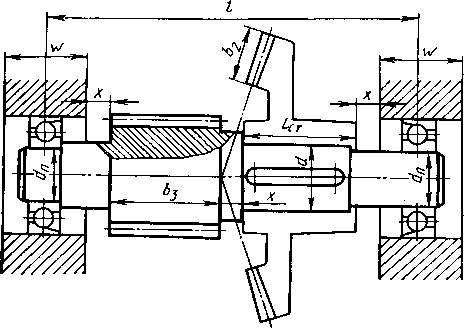

Рис. 14.18. К определению расстояния между опорами промежуточного вала коническо-цилиндрического редуктора

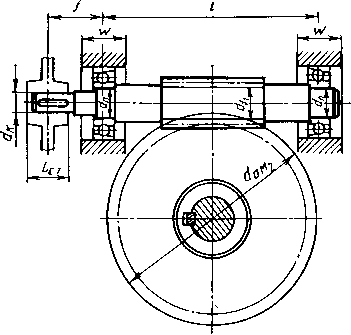

Рис. 14.19. К определению расстояния между опорами валов червячного

редуктора

14.3. Расчет валов

Материалы валов. Валы изготовляют из углеродистых и легированных сталей. При отсутствии термообработки применяют Ст5, с термообработкой — стали 40, 45, 40Х и др. Для тяжелонагружен-ных валов ответственных машин стали — 40ХН, 40ХНМА, ЗОХГТ и др. Валы из этих сталей также подвергаются термообработке.

Быстроходные валы на подшипниках скольжения для повышения износостойкости цапф изготовляют из цементованных сталей 20, 20Х, а особо быстроходные — из сталей 12ХНЗА, 18ХГТ и др.

Общие сведения. Валы рассчитывают на изгиб и кручение при действии изгибающего и вращающего моментов М и Т. Растягивающие и сжимающие силы незначительны и их влияние не учитывают.

Вначале проводят так называемый предварительный расчет, а затем — проверочный. Поэтому в расчете валов различают два этапа.

1.Предварительный проектный расчет и конструирование вала. На этом этапе устанавливают диаметр опасного сечения или диаметры нескольких характерных сечений вала и разрабатывают его конструкцию. При конструировании учитывают возможность свободного продвижения деталей вдоль вала до места их посадки и возможность осевой фиксации этих деталей на валу и осевой фиксации самого вала.

2.Уточненный проверочный расчет. Этот этап проводится после окончательной разработки конструкции вала и служит для определения коэффициента запаса прочности для опасного его сечения или для нескольких предположительно опасных сечений.

Определение диаметра выходного конца вала. Требуемый диаметр выходного конца вала dK (мм) (см. рис. 14.15, 14.17 и 14.19)
