Система зажигания о разрядным конденсатором (CDIJ
На протяжении многих лет наиболее популярным типом бесконтактной системы зажигания была система с разрядным конденсатором (Capacitor Discharge Ignition, CDI). Механический контактный прерыватель зама-
нен небольшим "индуктивным датчиком" или "импульсным генератором", установленным в непосредственной близости от ротора ма-ховичного генератора или генератора переменного тока (датчик иногда выполняется в виде элемента статора, а иногда закрепляется отдельно] - см. рис, З.В а-в,
В момент искраобразовэния небольшой магнит на роторе проходит мимо катушки, возбуждая сигнал небольшого тока, который подается к блоку CDI, указывая на потребность в искре. Более подробная информация о различных типах импульсных генераторов [индуктивных датчиков] и принципе их действия дана ниже в пераграфе "Датчики".
\~Маховичный " Г Блок CDS Г Катушка ~J ■ генератор •1I
J I / I I J
Кнопка выключения двигателя
Катушка зажигания и свеча зажигания

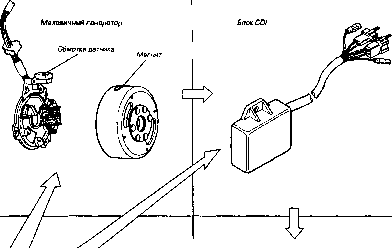

Рис. 3.8а Элементы системы зажигания с разрядным конденсатором (CDIJ питаемым от маховичнаго генератора
Данная иллюстрация демонстрирует элементы типичной системы зажигания с разрядным конденсатор наряду с принципиальной схемой этой системы.
Основной жгут проводки
7Г
0
£
Блок СО/
Свача зажиганип Свеча зажигание
Рис. З.Вб Типичная система зажигания с разрядным конденсатором (CDI) четырехцилиндрового двигателя с питанием от батараи (ганаратора переменного тока)
Данная иллюстрации: демонстрирует всевозможные детали системы зажигания. Обратить внимание на то, что одна катушке и один датчик обслуживают два свачи. Это означает, что на каждой свеча за один ребочий цикл двигателя искрообразованиа происходит дважды, такал схама искрообразовения известна под названием "резервной" или "потерянной, поскольку одна из двух искр приходится на такт выпуска.
Выключатель зажигания
€4
Предохранитапь
Батарея ;
Свечи зажигания №3
Рис. З.Вв Принципиальная схема системы зажигания с разрядным конденсатором (CDI] чатырахиилиндрового двигателя
Данная принципиальная схема относится к система, приведенной на иллюстрации 3.86.
постоянного! [питания 350v
Свеча зажигания
Рис. 3.8г Принцип действия системы с разрядным конденсатором (CDI)
От батараи на инвертор (часть блока СПЯ) поступаат питание 128. инвертор усиливает его прибпиэитепьно до 350 В постоянного тока, которые заряжают конденсатор С В момент новообразования отобмотки датчика поступаетсигнал на замыканиа электронного ключа S. При этом конденсатор С быстро резряжается чарез первичную обмотку катушки зажигания.
Принцип действия
Большинство систем CD1 содержат тиристор, конденсатор и пару диодов; также обычно присутствует дополнительная электрическая схема для управления опережением зажигания. Первый из перечисленных элементов, тиристор, выполняет функции электронного ключа [см. рис. 3.8 г-е), два главных вывода тиристора управляют движением тока почти так же, как контактный прерыватель. Для устранения механического кулачкового устройства [исполнительного механизма коммутатора) у тиристора есть третий вывод; при подаче на него небольшого тока [от индуктивного датчика, когда мимо него проходит магнит) тиристор открывается и проводит основной ток, оставаясь открытым до тех пор, пока напряжение на третьем выводе не
Инвертор (схематично)
Разрядный конденсатор
Высокавопь тноа напряженна (к свече зажигания)
Запускаюший импульс от контактного L- прерывателя или от датчика, посла формирования и фильтрации импульса
Рис. Э.Вд На принципиальной схеме представлены основные цепи блока CDI, питаемого от батареи и использующего инвертор для повышения напряжения
Подвижная обмотка датчика
Катушка зажигания

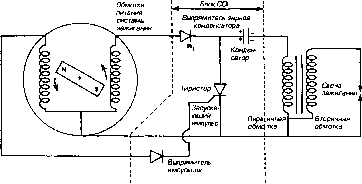

Рис. З.Ве Принципиальней схеме, демонстрирующая основные цепи блока CDI. В данном случае питание поступает от магдино, в противоположность батарейной системе с инвертором
