страница - 62
и в систему подается полная мощность до тех пор, пока напряжение снова не достигнет 14 вольт.

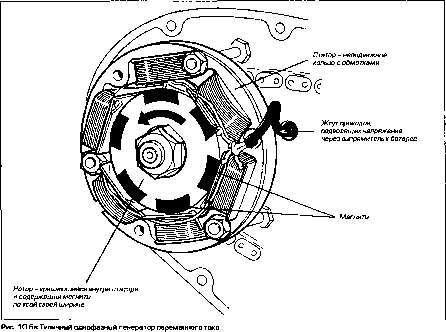

На большинстве японских машин, оснащенных однофазными генераторами переменного тока, применялся электронный регулятор. Он представляет собой герметичный электронный прибор, управляемый.полупроводниковым стабилитроном в сочетании стиристором (или парой поочередно включающихся тиристоров) и интегральной микросхемой, контролирующей переменное напряжение (см. рис. 10.76. стр. 10,8). Эти устройства отличаются от обычного устройства с полупроводниковым стабилитроном чувствительностью к напряжению батареи. Приниип работы таких устройств различается в зависимости от изготовителя. Регулятор обычно выполняется в едином блоке с выпрямителем.
8 Генератор переменного тока - трехфазного типа
В итоге развития мотоциклетных генераторов переменного тока назрел переход от генераторов однофазного типа на генераторы
трехфаэноготипа. В значительной степени это было вызвано установкой на большинстве мотоциклов средней и большой кубатуры электростартеров в качестве стандартного оборудования. При включении стартера расходуется огромное количество энергии -несколько сотен ватт, что гораздо больше энергии, расходуемой лампойфары. Несмотря на то, что режим такогопотребления мощности кратковременный, необходимо, чтобы батарея была за короткий промежуток времени полностью заряжена.
Выходное напряжение, вырабатываемое однофазным генератором переменноготока. имеет синусоидальный вид. почти также как и в случае маховичного генератора. За счет другой схемы включения обмоток статора, по трехфазному принципу, можно получить выходное напряжение в виде трех накладывающихся волн или фаз (см. рис. 10.8а, стр. 10.9]. Они разделены интервалами в 120 градусов, при этом выходное напряжение получается более сглаженным и равномерным. Равномерность и физические соображения обеспечивают гораздо более высокую мощность, которую можно получить от агрегата данного размера. Трехфазный генератор переменного тока с
постоянными магнитами очень похож на сверхмощный маховичный генератор [см. рис. 10.86, стр. 10.9). Статор представляет собой кольцо, на котором радиально по периферии расположены обмотки генератора. Ротор с магнитными полюсами, залитыми в корпус из алюминиевого сплава, вращается снаружи обмоток. В других трехфазных генераторахпеременного тока вместо уже описанных постоянных магнитов используется электромагниты [см. рис. 10.8в, стр. 10.9). Ротор состоит из центрального сердечника, на котором намотана единственная обмотка возбуждения. Снаружи нее расположена пара клювообразных полюсных неконечников.вкоторыхневодитсяпаременное электромагнитное поле. Обычно вначале питание обмотки возбуждения роторе осуществляется от батареи до тех пор. пока не произойдет достаточного для самовозбуждения генератора повышения выходной мощности. Однаковнекоторыхслучаяхостаточного намагничивания полюсных наконечников достаточно для начала процесса. Некоторые трехфазные генераторы переменного тока были заимствованы из автомобильной промышленности - в них применяется фазный ротор, а также встроенный регулятор и
Максимальное значение
Среднее значение (постоянного тока) равняется 37% от максимального значения
Однопопупериодное выпрямление тока

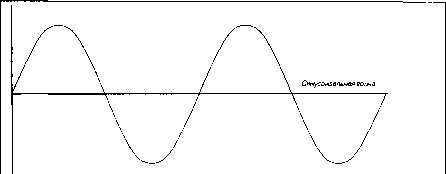

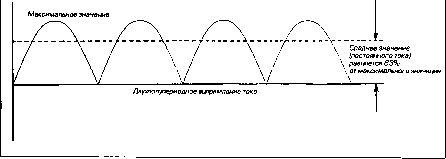

Рис. 10.66 Сравнение однополупериодного и двухлолупериодного выпрямления тока
Рис. 10.6 в Принцип действия двухпопупериодного выпрямителя

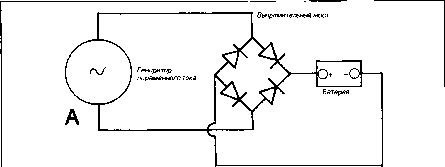

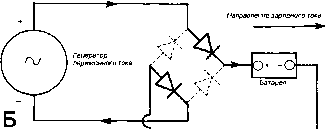

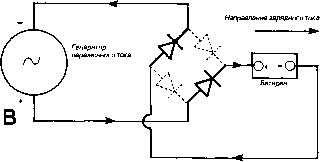

Электрическая цепь сдвухполупериодным выпрямителем (А). Обратите внимание не то, как снечепе одна пара диодов (Б), а затем другая пара диодов (В) пропускает ток так, чтобы направление тока оставалось одинаковым.
