2. ДВИГАТЕЛЬ
22.Мой мотоцикл прошел уже более 6 тыс. км. Но если сравнивать его с машинами моих товарищей, полной мощности не выдает. В чем может быть причина?
Если обкатка мотоцикла была произведена правильно (по крайней мере в соответствии с инструкцией) и замет ных дефектов двигатель не имеет, проверку делайте так. Выверните свечу и внимательно осмотрите. Если она черная и на ней много нагара: на электродах и изоляторе теплового конуса, значит, в цилиндр поступает слишком много топлива. Можно предположить, что такой же нагар отложился и на поверхности камеры сгорания, и на днище поршня, н в выпускных каналах. Снимите головку, удалите нагар. Аккуратно, стараясь не повредить прокладку, снимите цилиндр и по отпечатку на прокладке проверьте, совпадают ли контуры перепускных каналов картера и цилиндра, не перекрывает ли их, хотя бы частично, прокладка. При необходимости подгоните прокладку и каналы.
Проверьте и постарайтесь установить по возможности одинаковые зазоры между контактами прерывателя и опережения зажигания в разных цилиндрах (если мотоцикл двухцилиндровый).
Особое внимание обратите на чистоту акустических фильтров глушителей. Чаще всего именно их закупорка является причиной недобора мощности. Устанавливая их на место, не перетягивайте гайки крепления. На работающем двигателе отсоедините патрубок воздушного фильтра и проследите за поведением двигателя: если он стал работать заметно лучше, значит, закупорен воздушный фильтр, двигателю просто не хватает воздуха. Если воздухоочиститель контактно-масляный, не превышайте уровень масла в ванне.
Проверьте легкость вращения колес и работу тормозов, натяжение задней цепи. И только после всех этих контрольных операций, если они не дали ответа на ваш вопрос, можно обратиться к карбюратору. Отрегулируйте уровень топлива в поплавковой камере в соответствии с инструкцией и на прогретом двигателе отрегулируйте карбюратор для работы на холостом ходу. Если двигатель двухцилиндровый, добейтесь равномерной работы цилиндров: на каждом из них в отдельности мотоцикл должен трогаться и развивать примерно одинаковую скорость. Вину или невиновность карбюратора можно определить и по-иному, взяв заведомо исправный карбюратор с другого мотоцикла.
23.На мотоцикле нет приборов, показывающих степень нагрева двигателя. Как определить, не перегрет ли он?
С достаточной для практики точностью это можно сделать и без прибора, рукой. Если рука, приложенная к картеру у основания цилиндра, ощущает тепло—двигатель нагрет достаточно, чтобы можно было ехать. Если руке горячо, но она «терпит»—двигатель нагрет нормально, за него можно не опасаться, даже если вода, попавшая на ребра цилиндра, «шипит». Если же рука на картере «не терпит», если вода «шипит» на картере— двигатель перегрет, можно опасаться неприятных последствий и потому без крайней надобности продолжать движение не рекомендуется, лучше дать двигателю остыть. Наконец, в том случае, когда двигатель заметно теряет мощность и тепло от него ощущается на расстоянии,—двигатель перегрет чрезвычайно, движение нужно прекратить немедленно. И возобновлять его только после остывания двигателя.
24.Что такое детонация и калильное зажигание?
Прежде давайте представим, что происходит в камере сгорания. Искра, проскочившая между электродами свечи зажигания, поджигает только малую часть смеси, непосредственно окружающую электроды. От этого очага горение распространяется по всем направлениям, и давление в надпоршневом пространстве начинает повышаться. При нормальном горении скорость распространения пламени составляет около 20...40 м/с. Но при некоторых условиях (неверном выборе сорта топлива, плохом охлаждении, неправильной установке зажигания) скорость распространения фронта пламени резко и многократно увеличивается, достигая 2000...2500 м/с, и горение практически превращается во взрыв. Это—детонация. При ее появлении давление в цилиндре возрастает уже не постепенно, а скачком. От этого детали двигателя испытывают сильнейшие и нерасчетные перегрузки. Сильная и продолжительная детонация, случается, разрушает и поршень, и шатун, и кривошип. Иногда при работе двигатель чрезмерно перегревается, в первую очередь такие его детали, как кромки клапанов, головка поршня, электроды свечи зажигания. Но еще быстрее нагреваются частицы нагара, отложившиеся на этих деталях. Они просто раскаляются. И тогда смесь воспламеняется уже не от искры, а от этих раскаленных частиц и деталей. И воспламеняется она не тогда, когда проскакивает искра, а совершенно произвольно. Это— калильное зажигание. Естественно, при его появлении двигатель теряет мощность и перегревается. И детонация, и калильное зажигание крайне нежелательны и вредны.
25.В разговорах мотоциклистов приходилось слышать такие слова: «прихват», «клин». Что это такое?
Оба определения связаны с последствиями перегрева двигателя. Чтобы лучше понять их смысл, давайте прежде поговорим о стадии, предшествующей их появлению. При перегреве двигателя, от каких бы причин он ни происходил, повышается температура деталей цилиндро - поршневой группы и уменьшаются зазоры между трущимися поверхностями (это, видимо, понятно каждому из школьного курса физики: тепловое расширение материалов). Из зазоров между трущимися поверхностями выдавливается смазка и постепенно жидкостное трение заменяется полусухим, а по мере дальнейшего нагрева—н сухим. С увеличением нагрева (и трения!) увеличивается трение (и нагрев!). Детали начинают работать без зазора. С поршня, как более мягкого, сдирается верхний слой алюминия, происходит его наволакивание на стенки цилиндра. Механические потери на трение становятся настолько большими, что двигатель заметно теряет мощность и сбавляет обороты. Этот момент и называется «прихватом». Если водитель это почувствовал—а процесс идет стремительно и развивается в считанные секунды, а то и доли секунд! .—он может принять меры; выключить зажигание и полностью открыть дроссель, чтобы мощным потоком свежей топливной смеси охладить поршень. Если в момент прихвата
выключить сцепление, двигатель заглохнет. В этом случае надо остановиться, дать двигателю остыть и, плавно нажимая на пусковую педаль, несколько раз провернуть коленчатый вал. Если это удастся, можно пустить двигатель и продолжить поездку, внимательно прислушиваясь к его работе. Если прихват был несильным, через какое-то время его последствия бесследно исчезают. Но так бывает редко. Лучше при первой возможности снять цилиндр и головку и удалить с зеркала цилиндра наволакивание алюминия, проверить и восстановить при необходимости легкость перемещения поршневых колец в канавках. Если же водитель был невнимателен или неопытен и прозевал развитие событий, то дело не ограничивается прихватом. Чрезмерно расширившийся поршень заклинивает в цилиндре так сильно, что провернуть коленчатый вал не удается даже после полного остывания двигателя. Когда же цилиндр будет снят (а это в такой ситуации приходится делать там, где случилось), на его зеркале и юбке поршня можно будет увидеть грубые задиры, продольные риски; сдвинутые слои металла, как правило, блокируют поршневые кольца, лишают их подвижности. И если такой двигатель даже удается потом пустить, предварительно «расходив» кольца, он работает шумно, не развивает мощности, сильно дымит из-за потери компрессии. Полностью восстановить его характеристики можно только после замены поршня, а чаще всего—после расточки цилиндра. А теперь вернемся к тому с чего начали: от чего же может чрезмерно повыситься температура двигателя? Прежде всего это может произойти из-за нарушения подачи топлива, чрезмерного обеднения смеси. К обеднению может привести и повреждение правого сальника коленчатого вала или прокладки под цилиндром. Способствует перегреву и неправильная установка опережения зажигания. Однако на практике чаще всего приходится наблюдать перегрев, возникающий из-за длительного безостановочного движения на низших передачах, из-за загрязнения ребер цилиндра или эксплуатации мотоцикла на предельных режимах.
26. Слышал, что есть такие способы ремонта цилиндров, как притирка и хонингование. В чем они заключаются? Скорость движения поршня и его давление на стенки цилиндра—величины переменные как по знаку, так и по абсолютным значениям. Следовательно, цилиндр но высоте и по диаметру изнашивается неравномерно. В средней части износ больше, чем в крайних точках, в плоскости качания шатуна износ больше, чем в диаметрально противоположной. При ремонте цилиндра восстановить его первоначальную форму можно притиркой. Притир — это инструмент. Его несложно изготовить самостоятельно. Втулку делают из чугуна, остальные детали из стали. Втулка имеет один сквозной разрез или четыре несквозных. Это позволяет ей плотно прилегать к цилиндру. Зажатый в патроне сверлильного или токарного станка притир вводят в цилиндр и вращают не быстрее 50...80 об/мин. На поверхность притира наносится паста, состоящая из мелкого абразивного порошка в смеси с маслом. До последнего времени такой порошок получали по-разному. Толкли стекло в ступе, терли друг о друга абразивные бруски и т. п. Сейчас в продаже появилась специальная паста «КТ» из порошка карбида титана. Она выпускается наборами, в которые входит несколько тюбиков. В каждом тюбике—паста своей зернистости. Для наших целей пригодны пасты зернистостью 150...170, для окончательной обработки — 250...400. Цилиндр во время притирки следует держать в руках. По мере того, как трение притира о стенки цилиндра будет ослабевать, его гайку надо подтягивать до восстановления тугого вращения. Окончательную доводку цилиндра производят с пастой ГОИ. Притир и цилиндр перед этим тщательно промывают в керосине. Для получения зеркальной поверхности цилиндра после его расточки на токарном станке применяют и другой способ: хонингование. Как операция притирки, так и эта получила название от инструмента—хона. Хон— деревянная болванка с центральным отверстием и четырьмя вертикальными пазами для абразивных брусков; бруски постоянно прижаты к зеркалу цилиндра пружинами. Для хона используют бруски той же зернистости, что и пасты для притирки. Хон должен вращаться с частотой 200...220 об/мин при 60...100 возвратно-поступательных ходах вверх-вниз за то же время. Обрабатываемую поверхность нужно обильно смачивать керосином. Как и во время притирки цилиндр нельзя жестко закреплять, его следует держать в руках и периодически переворачивать. На рис. 7 показан вариант притира для цилиндра мотоцикла «Иж-Планета», на рис. 8—для цилиндра минского моттоцикла. Понятно, что по такому принципу можно сделать притир и для любого другого двигателя. На рис. 9 показан хон для цилиндра мотоцикла минского производства.
2S
* Лаза.

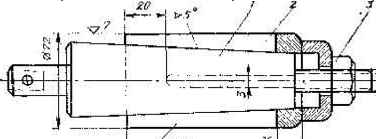

Рис. 7. Притир для цилиндра двигателя «Иж-Планета»: 1—корпус Притира; 2—разрезная втулка; 3—гайка
Рис. 8. Притир для цилиндра двигателя мотоцикла ММВЗ: 1— корпус притира; 2—разрезная втулка; 3—гайка
Г—
Рис. 9. Хон для цилиндра двигателя ММВЗ
27.Когда следует менять поршень, кольца, цилиндр?
Если ответить в шутку—по мере надобности. Если всерьез—ответ тот же, что и в шутку. Старые мотоциклисты помнят, что прежде широко бытовала такая рекомендация: кольца менять следует через 8 тыс. км пробега; поршень—через две смены колец; цилиндр—через две смены поршней (30... 35 тыс. км пробега). Этот совет был хорош своей простотой, но нередко приводил к необоснованной преждевременной замене вполне работоспособных деталей. Либо напротив, заставлял затягивать с ремонтом, хотя в нем давно наступила необходимость. Износ деталей в огромной мере зависит от условий работы двигателя, манеры вождения, области применения мотоцикла, используемых масел и топлив, правильности регулировок и т. п. Ясно же, что мотоцикл с исправным воздушным фильтром прослужит дольше, чем с неисправным; что сельскому мотоциклисту, тем более живущему в степных или пустынных районах, приходится чаще прибегать к ремонту, чем тому, кто ездит по асфальту. Поэтому лучше ориентироваться на объективные признаки: появление посторонних шумов и стуков, перегрев, потерю компрессии, снижение мощности и увеличение дымления, увеличенный расход топлива, масла, падение давления масла. Как только эти явления станут для вас совершенно очевидны, проверьте двигатель, проведите тщательную ревизию его деталей с замерами необходимых величин. Кольца подлежат замене, если зазор в стыке замка превышает 2,5 мм у двигателя «Восхода» и «Иж-Ю» и 3,0 мм—у «Иж-П». Нормальным считается зазор 0,2..0,35 мм. Меньшая величина—для двигателей меньших рабочих объемов. Зазор по высоте между кольцом и канавкой должен быть 0,05...0,1 мм. Поршневой палец нужно менять, когда рукой ощущается его вертикальный люфт во втулке верхней головки шатуна. При этом либо устанавливается палец ремонтного размера и под него разверткой подгоняется отверстие во втулке и бобышках поршня, либо заменяется втулка и ее диаметр подгоняется под размер нового пальца. Смазанный палец должен входить во втулку под небольшим усилием руки. В бобышках поршня палец устанавливается по такой посадке, какую рекомендует завод-изготовитель двигателя. Поршень к новому цилиндру подбирается по маркировке; к расточенному и хонингованному—по скорости свободного прохождения поршня (без колец) в цилиндре, установленном вертикально. Смазанный поршень должен под собственной силой тяжести опускаться в цилиндре. Прослабленный падает со стуком, слишком плотный требует приложения усилий. И то и другое нежелательно.
28.Чем вызвана рекомендация непременно регулировать карбюраторы тяжелого мотоцикла на синхронность работы?
Необходимость такой регулировки диктуется желанием создать одинаковые условия работы для каждого цилиндра, одинаково их загрузить. Если бы промышленность могла делать цилиндры, головки, карбюраторы и впускные патрубки совершенно идентичными, в такой регулировке не было бы нужды. К сожалению, пока это невозможно. По технологическим причинам названные детали имеют допуски в размерах; к этим допускам прибавляются неточности изготовления и сборки. А потому в результате создаются разные условия для рабочих процессов в разных цилиндрах. Компенсировать их можно только раздельной регулировкой карбюраторов.
29.На двухцилиндровом мотоцикле нередко приходится наблюдать: один цилиндр работает нормально, а другой только нехотя ему «помогает». В чем дело?
Действительно, такая картина наблюдается часто. Особенно на мотоциклах «Иж». Дело в том, что если на четырехтактном двигателе каждый цилиндр обслуживается отдельным карбюратором и потому водитель имеет возможность раздельной их регулировкой компенсировать неточности сборки и изготовления, о которых было сказано выше, то на двухтактном двигателе такой возможности у него нет. Сами же цилиндры тут сложнее, а
