Книга Григорьева "Мотоцикл без секретов"

ДВИГАТЕЛЬ

Форсировка двухтактных двигателей. В борьбе за «Большой приз» по мотокроссу надежные и легкие двухтактные двигатели полностью вытеснили мотоциклы с четырехтактными двигателями, превзойдя их в приемистости, максимальной мощности и простоте конструкции.

При форсировке двухтактного двигателя главное предусмотреть увеличение проходных сечений, чтобы получить максимальное наполнение цилиндра рабочей смесью. На форсированном двигателе следует предусмотреть эффективное охлаждение, выраженное в сильно развитом оребрении цилиндра и головки цилиндра, путем изготовления новой рубашки цилиндра и головки цилиндра либо наваркой алюминиевых пластин на стандартные рубашки цилиндров и головки, с последующей их фрезеровкой. При изготовлении новых двигателей желательно предусмотреть ребра охлаждения на картере двигателя.

Для обеспечения гарантированной работы двухтактного двигателя на больших оборотах необходимо позаботиться об установке сепараторов (стальных, посеребренных) в нижней и верхней головках шатуна, а также установить мягкие, узкие, стальные, хромированные поршневые кольца на цельнокованый либо отлитый в кокиль поршень. Правильно подобранные, настроенные и отрегулированные системы впуска и выпуска, магнето или транзисторное зажигание, автоматическое опережение момента зажигания и нужная свеча позволяют получать стабильные показатели в работе двигателя при максимальной мощности.

Точное изготовление и подгонка всех деталей двигателя, легкое вращение валов коробки передач, правильная установка и регулировка фаз газораспределения, наладка и настройка двигателя на трассе являются неотъемлемыми в форсировке двигателя. Начиная работы по форсировке двухтактного двигателя, следует запомнить и строго выполнять их порядок

(рис. 29). Проследим за ходом рабочей смеси через двигатель:

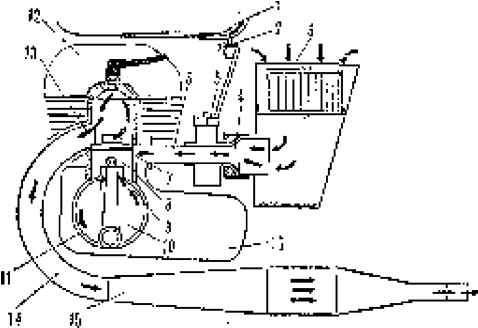

Рис. 29. Схема порядка работ по форсировке двухтактного двигателя:


1—бензиновый бак; 2—бензокраник; 3—воздушный фильтр; 4—насадка карбюратора; 5—карбюратор 6—впускной патрубок; 7—впускной канал; 8—поршень 9— перепускной (продувочный) канал; 10—коленчатый вал 11—кривошипная камера; 12 — головка цилиндра; 13—выпускной канал; 14—выпускная труба; 15—глушитель: 16-коробка передач

Бензобак составляет продолжение сиденья-подушки не препятствует перемещению гонщика на мотоцикле.

Устанавливается как можно ниже и ближе к центру тяжести мотоцикла. Имеет обтекаемую форму, без острых углов, с плотно закрываемой и надежно фиксируемой пробкой, воздухоотводной трубкой. Емкость бензобака подбирается в зависимости от расхода топлива и времени нахождения мотоцикла на дистанции. Для определения расхода топлива обычно устанавливается бензобак большей емкости, проводится контрольная тренировка по трассе будущих соревнований, замеряется расход бензина и время работы мотоцикла.

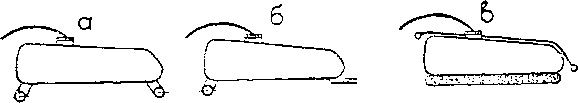

Рис. 30. Варианты крепления бензобака: а—передние и задние ушки—на резиновых втулках; б—передние ушки—на резиновых втулках. задние—жестко в—бак лежит на губчатой резине и пристёгнут ремнём

На соревнование в бензобак заливается определенное а тренировке количество бензина плюс один литр для подстраховки. Подбирается бензобак подходящего объема. Если нет возможности установить подходящий бензобак, то в имеющийся заправляют нужное количество бензина. Лишний бензин возить не рекомендуется. Соревнования проводятся в 2—3 заезда, и каждый раз можно дозаправиться.

Лишний бензин — лишний вес мотоцикла, да еще и в верхней части, а это быстрее утомляет гонщика, уменьшает устойчивость, ухудшает управляемость и приемистость мотоцикла, а также уменьшает эффективность торможения.

Наиболее распространенные бензобаки емкостью 5—7 л для мотоциклов с маленьким рабочим объемом и 6—10 л для мотоциклов с большим рабочим объемом. Бензобак надежно закрепляется на раме мотоцикла. Чтобы не было обрыва ушек и трещин бензобака при деформации рамы во время езды, его крепят на сайлентблоках, либо оставляют одну точку крепления подвижной, либо под бензобак подкладывают губчатую резину, войлок и затягивают его ремнем (рис. 30).

Бензобак обычно изготовляют из листового железа штамповкой и сваркой. На лучших образцах мотоциклов установлены более легкие бензобаки из стеклопластика и капрона, часто просвечивающие, что позволяет контролировать наличие бензина. Бензобаки из алюминия требуют мягкого крепления, устанавливаются на раму с подушками из губки и крепятся ремнем или резинками

Бензокраник.

БЕНЗОБАК


При подготовке любого мотоцикла к соревнованиям или тренировке следует уделять внимание внутренней чистоте бензобака, заправляемого бензина и работе бензокраника. На кроссовых мотоциклах обычно используются краники прямоточные, с напаянной водогрязенепроницаемой сеточкой в зоне забора бензина. Это простые и надежные бензокраники. Можно использовать и серийные бензокраники с отстойниками, но предварительно рассверлив в них все пропускные отверстия до 4,5 мм. Эти краники не так надежны, так как приходится следить за прокладкой отстойника и другими деталями. При установке бензокраника на бензобак следует его хорошо закрутить, чтобы не было течи по резьбе ни по каналу, а также следить за тем, чтобы рычажок, который открывает бензокраник, нельзя было случайно закрыть ногой при езде. Бензокраник не должен протекать ни по резьбе, ни по каналу.

Бензопровод—обычно резиновый бензомаслостойкий шланг, надевается на штуцер краника плотно, с некоторым усилием.

Для летних соревнований можно применять прозрачные хлорвиниловые трубочки. Чтобы бензопровод не соскочил случайно с карбюратора или бензокраника, неплохо уплотнить его при помощи мягкой (0,6—0,8 мм) проволоки, намотав три-четыре раза и затянув концы пассатижами. Можно поставить на концы бензопровода уплотнительные колпачки или колечки.

ВОЗДУШНЫЙ ФИЛЬТР

Жизнь двигателя, его «дыхание», безотказная работа и долговечность поршневой группы полностью зависят от работы воздушного фильтра. Особое внимание следует обратить на выбор конструкции, правильную установку и работу воздушного фильтра. В последнее время почти на всех кроссовых мотоциклах, выступающих на чемпионатах мира и национальных первенствах, устанавливаются бумажные фильтрующие элементы, защищенные от прямого попадания грязи, воды и пыли специальными корпусами. Малый вес и отличная фильтрация поступающего в двигатель воздуха, быстрая смена в случае засорения, вот что привлекает спортсменов и как раз то, что нужно в жестких условиях современного мотокросса.

При засорении фильтрующего элемента его нужно снять, аккуратно, чтобы не повредить бумажный слой, постучать о ровную поверхность, выбить крупные частицы грязи, пыли. Когда фильтр сильно замаслен и загрязнен, его нужно заменить на новый. Промывать бумажный фильтр в бензине нельзя, так как теряется его фильтрующая способность.

Устанавливать бумажные фильтры надо аккуратно, прокладывая между ними и крышками уплотнительные прокладки из губчатой резины. Не рекомендуется сильно зажимать фильтры, так как происходит деформация каркаса фильтра, что приводит к преждевременному выходу его из строя.

Новинкой 1969 года были поролоновые фильтры. По конструкции по работе они почти ничем не отличаются от бумажных. Единственное отличие—это фильтрующий элемент из микропористого поролона. Эти фильтры, как и бумажные, боятся влаги. По дешевизне и простоте с бумажными и поролоновыми фильтрами конкурируют большеобъёмные фильтры с фланцевым фильтрующим элементом, но они быстро засоряются.

Масляные фильтры отлично зарекомендовали себя в ряде тяжелых мотокроссов, они надежны, долговечны и безотказны в работе. Единственным недостатком их является большой вес и громоздкость.
