Форсировка двигателя М-105 (серийного производства) до мощности 12 л. с. (рекомендации ВНИИМотопрома).
Двигатель нужно разобрать. С картером двигателя следует произвести следующие работы:
—вставить и надежно закрепить кольца в обе половинки картера, уменьшив диаметр кривошипной камеры до 121 мм,
—сменить сальники, чтобы они выдерживали давление в кривошипной камере не менее
0,8 кг/см2.
В цилиндре двигателя установить фазы: выпуска — 164°, продувки — 108° и впуска — 128° (рис. 66).

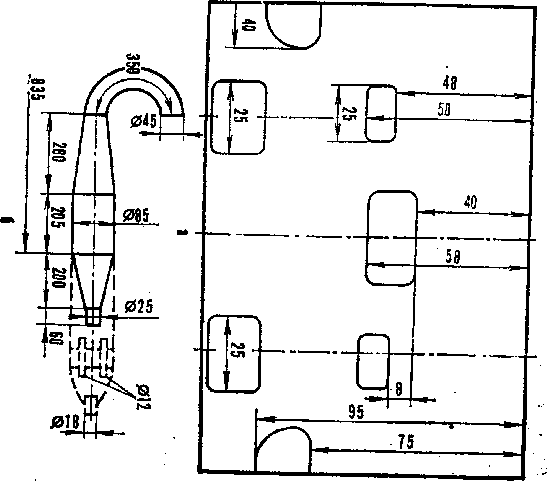

Рис. 66. Развертка цилиндра (а) в система выпуска (б) форсированного до 12 л. с двигателя М-105 (М-106). Пунктиром показан вариант глушителя для дорожного
мотоцикла
Увеличить степень сжатия до е = 9,5.
Установить карбюратор К—36 И с диаметром диффузора 27 мм, главный жиклер должен быть с пропускной способностью не менее 250 см /мин. Продувочные окна в поршне следует распилить до 25 мм (рис. 67), чтобы они совпадали с продувочными окнами в цилиндре двигателя.

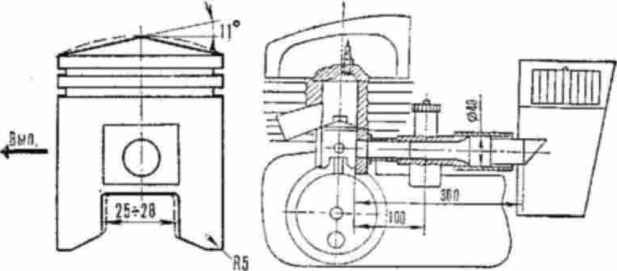

Гис. 67. Переделка поршняРис. 08. ВпчсмюЛ -ракт форсирован-
лингатгли M-IQ3 (АИ06),кого двигателя ЛЬ Юл (М-106). Объем Пунктиром показана уда*глушители опусха 2,3 л
ляемая часть металла
Для увеличения эффекта наддува суммарная длина впускной трубы должна быть 300 мм (длина впускного патрубка от зеркала цилиндра до карбюратора 100 мм; длина трубы с внутренним диаметром 40 мм, между карбюратором и воздухоочистителем составляет 150мм (рис. 68).
Зажигание от генератора Г-416 работает плохо из-за перебоев на больших оборотах. Для нормальной работы двигателя рекомендуется установка магнето М-24Г. Опережение зажигания 2,2—2,5 мм до в.м.т. Свеча ПАЛ-14-8 или БОШ-260-280. В коленчатом валу следует заменить бронзовый сепаратор нижней головки шатуна на другой, например, дюралевый (Д-16Т, В-95) или на изготовленный из цианированной стали (можно и из стали 45 без термообработки) с последующим посеребренном поверхности. После обкатки и окончательной регулировки двигатель развивает мощность 12 л. с. и имеет отличную приемистость.
Форсированные двигатели для мотокросса М-105, М-106 и М2-125. Поршень с двумя L образными кольцами и смещенными бобышками поршневого пальца на 7 мм вверх (по сравнению со стандартным- размером). Диаметр щек коленчатого вала 120 мм. Длина шатуна по центрам 125 мм. Длина юбки поршня 62,5мм, со стороны впуска юбка поршня обрезана на 1 мм и равна 61,5 мм. Степень сжатия е = 15.
Следует обратить особое внимание на обработку каналов цилиндра, их пропускную способность и правильность углов выхода продувки (рис. 69).

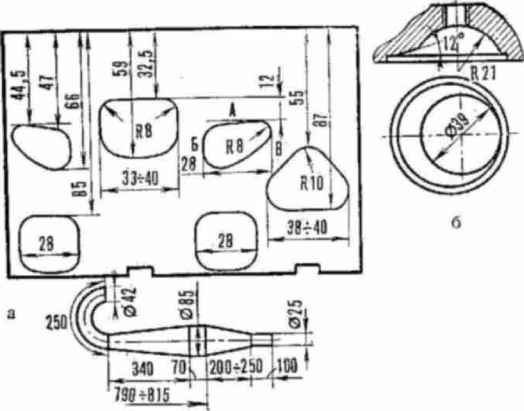

Рис. 69. Развертка цилиндра (я), головка (б), система оы-пуска (в), переделанного для кросса двигателя М-105 (М-106). Углы выхода продувочных каналов 1 = 0"; > — О Г; —
-
Головка со смещенной сферой «жокейская шапочка». Зажигание от магнето. Рекомендуемое опережение зажигания 2,2—2,3 мм до в.м.т. Свеча ПАЛ 14—15. Бензин Б-95, Б-100. А-98. Масло МС-20 в пропорции 1 :20. На двигатель устанавливается один карбюратор с диаметром диффузора 28 мм.
Длина патрубка от зеркала цилиндра до центра распылителя равна 135 мм. Общая длина впускного тракта равна 170 мм.
Обязательно установить большой воздушный фильтр (объем резервуара 2,5—3 л) с бумажными фильтрующими элементами. После проведения всех работ по форсировке, обкатке и доводке двигателя максимальная мощность 14— 15 л. с. при n = 6600—6800 об/мин. Подобный этому двигатель можно довести до 20 л. с., повысив обороты до 9000 об/мин. Но для этого потребуется специальный коленчатый вал, поршень, кольца и более высокие фазы газораспределения, новый глушитель и карбюратор. Специальные конструкции для мотокросса (короткоходные двигатели): S/D= 54/54; 52/55 мм. На специальных короткоходных двигателях пять лет подряд выигрывают первенство СССР по мотокроссу в классе машин до 125- см . Эти двигатели более мощные и надежные.
Двигатель МС А. Савельева. Увеличенное оребрение цилиндра и головки цилиндра, легкий жесткий картер, 4-скоростная КП, магнето с приводом 1:2, реечный выжим сцепления. Цилиндр с большими чисто обработанными окнами (рис. 70,а). Материал поршня АК-4, термообработанный, два поршневых кольца: 1-е кольцо L-образное (3 мм), 2-е—узкое нормальное (1,2 мм). Кольца стальные, хромированные (рис 70,б.)
