страница - 17

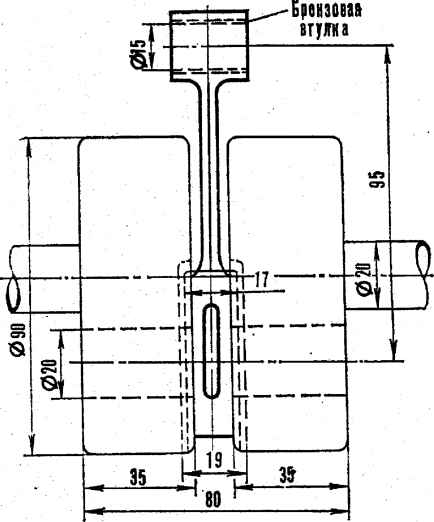

Коленчатый вал тяжелый (рис. 71).
Рис. 71. Коленчатый вал двигателя А. Савельева
■
Шатун короткий, межцентровое расстояние 95 мм. Диаметр щек коленчатого вала 90 мм. Ширина щеки 35 мм. Подшипник нижней головки шатуна роликовый, в дюралевом сепараторе (материал В—95). Диаметр пальца 20 мм ,диаметр ролика 3 мм.
Палец — цельный. Подшипник верхней головки шатуна — бронзовая втулка под поршневой палец диаметром 15 мм.

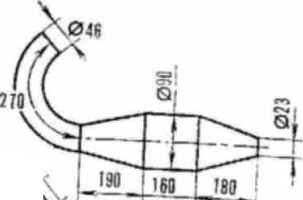

Глушитель для мотокросса (рис. 72,а) изготовляется из листовой стали 0,8 мм. Длина впускного патрубка 70—80 мм от зеркала цилиндра. Карбюратор с насадкой, воздушный фильтр бумажный. Карбюраторы ИКОВ с диаметром диффузора 24 мм или М2—25,5 мм.
0 4В\
Рис. ii. Силена выпуска доипг.мл ■ t-JBC.-ibeaa л — для кресел; б — д ;я сссГ.но кольцевых и нпподрокпых голо к

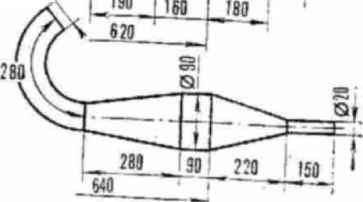

На ипподром и кольцевые гонки — карбюратор Делорто — с диаметром диффузора 30 мм и глушитель (см. рис.72,6). Головка — «рикардо» с камерой сгорания, степень сжатия — 15. Опережение зажигания 2,2 мм до в.м.т. Свечи: «Изолятор» 300—350, «Лодж —49», «БОШ». Бензин Б—91. масло МС-20 или «Кастроль—50», 1:20. Мощность
15—17 л. с. при 8000—8500 об/мин.
КЛАСС МОТОЦИКЛОВ ДО 175 см3 Форсировка серийного двигателя К-175 для повседневной езды.

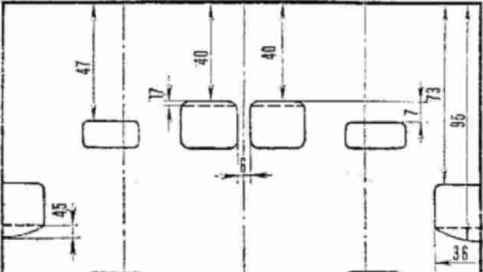

Для увеличения мощности двигателя нужно увеличить высоту выпускных окон на 1,7 мм (рис. 73).
II I : I II

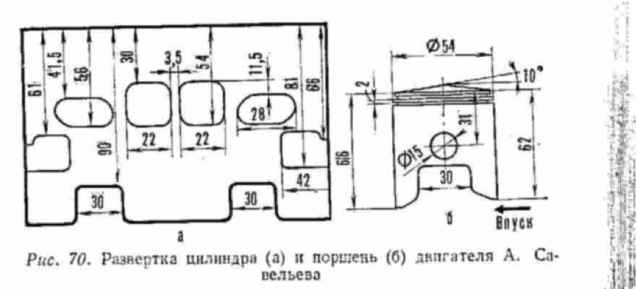

Рис. 70. Развертка цилиндра. Пунктиром показали
удаляемые части
Высота продувочных окон — достаточная, а впускное окно следует распилить вниз на 4,5 мм. Рекомендуется установить карбюратор К-36 И с диаметром диффузора 27 мм. Нужно внести изменения в продувочные каналы, изменив их форму и углы выхода (рис. 74).
Рис. 74. Продувочные каналы
Для этой работы желательно вынуть гильзу, распилить гильзу и цилиндр в отдельности, снова запрессовать гильзу, окончательно подогнав каналы в цилиндре и гильзе. В двухтактном двигателе фазы газораспределения над поршнем регулирует верхняя кромка компрессионного кольца, а не кромка поршня. На стандартном поршне, в имеющемся для этого месте над верхним кольцом, прорезать еще одну канавку под поршневое кольцо, отступив 2 мм от верхней кромки головки поршня, и установить стопор для кольца в нужном месте (рис. 75).
Нижнее кольцо можно не ставить, но канавку под него необходимо заглушить со стороны выпуска двумя алюминиевыми или бронзовыми штифтами. Перенесение поршневого кольца вверх улучшит регулирование фаз газораспределения и уменьшит
